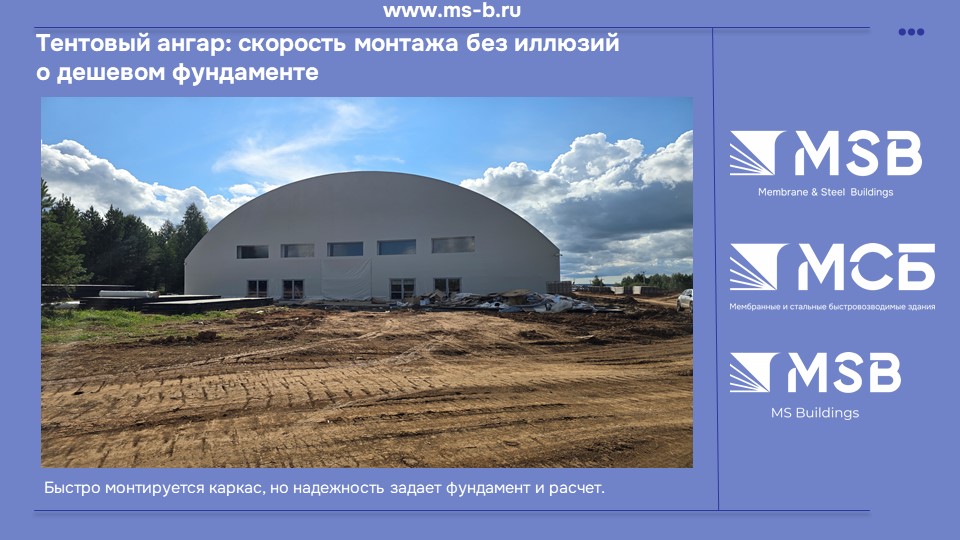

Быстровозводимые тентовые ангары Реальная скорость монтажа и фундамент

Вы слышали, что тентовый ангар можно собрать за неделю? Это правда. Но «собрать» — это значит поставить каркас и натянуть тент. А «построить под ключ» — это еще и спроектировать, рассчитать, изготовить, залить фундамент, смонтировать каркас и подключить инженерию.

И самый главный, самый ответственный этап — это фундамент. Именно он определяет, прослужит ли ваш ангар 20 лет или сложится после первой же снежной зимы.

В этой статье мы разберем:

·          почему правильный расчет по СП 20.13330.2016 «убивает» дешевые решения;

·          как выглядят реальные проекты КМ и КЖ (на примере ваших документов);

·          почему винтовые сваи — это редкость для нормальных тентовых ангаров;

·          железобетонные фундаменты — как единственное надежное основание под расчетную нагрузку;

·          реальная скорость и стоимость «под ключ» для разных типов ангаров.

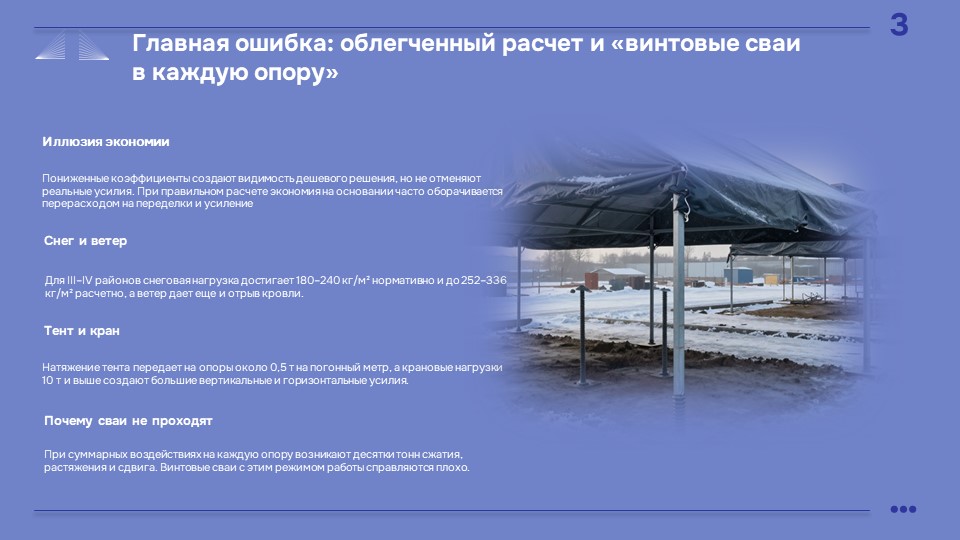

1. Главная ошибка: «проект на салфетке» и «винтовые сваи в каждую опору»

Многие компании, экономя на проектировании, используют «типовые» схемы с понижающими коэффициентами на нагрузки (миф о «самоочищающемся тенте»). Под такой облегченный каркас действительно можно поставить дешевые винтовые сваи — по одной под каждую опору. Но это опасный путь.

Что происходит в реальности (по СП 20.13330.2016):

·          Снеговая нагрузка для III–IV районов составляет 180–240 кг/м² (нормативная) и до 252–336 кг/м² (расчетная).

·          Ветровая нагрузка создает не только давление, но и отсос (отрыв) кровли, который нагружает фундамент на выдергивание.

·          Натяжение тента (0,5 т/м.п.) передает значительные горизонтальные усилия на опоры.

·          Внутри может быть крановая нагрузка (10 т и выше), которая дает огромные горизонтальные и вертикальные динамические усилия.

Все эти нагрузки, собранные воедино и умноженные на коэффициенты сочетаний, дают на каждую опору усилия в десятки тонн (сжатие, растяжение, сдвиг).

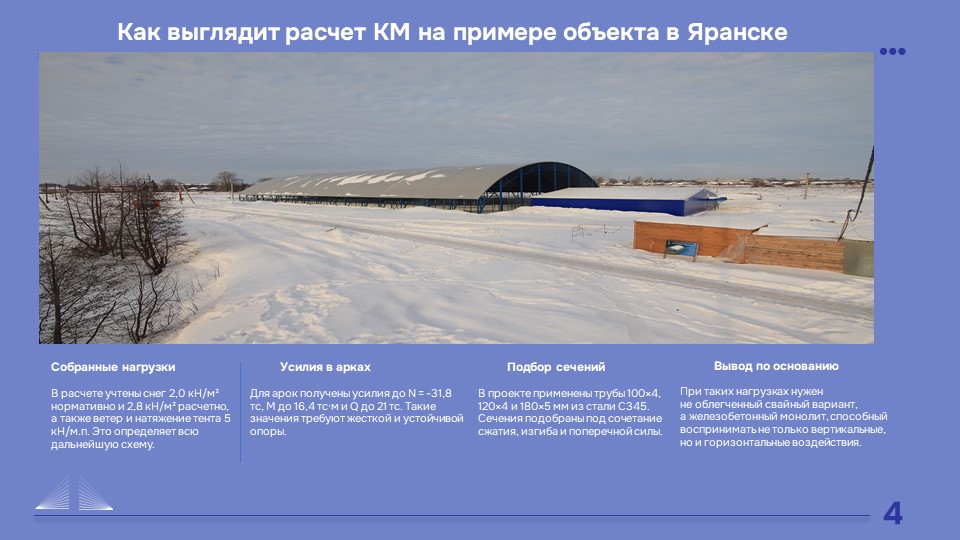

Как это выглядит в реальном проекте КМ (на примере вашего файла «Расчет_Яранск.pdf»):

·          Сбор нагрузок: снег 2,0 кН/м² (нормативная) → 2,8 кН/м² (расчетная), ветер, натяжение тента 5 кН/м.п.

·          Усилия в арках: N = -31,8 тс (сжатие), M до 16,4 тс·м, Q до 21 тс.

·          Сечения арок: 100×4, 120×4, 180×5 мм из стали С345.

·          Под такие нагрузки нужен не «свайный куст», а железобетонный монолит.

Вывод: Для ангара, рассчитанного по СП 20.13330.2016, винтовые сваи не подходят. У них недостаточная несущая способность на горизонтальные нагрузки (сдвиг и выдергивание), а «куст» под каждую опору делает их монтаж сложнее, дольше и дороже монолитного железобетона.

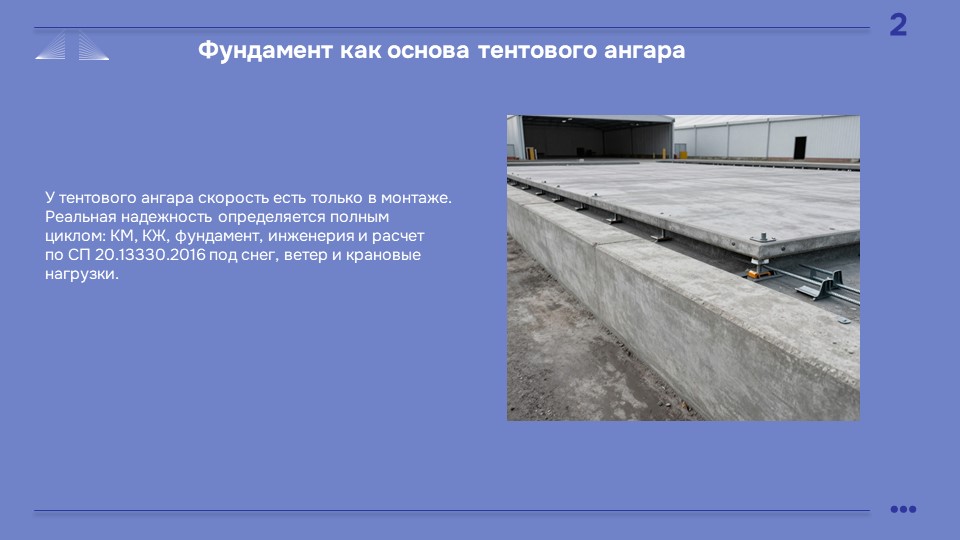

2. Как выглядит правильный фундамент для тентового ангара (проекты КЖ МСБ)

В предоставленных вами проектах КЖ для реальных объектов (ледовая арена в Обнинске, склад в Люберцах, спорткомплекс в Москве) используются только монолитные железобетонные фундаменты. Никаких винтовых свай.

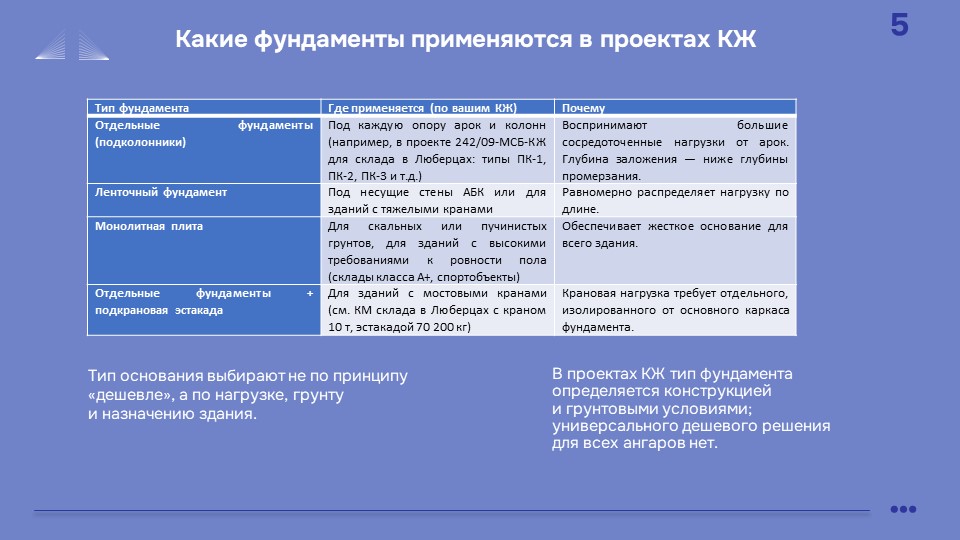

2.1. Типы фундаментов в проектах КЖ

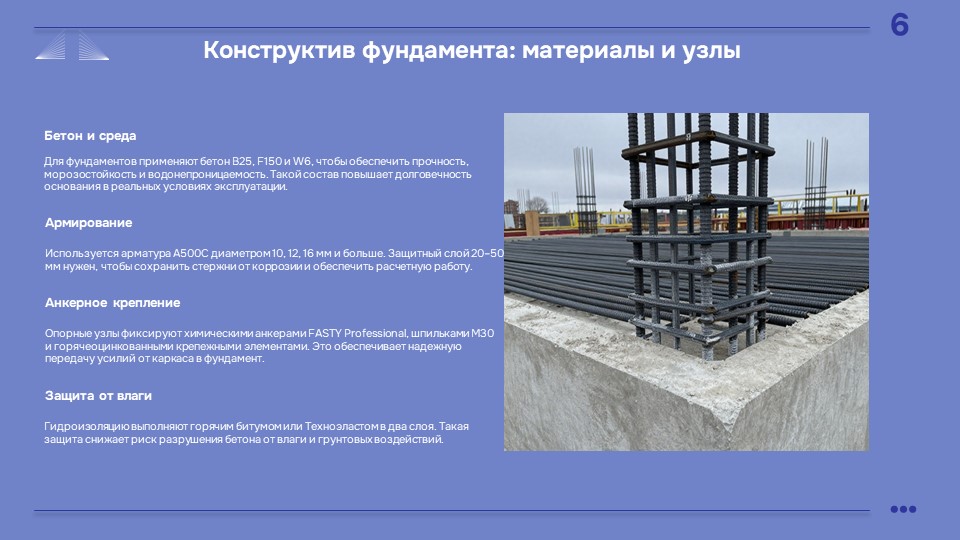

2.2. Ключевые элементы фундаментов (из ваших КЖ)

·          Бетон: B25, F150, W6 (например, в КЖ ледовой арены в Обнинске и спорткомплекса в Москве). F150 — морозостойкость (150 циклов заморозки-оттайки), W6 — водонепроницаемость. Это высокий класс, обеспечивающий долговечность.

·          Армирование: горячекатаная арматура класса А500С (по ГОСТ 34028-2016). Диаметры: 10, 12, 16 мм и более. Она имеет высокую прочность и сваривается (буква «С» в маркировке).

·          Защитный слой бетона: 20–50 мм, чтобы арматура не ржавела.

·          Анкерные болты (в ваших КЖ — химические анкеры FASTY Professional, шпильки M30, горячеоцинкованные). Они заливаются в тело фундамента и служат для крепления опорных частей арок.

·          Гидроизоляция: обмазка горячим битумом или наплавление Техноэласта (в два слоя), чтобы грунтовые воды не разрушали бетон.

Вывод: Фундамент для тентового ангара — это сложное инженерное сооружение, которое рассчитывается индивидуально под нагрузки конкретного здания и свойства грунтов на участке.

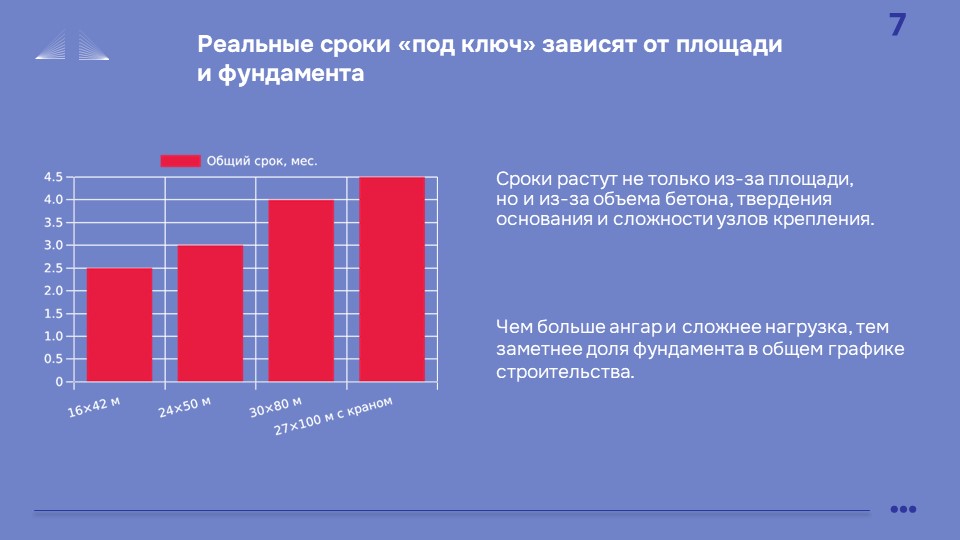

3. Реальная скорость строительства «под ключ» (с железобетонным фундаментом)

В коммерческих предложениях ООО «МС Билдингс» сроки строительства всегда разбиты на этапы: проектирование, изготовление, фундамент, монтаж. И именно фундамент занимает значительное время.

Вывод: Даже для небольшого ангара 672 м² с ленточным фундаментом общий срок строительства «под ключ» составляет 2–2,5 месяца. Для больших объектов с кранами — до 4,5 месяцев. Это быстрее, чем у кирпичного или бетонного здания (6–12 месяцев), но не «10 дней».

4. Анализ ваших проектов: во что превращается «быстровозводимость» на деле

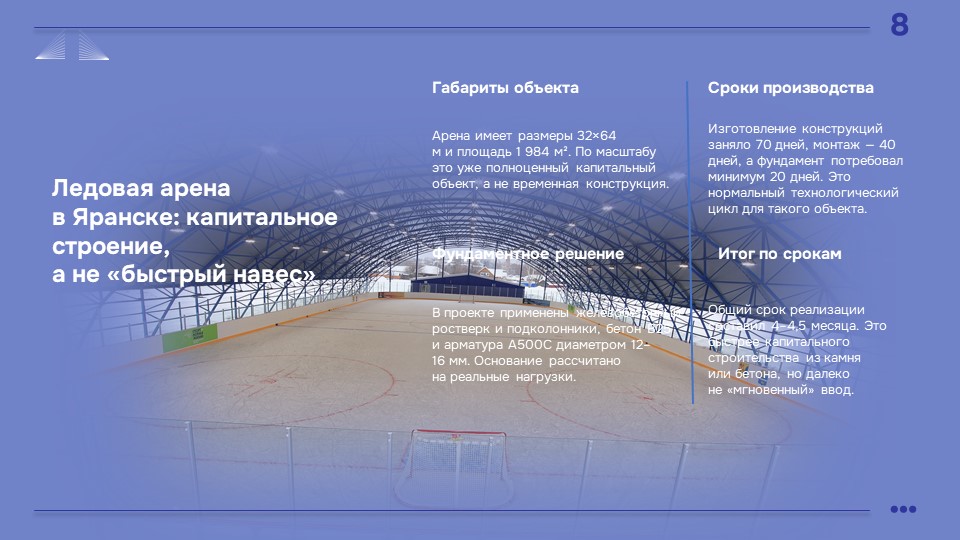

4.1. Проект КМ и КЖ для спортивного объекта (г. Яранск, ледовая арена)

·          Размеры: 32×64 м (площадь арены 1 984 м²).

·          Нагрузки: снег IV района (2,8 кН/м²), ветер, натяжение тента 5 кН/м.п.

·          Металлокаркас (КМ): арки из труб 100×4, 120×4, 180×5 мм, сталь С245/С345. Усилия: сжатие до -31,8 тс, моменты до 16 тс·м.

·          Фундаменты (КЖ): Железобетонный ростверк (плита) + подколонники. Бетон B25. Армирование А500С (12–16 мм).

·          Сроки (по КП): производство 70 дней, монтаж 40 дней, фундамент — минимум 20 дней. Итого: ≈ 4–4,5 месяца.

Итог: Это не «быстрый» ангар в обывательском понимании. Это полноценное капитальное строение, спроектированное по всем нормам, с такими же сроками, как и у здания из сэндвич-панелей.

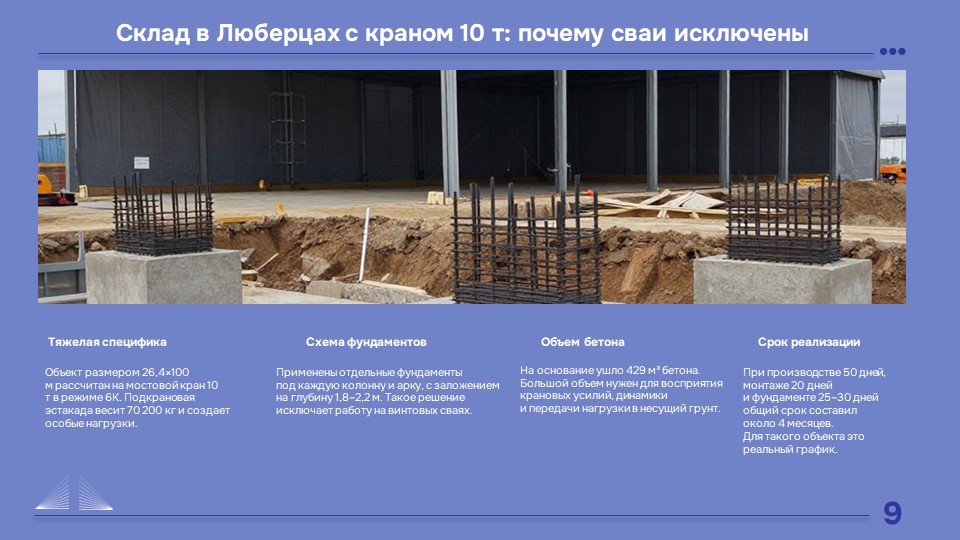

4.2. Проект КМ и КЖ для склада металлопроката в Люберцах (с краном 10 т)

·          Размеры: 26,4×100 м (площадь 2 640 м²).

·          Особенности: Мостовой кран 10 т, режим работы 6К. Подкрановая эстакада весом 70 200 кг.

·          Металлокаркас (КМ): двухветвевые колонны эстакады, подкрановые балки — двутавр 60Ш2 (широкополочный).

·          Фундаменты (КЖ): отдельные фундаменты под каждую колонну эстакады и под каждую арку. Глубина заложения — ниже промерзания (1,8–2,2 м). Объем бетона — 429 м³!

·          Сроки (по КП): производство 50 дней, монтаж 20 дней, фундамент — 25–30 дней. Итого: ≈ 4 месяца.

Итог: Это тяжелое промышленное здание со спецтехникой внутри. Ни о каких винтовых сваях здесь не может быть и речи.

5. Почему отказ от винтовых свай ведет к росту стоимости, но гарантирует безопасность

Вывод: Забудьте про винтовые сваи как про «экономичный вариант» для правильного тентового ангара. В 90% случаев (особенно в Московском регионе с его снегами и пучинистыми грунтами) потребуется железобетонный фундамент (отдельные подколонники, лента или плита). Да, это дороже и дольше. Но это единственный способ, чтобы ангар не сложило снегом или не вывернуло ветром.

6. Чек-лист: как проверить надежность фундамента при заказе тентового ангара

При заказе ангара требуйте от подрядчика (как МСБ) не просто «смету», а проектную документацию:

1.        Расчет несущей способности каркаса (КМ) по СП 20.13330.2016. Проверьте: учтены ли в нем все нагрузки — снеговая (с районом!), ветровая, натяжение тента, крановые. Указаны ли реальные усилия (N, M, Q) на опоры.

2.        Проект фундаментов (КЖ), разработанный на основе этого расчета КМ. В КЖ должны быть указаны:

o             Тип фундаментов (подколонники, лента, плита).

o             Глубина заложения (ниже глубины промерзания для вашего региона).

o             Марка бетона (не ниже B25).

o             Класс и диаметр арматуры (не ниже А500С, ∅12 мм).

o             Наличие гидроизоляции.

3.        Расчет несущей способности грунта (инженерно-геологические изыскания). Без него фундамент «слепой».

4.        Сравните стоимость фундамента. Если она подозрительно низкая (менее 5 000 руб./м² для ленты или менее 20 000 руб./фундамент под опору) — вас обманывают, закладывая заведомо ненадежное основание.

Ключевые выводы

1.        Для тентового ангара, спроектированного по СП 20.13330.2016 с учетом реальных снеговых (до 336 кг/м²) и ветровых нагрузок, винтовые сваи не подходят. У них низкая сопротивляемость горизонтальным нагрузкам (сдвиг, выдергивание) и недостаточная несущая способность для усилий на опорах, достигающих десятков тонн (по вашим КМ: сжатие до -31,8 тс, моменты до 16 тс·м).

2.        Проекты КЖ компании ООО «МС Билдингс» (МСБ) для любых объектов содержат только монолитные железобетонные фундаменты (отдельные подколонники, ленты, плиты). Используется бетон B25 F150 W6, арматура А500С (∅12–16 мм). Это единственное основание, гарантирующее устойчивость и долговечность при расчетных нагрузках.

3.        Реальная стоимость фундамента для тентового ангара — от 5 000 до 12 000 руб./м² площади здания (в зависимости от нагрузок и грунта). Экономия на фундаменте (попытка применить винтовые сваи) при правильном расчете КМ приведет к разрушению здания или невозможности его легализовать.

4.        Срок строительства «под ключ» даже для небольшого тентового ангара (16×42 м) с ленточным фундаментом составляет 2–2,5 месяца. Для крупных объектов с кранами (27×100 м с краном 10 т) — до 4–4,5 месяцев. Никаких «10 дней» и «мгновенного» ввода быть не может из-за времени на проектирование, изготовление каркаса (30–70 дней) и твердение бетона (14–28 дней).

5.        Главный совет: Не верьте обещаниям «дешевых и быстрых» тентовых ангаров на винтовых сваях. Требуйте проект КМ с расчетами по СП 20.13330.2016 и разработанный на его основе проект КЖ с маркой бетона не ниже B25 и армированием А500С. Только такой ангар (как у МСБ) будет безопасным, долговечным и его можно будет оформить как капитальное строение (ОКС).

Нужен надежный тентовый ангар «под ключ» с правильным железобетонным фундаментом и полным пакетом документации (КМ, КЖ, прохождение экспертизы)? Присылайте техническое задание — мы подготовим коммерческое предложение, основанное на реальных расчетах, а не на маркетинговых мифах.
