Генеральное проектирование металлоконструкций (КМ, КМД, КЖ)

Многие заказчики убеждены: экономить на металле можно только за счет надежности. Это миф. Грамотное генеральное проектирование (стадии КМ, КМД, КЖ) позволяет сократить расход стали на 20–30% без снижения несущей способности. Секрет — в оптимизации сечений, отказе от «запасов прочности» там, где они не нужны, и в правильной деталировке узлов.

В этой статье мы разберем:

·          что такое стадии КМ, КМД и КЖ и кто за что отвечает;

·          5 конкретных способов сэкономить металл еще на чертежах;

·          почему экономия на проектировании ведет к перерасходу металла на 30–50%;

·          реальные примеры из практики ООО «МС Билдингс» (МСБ).

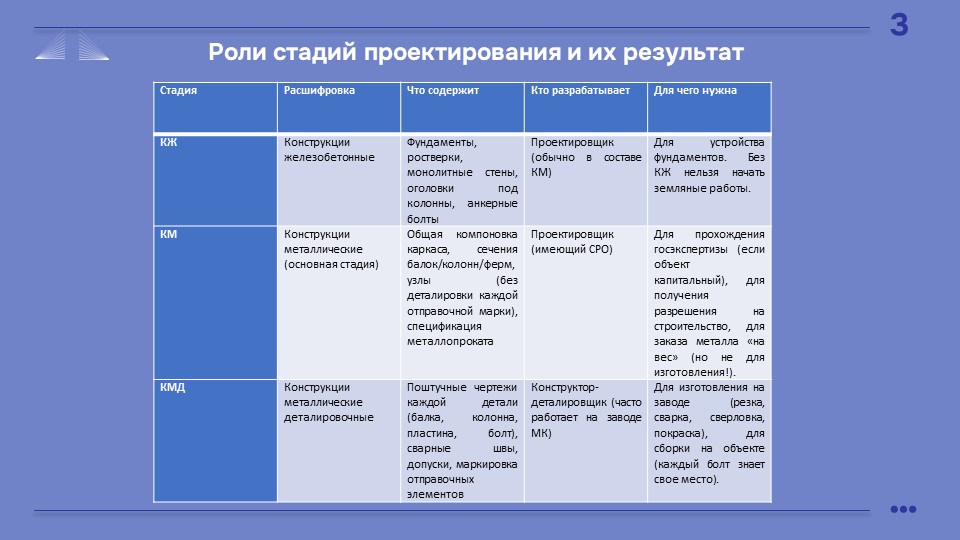

1. КМ, КМД, КЖ: что есть что и зачем это нужно?

Важнейшее различие: КМ — это «крупные мазки», по которым можно оценить вес и посчитать бюджет. КМД — это «инструкция для станка и монтажника». Без КМД изготовить сложные металлоконструкции (фермы, арки, рамы) невозможно. А без качественной КМД вы получите на стройке «пляску с болгаркой» и перерасход металла на 15–30% из-за подгонки.

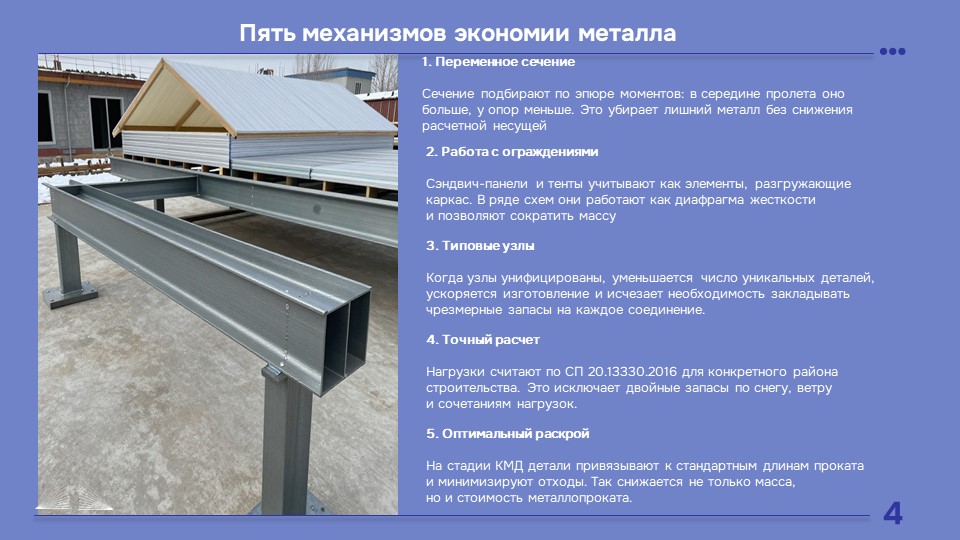

2. Как сэкономить 30% металла на стадии КМ и КМД: 5 рабочих методов

2.1. Оптимизация сечений по длине (переменное сечение)

В чем суть: Изгибающий момент в балке или раме максимален в середине пролета и минимален у опор. В типовых проектах часто ставят постоянное сечение (например, двутавр № 40 по всей длине 12 м). Это перерасход металла на 20–30%.

Как экономит МСБ: Мы проектируем рамы с переменным сечением — в середине пролета двутавр № 40, у опор — № 30. Для ферм — уменьшаем сечение поясов к краям. Для арок — меняем толщину трубы (у опор 5 мм, в замке — 4 мм).

Экономия: 15–25% веса балок/рам.

2.2. Учет совместной работы каркаса и ограждающих конструкций

В чем суть: В традиционном подходе фермы считают изолированно, а кровельные сэндвич-панели — как просто нагрузку. Но сэндвич-панели (жесткие или гибкие) работают как диафрагма жесткости и разгружают прогоны.

Как экономит МСБ: В арочных зданиях с гибким сэндвичем мы используем беспрогонную систему — тент крепится прямо к аркам. Экономия металла на прогонах — до 30% от массы каркаса.

2.3. Типизация узлов и отправочных марок

В чем судь: Если каждый узел — уникальный, то завод тратит время на переналадку, а в КМД закладывают 10–20% запаса «на всякий случай». Типизация позволяет изготовить 10 одинаковых узлов вместо 10 разных.

Как экономит МСБ: Мы сводим количество типоразмеров пластин, накладок, болтов к минимуму. Например, для здания 18×80 м у нас всего 5 типов узлов (опорный, коньковый, крепление прогонов, связевой, крепление ворот). Это сокращает металлоемкость на 8–12% только за счет отсечения запасов.

2.4. Точный расчет нагрузок (без «коэффициентов на всякий случай»)

В чем суть: Неопытные проектировщики закладывают снеговую нагрузку по максимальному району (V), хотя объект стоит в III районе. Или берут двойной запас на ветер. Или добавляют 20% на «неучтенные нагрузки».

Как экономит МСБ: Мы рассчитываем нагрузки точно по СП 20.13330.2016 для конкретного района строительства. Используем понижающие коэффициенты для сочетаний (основное, с крановой, с ветровой). Не добавляем «запасов» там, где их не требует норматив.

Экономия: До 15% веса каркаса по сравнению с «усредненным» проектом.

2.5. Деталировка с оптимизацией раскроя (на стадии КМД)

В чем суть: На заводе металлопрокат поставляется в мерных длинах (6, 9, 12 м). Если деталировщик не подумал о раскрое, в отходы уходит 10–15% металла.

Как экономит МСБ: Наши деталировщики в КМД подбирают длины деталей под стандартные размеры проката (с учетом припусков на резку). Для арок — заказывают трубы «немерной длины» под конкретную арку. Для балок — раскраивают лист так, чтобы минимизировать обрезки.

Экономия: 5–10% стоимости металлопроката (от 300 до 1000 руб. за тонну).

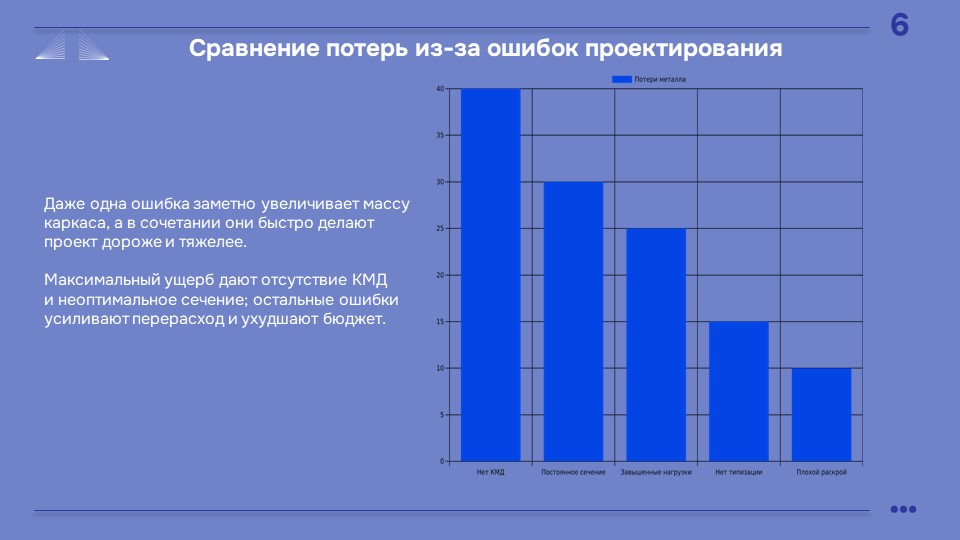

3. Почему экономия на проектировании ведет к перерасходу металла

Многие заказчики пытаются «сэкономить», заказывая КМ у гаражных проектировщиков или вовсе делая «на глаз». Результат:

Итог: Экономия 200–300 тыс. руб. на проектировании приводит к перерасходу 10–20 тонн металла (от 1,5 до 3 млн руб. в ценах 2026 года). Вывод: качественное проектирование (КМ + КМД + КЖ) — это не затраты, а инвестиция, которая окупается еще на стадии закупки металла.

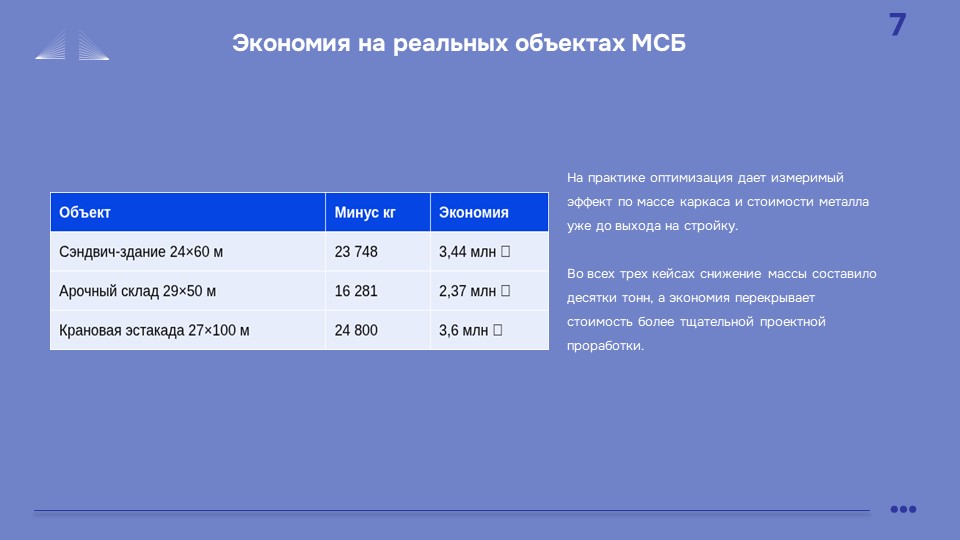

4. Примеры из практики МСБ: сколько металла удалось сэкономить

4.1. Здание из сэндвич-панелей 24×60 м (1 440 м²)

4.2. Арочный тентовый склад 29×50 м (1 450 м²)

4.3. Здание под мостовой кран 10 т (27×100 м, масштабируем)

5. Чек-лист заказчика: как проконтролировать экономию металла на стадии проектирования

Задайте вашему проектировщику (или проверьте в проекте МСБ):

1.        Разработана ли стадия КМД? (Если нет — требуйте, иначе перерасход 25–40%.)

2.        Применяется ли переменное сечение балок/рам/ферм (в зависимости от эпюры моментов)?

3.        Учтена ли совместная работа каркаса и ограждающих конструкций (например, жесткость сэндвич-панелей или тента)?

4.        Выполнена ли типизация узлов (сколько уникальных узлов? оптимально — не более 5–7 на здание)?

5.        Проведен ли расчет нагрузок точно по СП 20.13330.2016 (без «двойных запасов»)?

6.        Оптимизирован ли раскрой металла в КМД (под стандартные длины проката)?

7.        Есть ли альтернативный расчет (например, ферма вместо сплошной балки при пролетах > 18 м)?

Ключевые выводы

1.        Три стадии проектирования металлоконструкций: КЖ (железобетонные фундаменты) → КМ (основная стадия для госэкспертизы, спецификация металла) → КМД (деталировочные чертежи для завода и монтажа). Без КМД невозможно точное изготовление — перерасход металла на стройплощадке достигает 25–40%.

2.        Пять методов экономии металла на стадии КМ/КМД, которые не снижают надежность: переменное сечение балок по длине (экономия 15–25%), учет работы ограждений (беспрогонные системы, экономия до 30%), типизация узлов (8–12%), точный расчет нагрузок без двойных запасов (до 15%), оптимизация раскроя проката (5–10%).

3.        Экономия на проектировании (200–300 тыс. руб.) оборачивается перерасходом металла на 10–20 тонн (1,5–3 млн руб. в ценах 2026 года). Качественная КМД окупается на стадии закупки проката и изготовления.

4.        Примеры экономии от ООО «МС Билдингс» (МСБ): здание из сэндвич-панелей 24×60 м — снижение металлоемкости на 23 748 кг (21,6%, экономия 3,44 млн руб.); арочный склад 29×50 м — на 16 281 кг (17,1%, экономия 2,37 млн руб.); подкрановая эстакада под кран 10 т — на 24 800 кг (26,1%, экономия 3,6 млн руб.).

5.        Компания МСБ выполняет полное генеральное проектирование (КЖ, КМ, КМД) с оптимизацией металлоемкости, с расчетами по СП 20.13330.2016 и СП 16.13330.2017, с собственной типизацией узлов и учетом раскроя. Все чертежи передаются заказчику и на завод. Итоговая экономия металла — от 15% до 30% по сравнению с «типовым» проектом без деталировки.

Хотите сократить бюджет строительства на 20–30% за счет оптимизации металлоконструкций еще на стадии чертежей? Закажите у нас разработку КМ и КМД — мы покажем, где можно уменьшить сечение, а где усилить. Пришлите ТЗ, и мы подготовим коммерческое предложение с гарантированной металлоемкостью.
