Индивидуальное проектирование металлоконструкций: 5 этапов от техзадания до получения паспорта завода-изготовителя

Многие компании до сих пор уверены: «металлоконструкции на заказ» — это дорого, долго и неоправданно сложно. Гораздо проще взять типовой проект ангара или склада, «подогнать» его под свои размеры и сэкономить.

Это миф. И самый опасный.

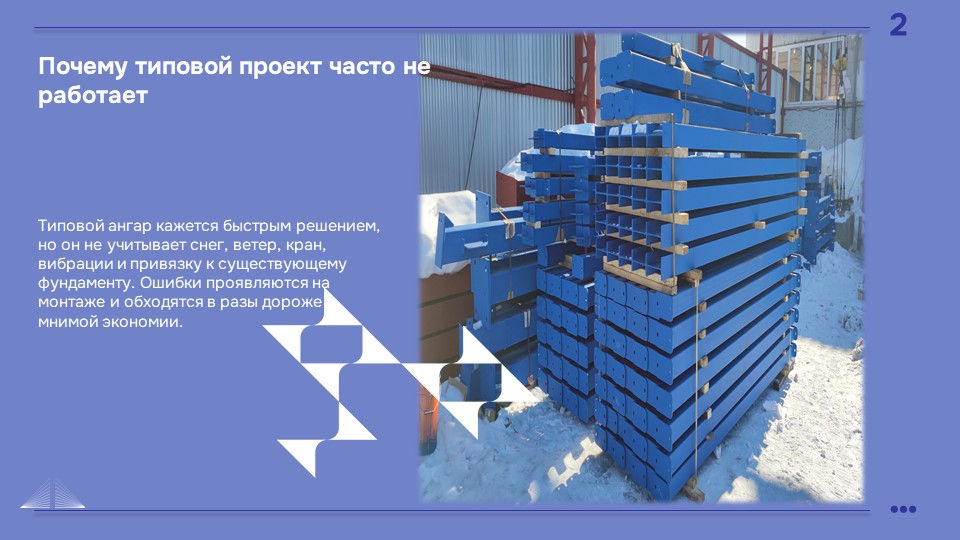

Типовое решение не учитывает:

·          реальные нагрузки вашего региона (снеговой район, ветровой напор);

·          технологические особенности (крановое оборудование, вибрационные нагрузки, агрессивные среды);

·          привязку к существующему фундаменту или стесненные условия пятна застройки.

В этой статье мы разберем 5 этапов индивидуального проектирования металлоконструкций на примере работы ООО «МС Билдингс» (МСБ) — от технического задания до получения паспорта завода-изготовителя с полным пакетом КМД.

Этап 1. Техническое задание (ТЗ) и сбор исходных данных

Индивидуальное проектирование начинается не с чертежа, а с правильно составленного ТЗ.

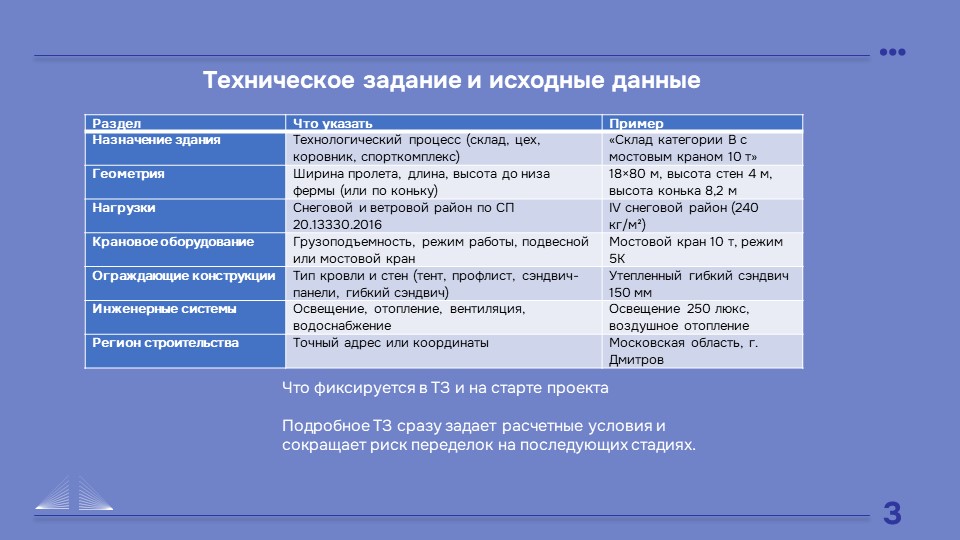

Что должно быть в ТЗ:

Результат этапа: подписанное ТЗ и комплект исходных данных (инженерно-геологические изыскания, техусловия на подключение к сетям, ГПЗУ).

Этап 2. Разработка стадии «КМ» (конструкции металлические) с расчетами

Это основная проектная стадия, которая идет на государственную экспертизу (если объект капитальный).

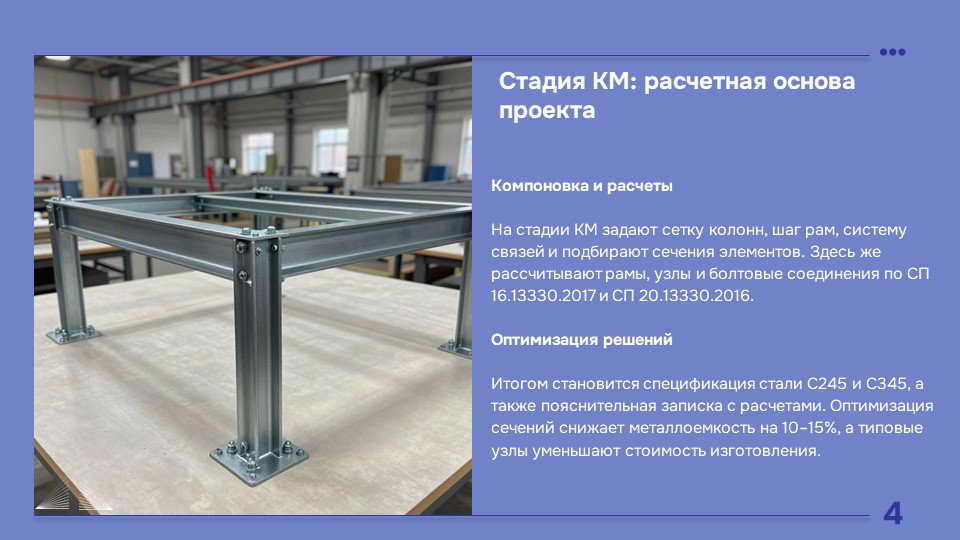

Что входит в стадию КМ:

·          Общая компоновка здания (сетка колонн, шаг рам, расположение связей);

·          Выбор сечений (двутавр, швеллер, квадратная/прямоугольная труба, ферма);

·          Расчет несущей способности каждой рамы, узла, болтового соединения;

·          Определение металлоемкости (кг/м²);

·          Спецификация металлопроката (сортамент, марка стали — С245, С345).

Важно: расчеты ведутся строго по СП 16.13330.2017 «Стальные конструкции» и СП 20.13330.2016 «Нагрузки и воздействия».

Как МСБ экономит бюджет на стадии КМ:

Мы используем оптимизацию сечений — там, где нагрузки меньше, ставим трубу меньшего сечения. Это снижает металлоемкость на 10–15% без потери надежности. Типизация узлов (одни и те же болтовые соединения по всему зданию) также сокращает стоимость изготовления.

Результат этапа: альбом чертежей КМ (формат А1 или А0) + пояснительная записка с распечатанными расчетами (в том числе в формате SCAD или Лира-САПР).

Этап 3. Деталировочные чертежи (КМД) — поштучная разметка каждого элемента

Если КМ — это «крупные мазки», то КМД (конструкции металлические деталировочные) — это инструкция для завода и монтажников. Здесь каждая балка, ферма, колонна, пластина, болт и даже сварной шов получает свой номер.

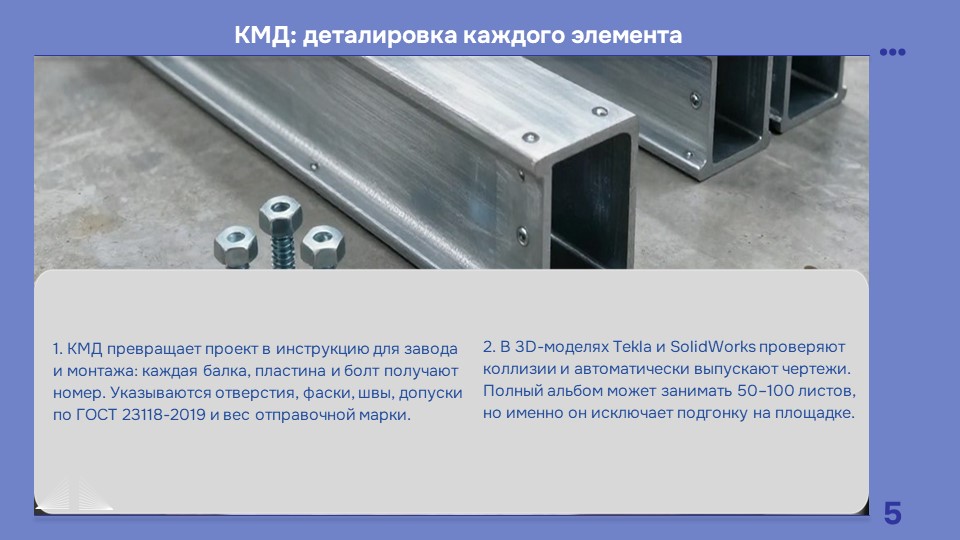

Что содержит комплект КМД:

·          Отправочные марки (как деталь будет упакована и отправлена на объект);

·          Полная геометрия каждой детали (длина, разрезы, отверстия, фаски);

·          Сварные соединения (тип шва, катет, длина);

·          Требования к точности изготовления (допуски по ГОСТ 23118-2019);

·          Вес каждой отправочной марки (для логистики и оплаты).

Почему без КМД — никуда:

Технология МСБ: Мы разрабатываем КМД в 3D-моделях (SolidWorks, Tekla Structures). Это позволяет визуализировать каждое болтовое соединение, проверить коллизии и выдать чертежи автоматически. Ошибки отсекаются на этапе моделирования, а не на монтаже.

Результат этапа: полный альбом КМД (до 50–100 листов на типовой коровник) + 3D-модель в формате STEP или IFC.

Этап 4. Изготовление металлоконструкций на заводе с контролем качества

На этом этапе чертежи КМД превращаются в реальные балки, колонны и фермы.

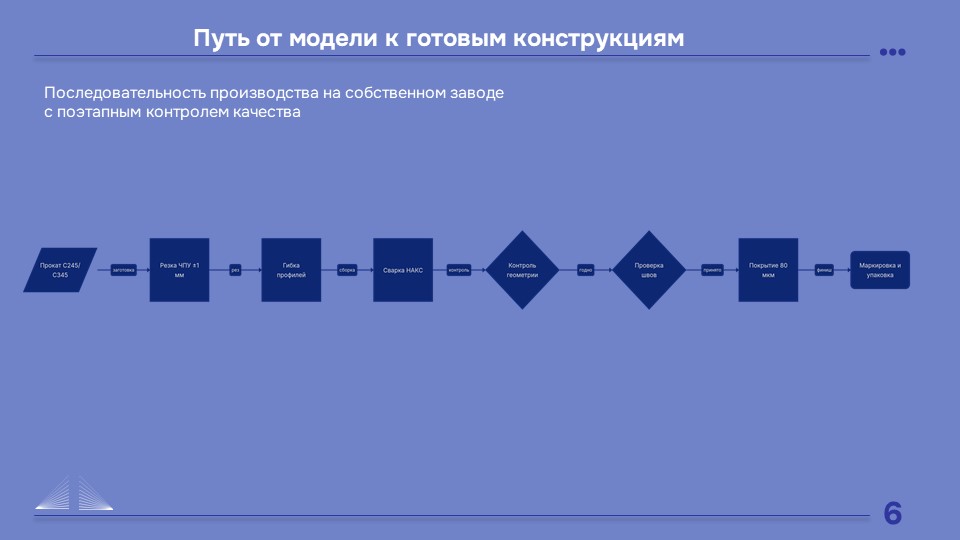

Технологический процесс на заводе МСБ (собственное производство 10 000 м², Набережные Челны):

1.        Закупка металлопроката (трубы, швеллеры, двутавры) с сертификатами на сталь С245/С345.

2.        Резка на ЧПУ (плазменная, лазерная) — точность ±1 мм.

3.        Гибка профилей (для арочных конструкций) на профилегибах.

4.        Сварка автоматическая и ручная (сертифицированные сварщики НАКС).

5.        Контроль качества:

o             Геометрический контроль (допуск по длине, кривизне);

o             Контроль сварных швов (визуальный, ультразвук при необходимости);

o             Контроль толщины лакокрасочного покрытия (80 мкм, грунт-эмаль PRODECOR).

6.        Пакетирование и маркировка — каждая деталь получает бирку с номером отправочной марки.

Результат этапа: готовые металлоконструкции, упакованные в транспортные пакеты, с наклейкой штрих-кода для сверки с КМД.

Этап 5. Получение паспорта завода-изготовителя (паспорт качества)

Это итоговый документ, который подтверждает, что ваши металлоконструкции соответствуют проекту и нормативам.

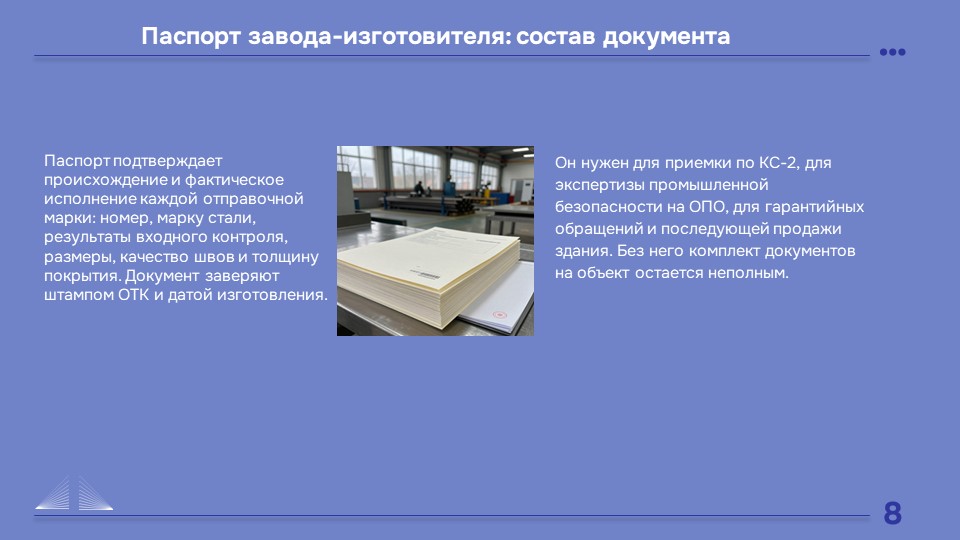

Что входит в паспорт завода-изготовителя (на каждую отправочную марку):

Для чего нужен паспорт завода:

·          Для приемки объекта — без него подрядчик не подпишет акт КС-2.

·          Для прохождения экспертизы промышленной безопасности (для ОПО).

·          Для гарантийного обслуживания — если через 2 года обнаружится дефект, по паспорту можно найти партию и предъявить претензию.

·          Для продажи здания — следующий владелец запросит полный пакет документов.

МСБ предоставляет: паспорт завода-изготовителя на каждую отправочную марку (в электронном и бумажном виде) + сводную ведомость металлоконструкций.

Почему индивидуальное проектирование — не «дорого и долго», а «точно и надежно»

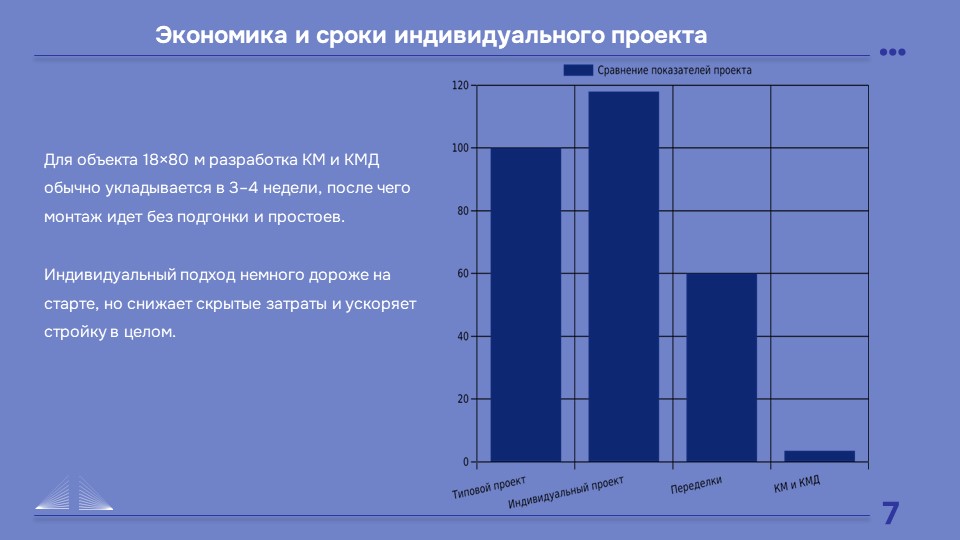

Миф 1: «Дорого»

Реальность: Индивидуальный проект стоит на 15–20% дороже типового (если сравнивать чисто стоимость КМ/КМД). Но он экономит 30–40% на переделках, потому что сразу учитывает реальные нагрузки, кран и привязку к фундаменту. Ошибки в типовом проекте вскрываются на монтаже — и их исправление стоит в 5–10 раз дороже исходной «экономии».

Миф 2: «Долго»

Реальность: Разработка КМ и КМД для здания 18×80 м занимает 3–4 недели. На фоне всего срока строительства (2–4 месяца) это не критично. Зато монтаж идет без простоев — все детали приходят с маркировкой, и рабочие не тратят время на подгонку.

Миф 3: «Можно самому начертить»

Реальность: Расчет стальных конструкций требует лицензии на проектирование (членство в СРО). Без этого вы не пройдете госэкспертизу и не введете объект в эксплуатацию. МСБ имеет СРО и проектировщиков, и строителей — мы несем ответственность за каждый расчет.

Ключевые выводы

1.        5 обязательных этапов индивидуального проектирования металлоконструкций: техническое задание с исходными данными → стадия КМ с расчетами по СП 16.13330.2017 и СП 20.13330.2016 → деталировочные чертежи КМД (3D-моделирование в Tekla/SolidWorks) → изготовление на заводе с контролем качества (резка ЧПУ, сварка НАКС, толщина покрытия 80 мкм) → получение паспорта завода-изготовителя на каждую отправочную марку.

2.        Без КМД невозможно точное изготовление и быстрый монтаж. КМД — это поштучная разметка каждой балки, фермы, пластины, болта с указанием сварных швов, допусков и веса отправочной марки. Это превращает стройку в сборку конструктора без подгонки кувалдой.

3.        Паспорт завода-изготовителя — обязательный документ для приемки объекта (акт КС-2), экспертизы промышленной безопасности (для ОПО), гарантийного обслуживания и последующей продажи здания. МСБ предоставляет паспорт на каждую отправочную марку.

4.        Индивидуальный проект дороже типового на 15–20%, но экономит 30–40% на переделках. Типовое решение не учитывает реальные нагрузки (снег/ветер по СП 20.13330.2016), крановое оборудование, агрессивные среды и привязку к фундаменту. Ошибки типового проекта вскрываются на монтаже — их исправление стоит в 5–10 раз дороже «экономии».

5.        ООО «МС Билдингс» (МСБ) выполняет полный цикл: сбор исходных данных → расчеты КМ с оптимизацией сечений (экономия металла 10–15%) → 3D-моделирование КМД → изготовление на собственном заводе 10 000 м² в Набережных Челнах → контроль качества и паспорт завода-изготовителя. Членство в СРО проектировщиков и строителей.

Нужен индивидуальный расчет металлоконструкций под ваш объект? Присылайте ТЗ или исходные данные — мы разработаем КМ, КМД, изготовим и доставим комплект с полным пакетом документов.
