Ледовая арена из ЛМК с сэндвич-панелями: технология, пирог кровли, сравнение с тентовым решением на примере Обнинска

Важно: Статья носит сравнительно-технический характер. Реализованный проект ледовой арены в Обнинске построен по технологии «гибкий сэндвич» (тентовые трехслойные панели с базальтовым утеплителем). Ниже мы разбираем альтернативное решение — как выглядела бы эта же арена, если бы над ледовой зоной (32×62 м) было построено здание из легких металлических конструкций (ЛМК) с жесткой кровлей на основе профлиста и битумно-полимерной мембраны.

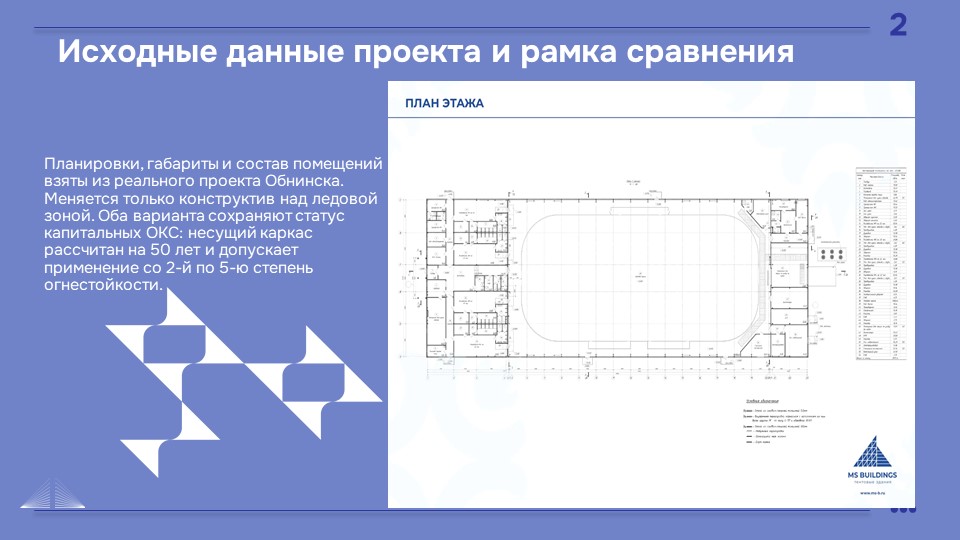

Планировки, размеры и состав помещений взяты из реального проекта Обнинска. Меняется только конструктив над ледовой зоной.

1. Почему ЛМК — альтернатива тентовой арене?

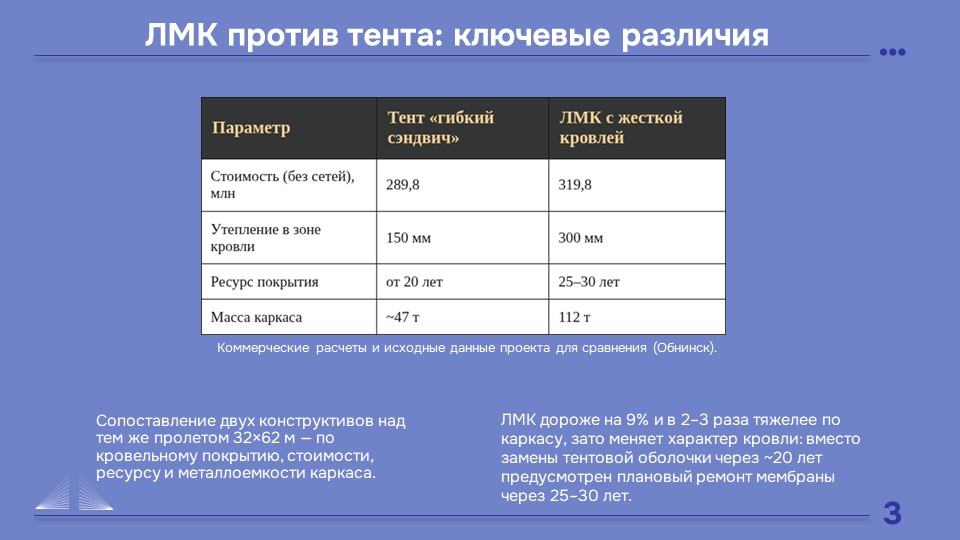

Характеристика	Реализованный проект (Обнинск, тент «гибкий сэндвич»)	Альтернатива (ЛМК)
Тип кровли	Тентовые трехслойные панели с базальтовым утеплителем 150 мм	Профнастил НП4-845-0,8 + пароизоляция + утеплитель 300 мм + битумно-полимерная мембрана
Пролет	32×62 м	32×62 м (тот же)
Система	Арочная с прогонами	Беспрогонная (фермы + профлист)
Стоимость (без сетей)	289,8 млн ₽	319,8 млн ₽ (+9%)
Срок службы кровельного покрытия	от 20 лет (паспортная долговечность тента)	25–30 лет (до планового ремонта мембраны)
Срок службы несущего каркаса	50 лет (при соблюдении норм)	50 лет (по СП)
Статус ОКС	✅ Да (есть пожарный сертификат RE15, СТУ не требуется)	✅ Да (без СТУ)
Масса каркаса	~47 т (для ангара 24×60 — как пример)	112 т (для арены 32×62)

Главные различия:

· ЛМК с жесткой кровлей дороже на 9% (+30 млн ₽).

· У тентового «гибкого сэндвича» кровельное покрытие служит от 20 лет, затем требуется замена тентовой оболочки (каркас при этом сохраняется).

· Оба варианта — капитальные объекты. Для «гибкого сэндвича» наличие пожарного сертификата RE15 позволяет обойтись без СТУ и применять здания со 2-й по 5-ю степень огнестойкости.

2. Несущий каркас ЛМК для пролета 32 м

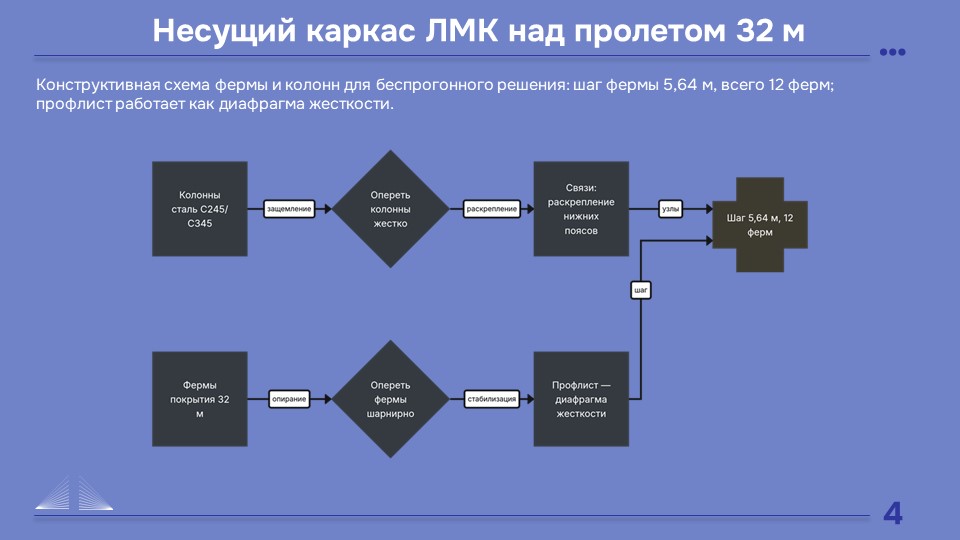

2.1. Конструктивная схема

Элемент	Характеристика
Основные несущие конструкции	Фермы покрытия (пролет 32 м), опертые на колонны
Колонны	Из стального двутавра (стали С245 и С345)
Опирание ферм на колонны	Шарнирное (не передает изгибающих моментов)
Опирание колонн на фундамент	Жесткое (защемление)
Схема покрытия	Беспрогонная — профлист крепится напрямую к верхнему поясу ферм
Устойчивость верхних поясов ферм	Обеспечивается профлистом (диафрагма жесткости)
Устойчивость нижних поясов ферм	Распорки и связи
Общая устойчивость	Жесткое защемление колонн + система горизонтальных и вертикальных связей
Шаг ферм	5,64 м (всего 12 ферм)

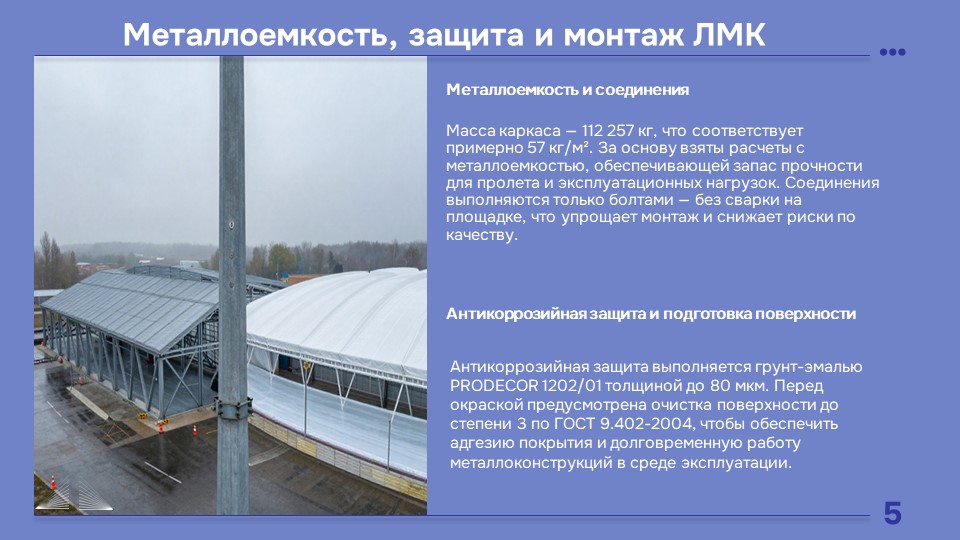

2.2. Металлоемкость и защита

· Масса каркаса: 112 257 кг (≈57 кг/м²). Это в 2–3 раза выше, чем у облегченных тентовых каркасов, и гарантирует запас прочности.

· Сталь: С245 и С345 (с сертификатами).

· Антикоррозийная защита: Грунт-эмаль PRODECOR 1202/01, толщина до 80 мкм, очистка до степени 3 по ГОСТ 9.402-2004.

· Соединения: Только болтовые — ни одной сварной точки на площадке.

3. Стены: сэндвич-панели 150 мм (как в реальном проекте)

В альтернативе ЛМК стены остаются такими же, как в реализованном проекте: трехслойные сэндвич-панели 150 мм, 1-й класс по ГОСТ 32603-2021.

Зона	Площадь стен (м²)	Стоимость (млн ₽)
Здание над ледовой зоной (ЛМК)	2 577	10,70
АБК (18×32 м)	424	1,76
Технический блок (10×32 м)	437	1,81
Итого	3 438	14,27

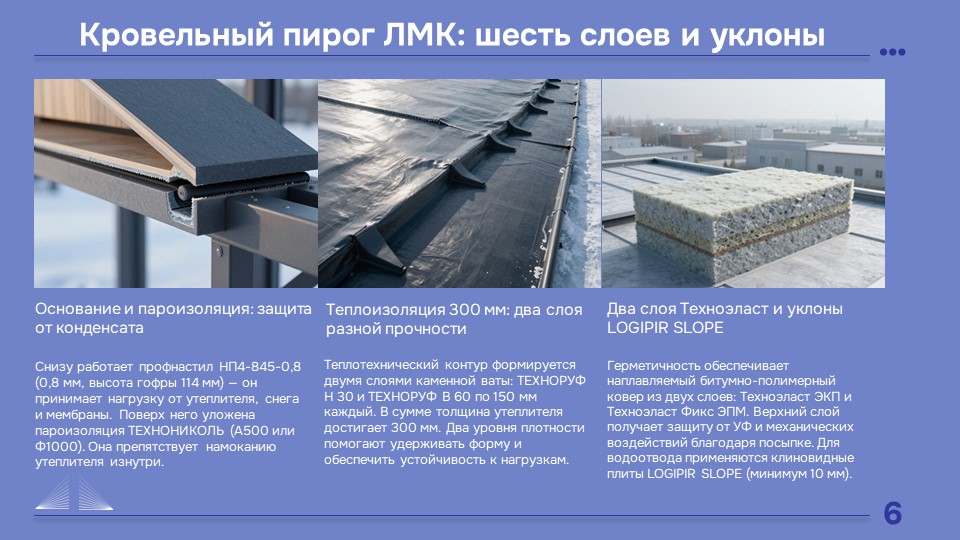

4. Кровельный пирог ЛМК (отличается от тентового)

В альтернативном решении над ледовой зоной — плоская рулонная кровля с внутренним водостоком. Ниже — детальный разбор 6 слоев.

4.1. Состав кровельного пирога (снизу вверх)

Слой	Материал	Толщина / Характеристики	Назначение
1. Несущее основание	Профнастил НП4-845-0,8	Высота гофры 114 мм, толщина 0,8 мм	Воспринимает нагрузку от утеплителя, снега, мембраны
2. Пароизоляция	ТЕХНОНИКОЛЬ (А500 или Ф1000)	1 слой	Предотвращает намокание утеплителя изнутри
3. Основной утеплитель	ТЕХНОРУФ Н 30	150 мм, прочность на сжатие при 10% деформации ≥30 кПа	Базовое теплосопротивление
4. Верхний (жесткий) утеплитель	ТЕХНОРУФ В 60	150 мм, прочность на сжатие при 10% деформации ≥60 кПа	Твердое основание под кровельный ковер
5. Нижний слой кровли	Техноэласт ЭКП	Битумно-полимерный	Герметичный ковер
6. Верхний слой кровли	Техноэласт Фикс ЭПМ	Битумно-полимерный с посыпкой	Защита от УФ и механических повреждений

Дополнительно: Клиновидные плиты LOGIPIR SLOPE (минимум 10 мм) создают уклоны для водоотвода.

4.2. Почему именно такой пирог для ледовой арены?

Проблема	Как решает этот пирог
Конденсат	Пароизоляция + два слоя утеплителя разной плотности. Теплый влажный воздух не достигает зоны конденсации.
Снеговая нагрузка (III район)	Профнастил НП4-845-0,8 выдерживает распределенную нагрузку. Верхний утеплитель (60 кПа) не продавливается под снегом.
Теплопотери	Общая толщина утеплителя 300 мм из каменной ваты (λ≈0,04 Вт/мК) — сопротивление теплопередаче более 7,5 м²·К/Вт.
Герметичность	Наплавляемый битумно-полимерный ковер сварными швами — надежнее клеевых соединений.
Долговечность мембраны	25–30 лет до планового ремонта.

4.3. Сравнение кровли ЛМК и тентовой («гибкий сэндвич»)

Параметр	ЛМК (жесткая кровля)	Тентовый «гибкий сэндвич» (реализовано)
Состав	6 слоев (профлист + пароизоляция + 2 утеплителя + 2 мембраны)	3 слоя (наружный тент + утеплитель + внутренний тент)
Толщина утеплителя	300 мм	150 мм
Вес кровли	Высокий (профлист + утеплитель + мембрана)	Низкий (тент + вата)
Стоимость за м²	Выше на ~10–15%	Ниже
Срок службы кровельного покрытия	25–30 лет до планового ремонта мембраны	от 20 лет (паспортная долговечность тента)
Пожарный сертификат для бесчердачных перекрытий	Не требуется отдельно (каркас + профлист)	RE15 (сертификат №04ИДЮ13RU.C00470)
Статус ОКС	✅ Да	✅ Да (на основании сертификата RE15)

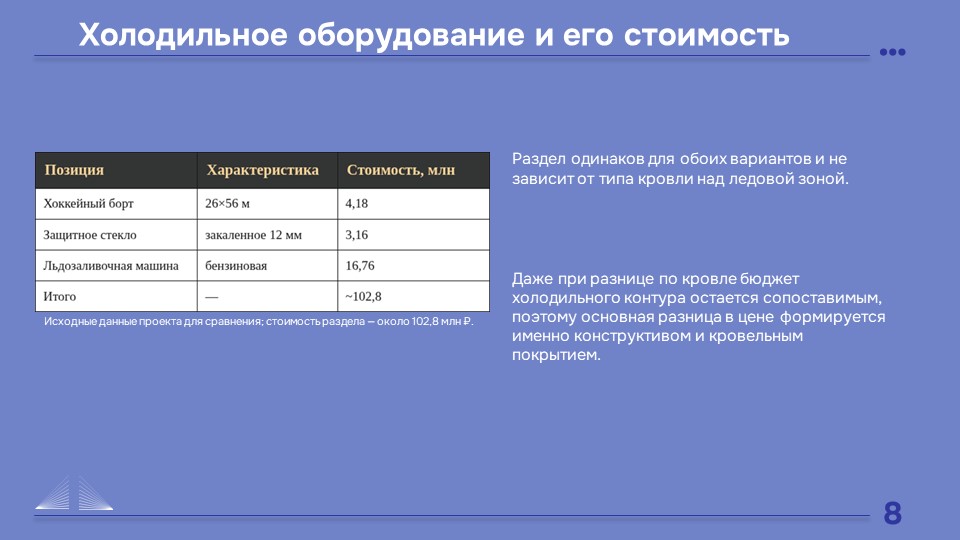

5. Холодильное оборудование (не зависит от типа кровли)

В альтернативе ЛМК холодильное оборудование остается точно таким же, как в реализованном проекте. Стоимость раздела — 102,8 млн ₽ (35% от стоимости здания «под ключ» без сетей).

Позиция	Стоимость (млн ₽)
Хоккейный борт 26×56 м	4,18
Защитное стекло (закаленное 12 мм)	3,16
Льдозаливочная машина (бензиновая)	16,76
Холодильная установка (384 кВт, АК 1 ВБ 2-8-425-3-5)	22,43
Система рекуперации тепла (4 контура)	4,34
Система водоподготовки с обратным осмосом	4,20
Приточно-вытяжная установка (10 000 м³/ч)	13,80
Трубы ПЭ100, бетон В25, пеноплекс, щебень	~12,00
ИТОГО	~102,8

Здание ЛМК (в отличие от тентового) уже имеет жесткую несущую способность для монтажа тяжелого вентоборудования и конденсаторов без дополнительных усилений.

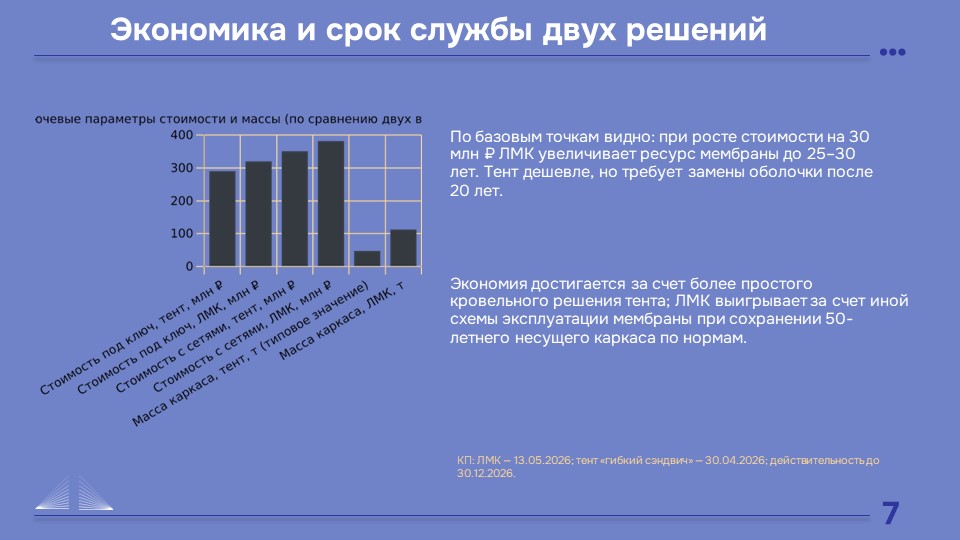

6. Сравнение двух вариантов для Обнинска (цифры)

Все цены — из КП от 13.05.2026 (ЛМК) и 30.04.2026 (тент «гибкий сэндвич»). Оба КП действительны до 30.12.2026.

Показатель	Реализовано (тент, «гибкий сэндвич»)	Альтернатива (ЛМК + жесткая кровля)
Площадь здания	2 560 м²	2 880 м² (АБК и ТБ такие же)
Стоимость «под ключ» (без сетей)	289,8 млн ₽	319,8 млн ₽
Стоимость за м² без сетей	113 200 ₽	111 000 ₽
Стоимость с сетями и благоустройством	350,6 млн ₽	381,5 млн ₽
Разница в цене	—	+30 млн ₽ (+9%)
Масса каркаса	Легкий (арки из труб)	112 т (фермы + колонны)
Тип кровли	Трехслойные тентовые панели («гибкий сэндвич»)	Профлист + утеплитель 300 мм + мембрана
Срок службы кровельного покрытия	от 20 лет	25–30 лет (до планового ремонта мембраны)
Срок службы несущего каркаса	50 лет	50 лет
Пожарный сертификат	RE15 (для бесчердачных перекрытий)	Не требуется отдельно
Статус ОКС	✅ Да (СТУ не требуется)	✅ Да
Возможные степени огнестойкости	Со 2-й по 5-ю	Со 2-й по 5-ю

Ключевые выводы из таблицы:

· Оба варианта — капитальные здания со сроком службы каркаса 50 лет.

· Тентовое покрытие «гибкого сэндвича» служит от 20 лет, после чего требуется его замена (каркас сохраняется). Замена тентовой оболочки — плановая эксплуатационная процедура, сопоставимая по сложности с ремонтом мембранной кровли.

· ЛМК с жесткой кровлей дороже на 9% (+30 млн ₽), но имеет иной тип кровельного покрытия (мембрана, плановый ремонт через 25–30 лет).

· Для «гибкого сэндвича» наличие пожарного сертификата RE15 (сертификат соответствия №04ИДЮ13RU.C00470) позволяет использовать здания со 2-й по 5-ю степень огнестойкости без разработки СТУ.

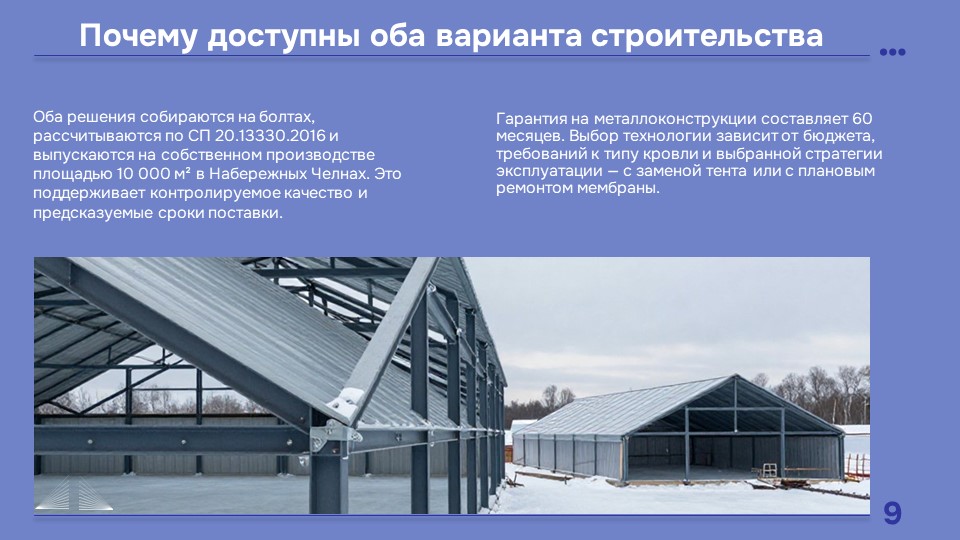

7. Почему «МС Билдингс» строит оба варианта?

Мы не привязываемся к одной технологии. Под каждый бюджет и требования предлагаем оптимальное решение:

Ваш запрос	Рекомендованная технология
Бюджетный проект, срок службы кровли от 20 лет	«Гибкий сэндвич» (сертификат RE15, статус ОКС)
Максимальная жесткость, иной тип кровли (мембрана)	ЛМК с жесткой кровлей (профлист + утеплитель 300 мм + мембрана)
Капитальное здание с госэкспертизой без СТУ	Оба варианта подходят

В обоих вариантах:

· Все соединения — болтовые (здание можно разобрать и перевезти).

· Металлоемкость не занижена, расчеты по СП 20.13330.2016.

· Собственное производство (10 000 м², г. Набережные Челны).

· Гарантия на металлоконструкции — 60 месяцев.

8. Резюме для инвестора

· Реализованный проект в Обнинске — тентовая арена на основе «гибкого сэндвича». Это бюджетное и быстрое решение с паспортным сроком службы тентовой оболочки от 20 лет и сертификатом RE15, позволяющим строить капитальные здания со 2-й по 5-ю степень огнестойкости без СТУ.

· Если пересчитать тот же проект на ЛМК с жесткой кровлей, стоимость вырастает на 30 млн ₽ (+9%), а кровельное покрытие (мембрана) потребует планового ремонта через 25–30 лет.

· Несущий каркас обоих вариантов рассчитан на 50 лет эксплуатации по нормам СП.

· Кровельный пирог ЛМК включает 6 слоев: профнастил → пароизоляция → два слоя утеплителя (30 + 60 кПа) → два слоя битумно-полимерной мембраны.

· Холодильное оборудование (102,8 млн ₽) одинаково для обоих вариантов.

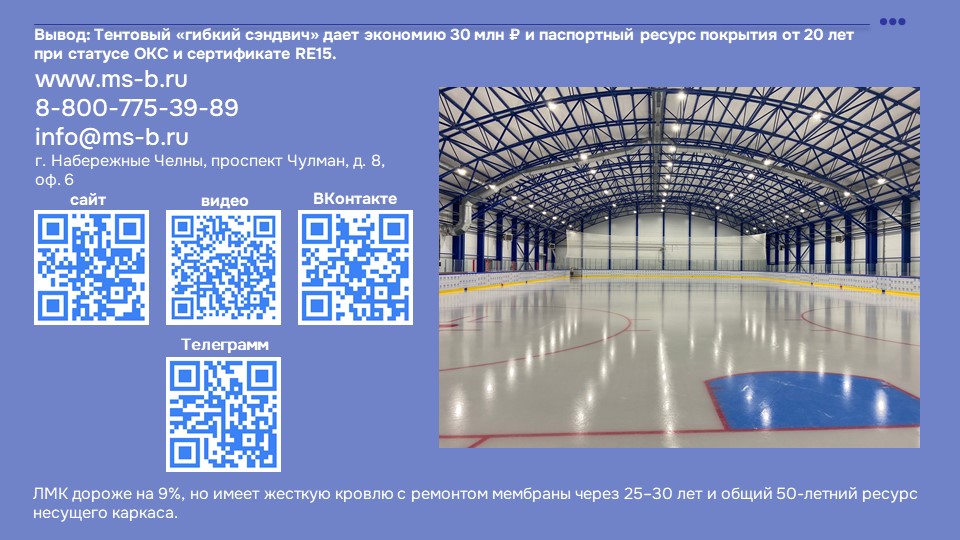

Выбор за вами:

· «Гибкий сэндвич» — экономия 30 млн ₽ сейчас, срок службы тента от 20 лет, капитальный статус, пожарный сертификат RE15.

· ЛМК с жесткой кровлей — иной тип кровельного покрытия (мембрана) с плановым ремонтом через 25–30 лет, дороже на 9%.

Оба решения — надежные, капитальные, с 50-летним ресурсом каркаса и 60 месяцами гарантии от «МС Билдингс».

Статья подготовлена на основе коммерческих предложений ООО «МС Билдингс» от 13.05.2026 (ЛМК) и от 30.04.2026 (тент «гибкий сэндвич»). Все цены указаны с НДС (22%) и действительны до 30.12.2026.

«МС Билдингс» — проектирование и строительство ледовых арен по двум капитальным технологиям: тентовой («гибкий сэндвич» с сертификатом RE15) и ЛМК (жесткая кровля). Выбирайте то, что подходит вам.
