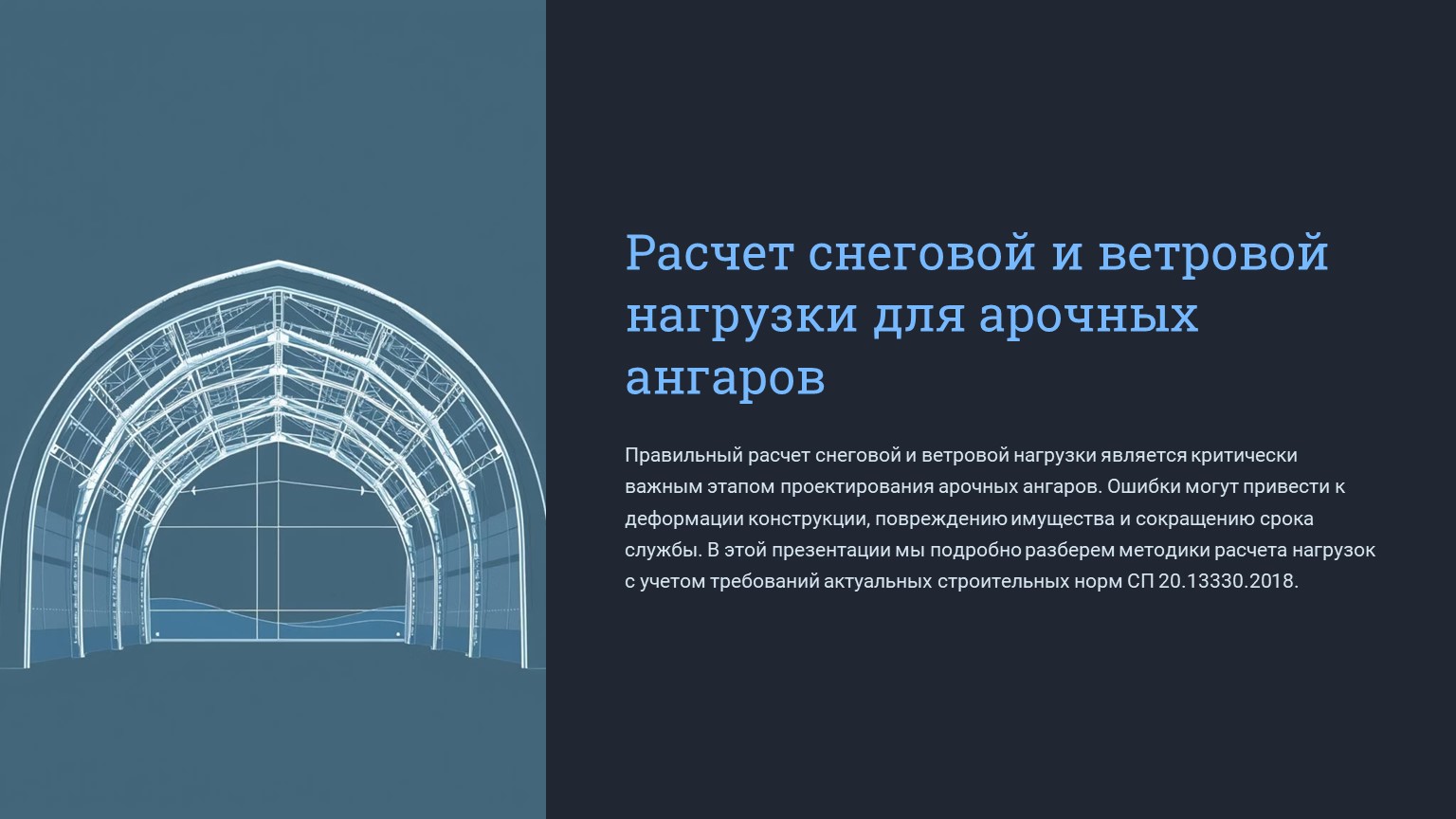

Полное руководство по расчёту снеговой и ветровой нагрузки для арочных ангаров согласно СП 20.13330. Формулы, примеры, практические рекомендации.

Введение: почему важно правильно рассчитать нагрузки?

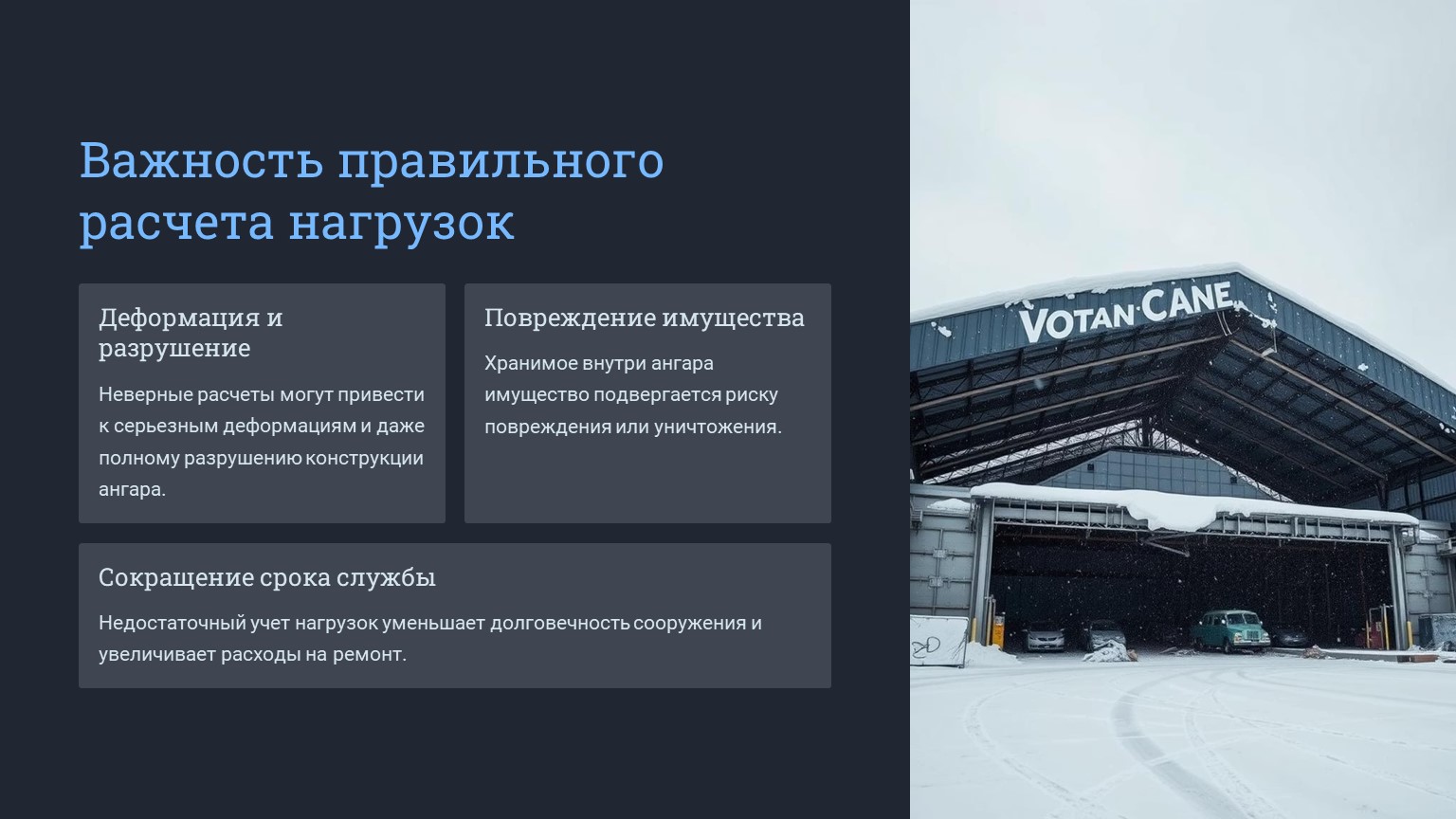

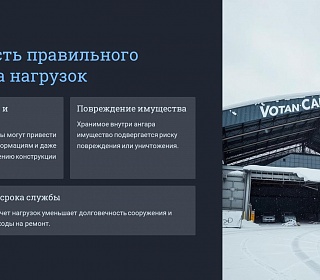

Расчёт снеговой и ветровой нагрузки - критически важный этап проектирования арочного ангара. Ошибки в расчётах могут привести к:

✔ Деформации и разрушению конструкции
✔ Повреждению хранимого имущества
✔ Сокращению срока службы сооружения
✔ Повышению расходов на ремонт

В этой статье мы детально разберём методики расчёта нагрузок с учётом требований актуальных строительных норм (СП 20.13330.2018).

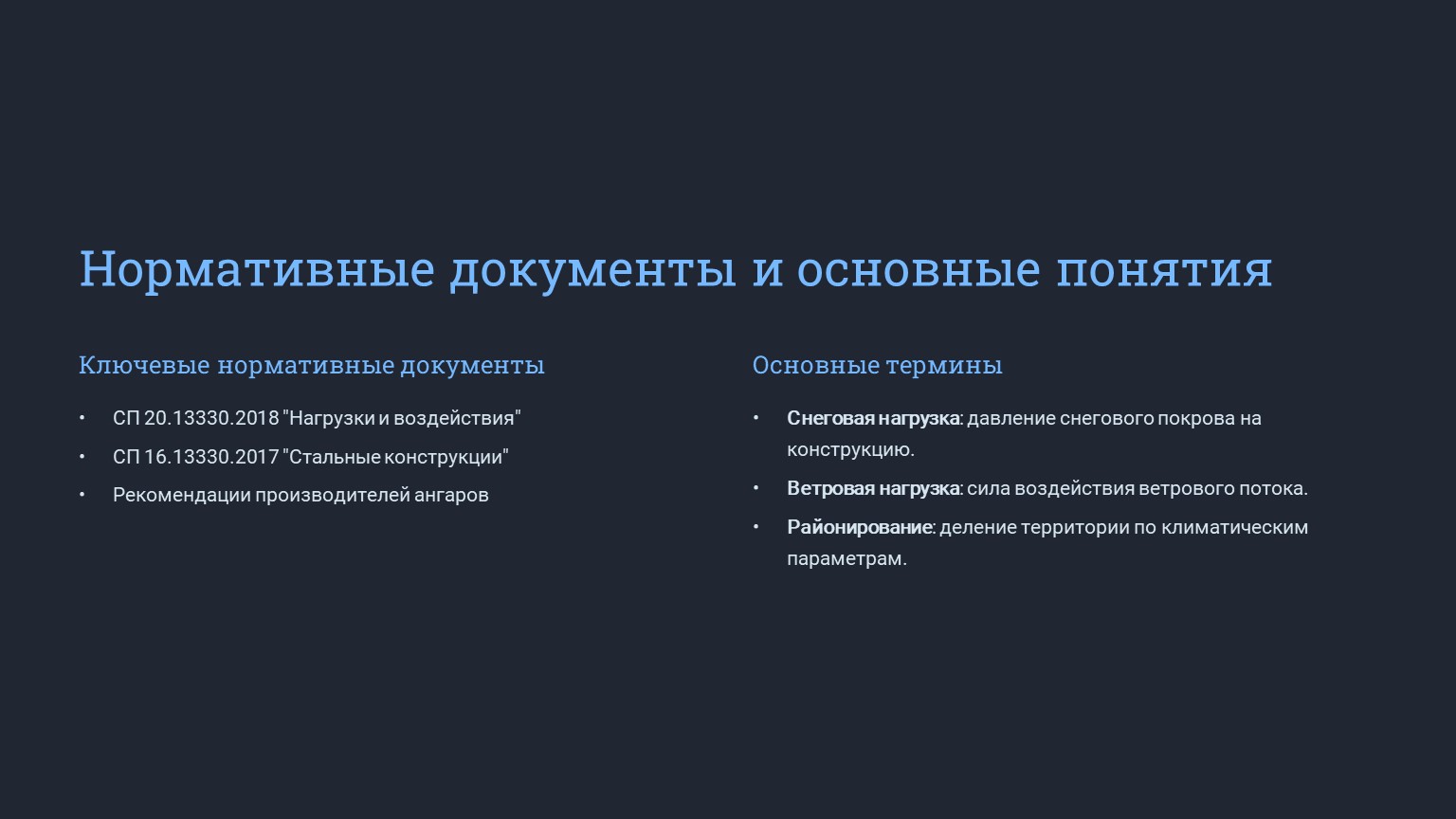

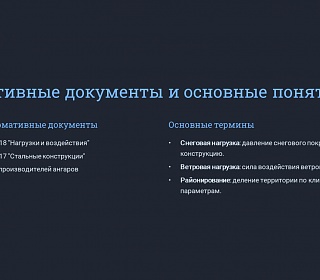

1. Нормативные документы и основные понятия

1.1 Ключевые нормативные документы:

• СП 20.13330.2018 "Нагрузки и воздействия"
• СП 16.13330.2017 "Стальные конструкции"
• Рекомендации производителей ангаров

1.2 Основные термины:

• Снеговая нагрузка - давление снегового покрова на конструкцию
• Ветровая нагрузка - сила воздействия ветрового потока
• Районирование - деление территории по климатическим параметрам

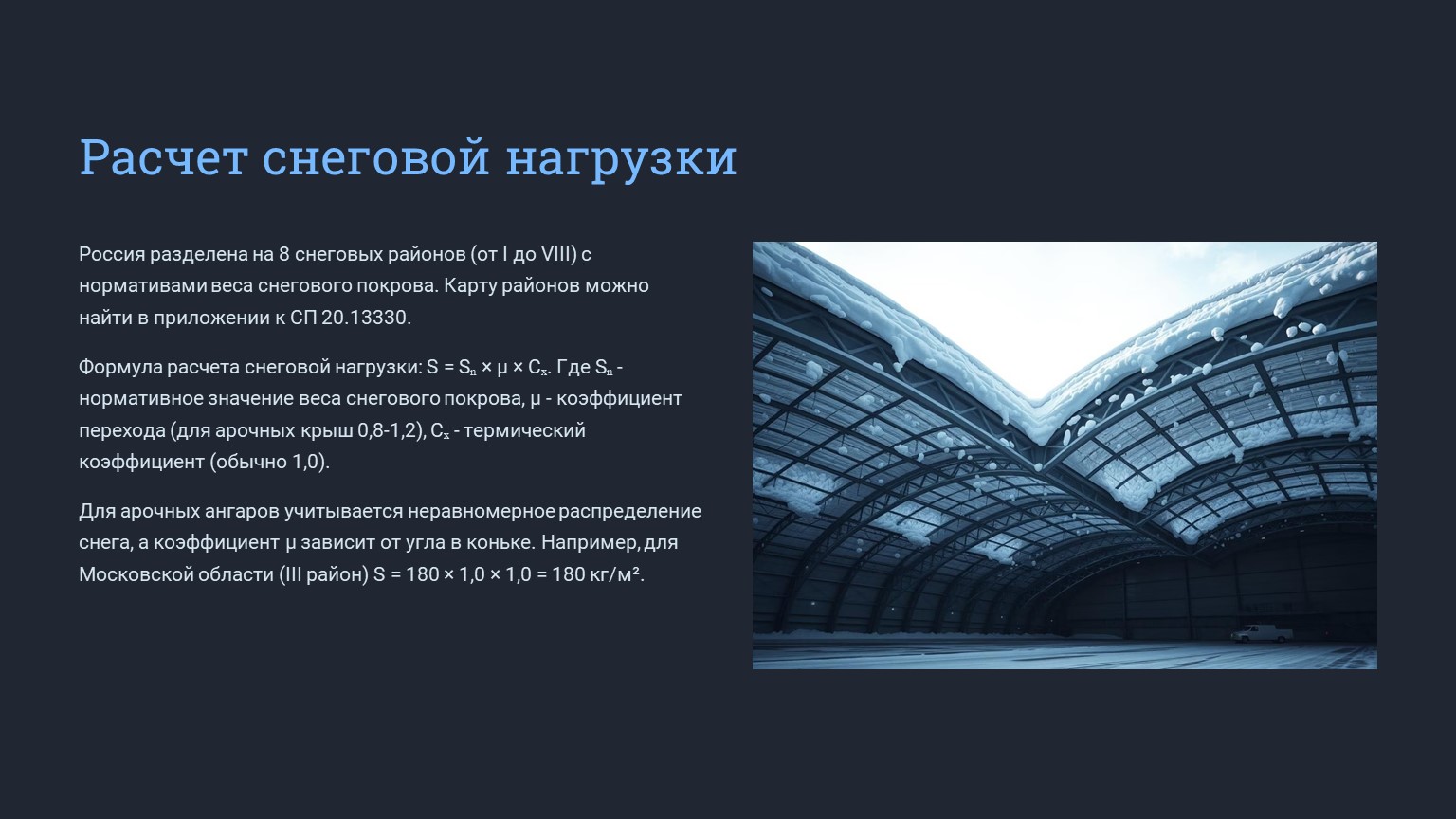

2. Расчёт снеговой нагрузки

2.1 Определение снегового района

Россия разделена на 8 снеговых районов (от I до VIII) с нормативами веса снегового покрова:

Карту районов можно найти в приложении к СП 20.13330

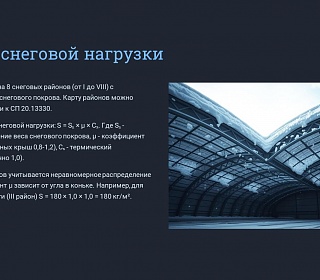

2.2 Формула расчёта снеговой нагрузки

S = Sₙ × μ × Cₓ

Где:

• Sₙ - нормативное значение веса снегового покрова (из таблицы)
• μ - коэффициент перехода от веса снега к нагрузке (для арочных крыш 0,8-1,2)
• Cₓ - термический коэффициент (обычно 1,0)

*Пример для Московской области (III район):
S = 180 × 1,0 × 1,0 = 180 кг/м²*

2.3 Особенности для арочных ангаров

• Учитывается неравномерное распределение снега
• Коэффициент μ зависит от угла в коньке:
• До 15°: μ = 1,0
• 15-30°: μ = 0,75-0,9
• Более 30°: μ = 0,5-0,7

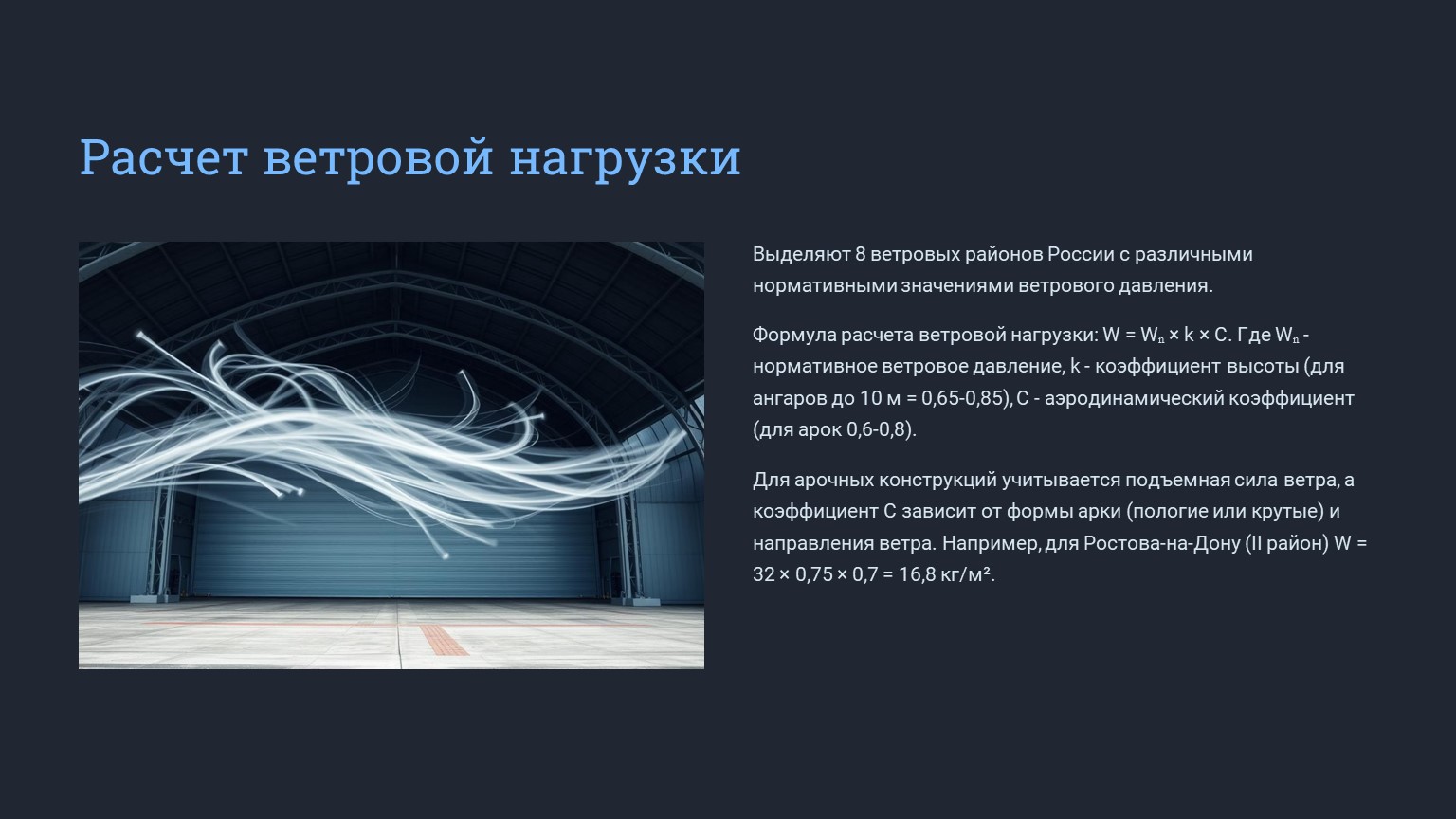

3. Расчёт ветровой нагрузки

3.1 Определение ветрового района

Выделяют 8 ветровых районов России:

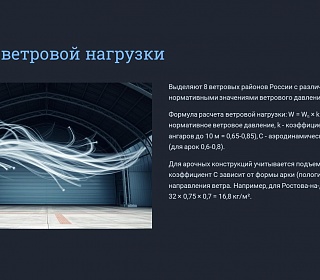

3.2 Формула расчёта ветровой нагрузки

W = Wₙ × k × C

Где:

• Wₙ - нормативное ветровое давление (из таблицы)
• k - коэффициент высоты (для ангаров до 10 м = 0,65-0,85)
• C - аэродинамический коэффициент (для арок 0,6-0,8)

*Пример для Ростова-на-Дону (II район):
W = 32 × 0,75 × 0,7 = 16,8 кг/м²*

3.3 Особенности для арочных конструкций

• Учитывается подъёмная сила ветра
• Коэффициент C зависит от формы:
• Пологие арки (f/L < 0,2): C = 0,7-0,9
• Крутые арки (f/L > 0,5): C = 0,4-0,6
• Учитывается направление ветра

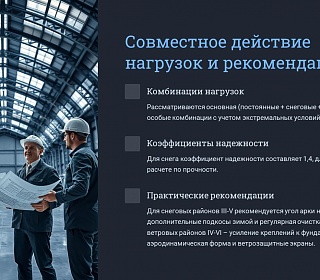

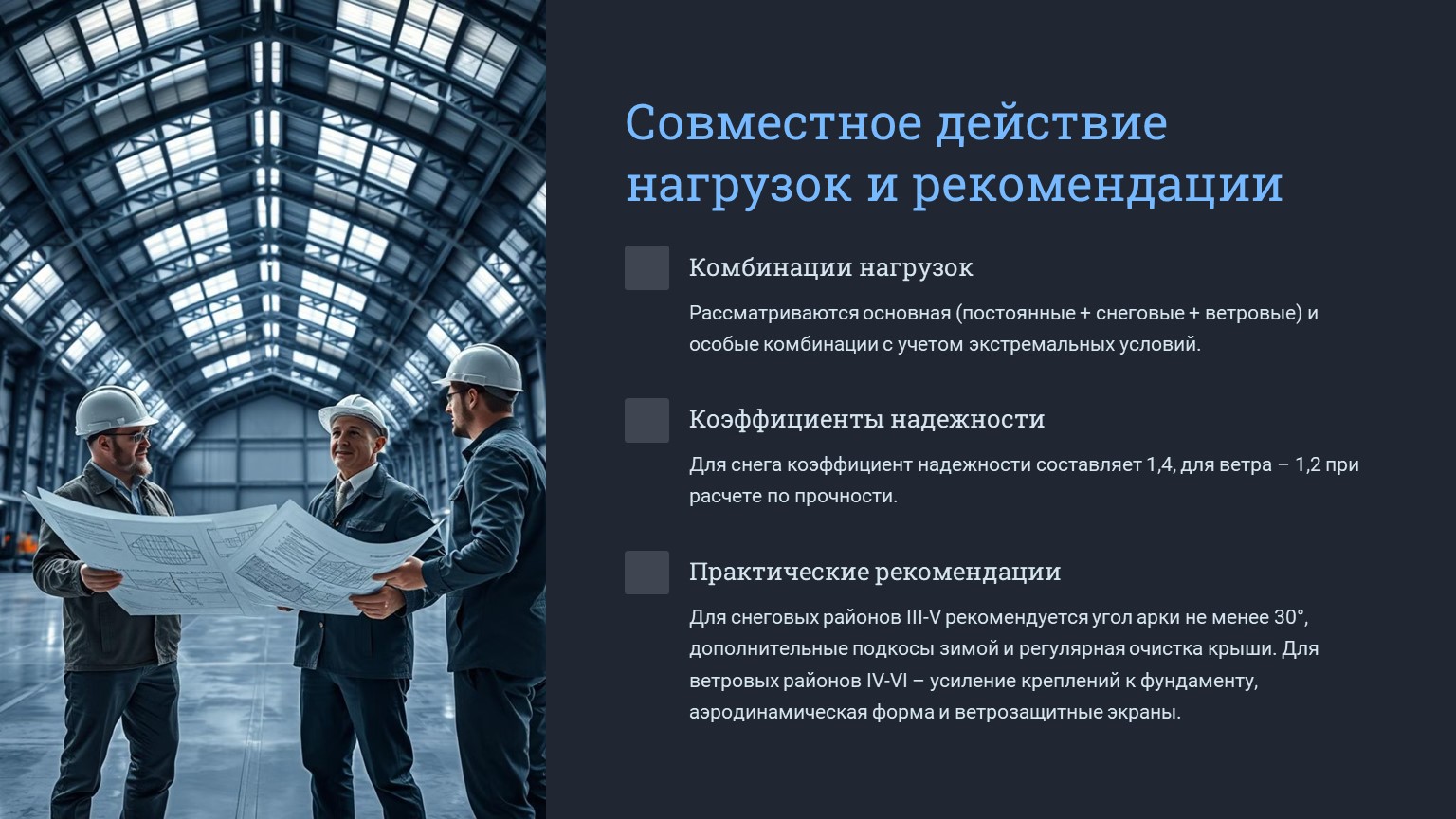

4. Совместное действие нагрузок

4.1 Комбинации нагрузок

1. Основная: постоянные + снеговые + ветровые
2. Особые: с учётом экстремальных погодных условий

4.2 Коэффициенты надёжности

• Для снега: 1,4 (при расчёте по прочности)
• Для ветра: 1,2

4.3 Пример комплексного расчёта

Для ангара в Казани (IV снеговой, III ветровой район):

• Снег: 240 × 1,0 × 1,0 × 1,4 = 336 кг/м²
• Ветер: 42 × 0,8 × 0,7 × 1,2 = 28,2 кг/м²
• Суммарная нагрузка: 364,2 кг/м²

5. Практические рекомендации

5.1 Для снеговых районов III-V:

• Угол арки не менее 30°
• Дополнительные подкосы зимой
• Регулярная очистка крыши

5.2 Для ветровых районов IV-VI:

• Усиление креплений к фундаменту
• Аэродинамическая форма
• Ветрозащитные экраны

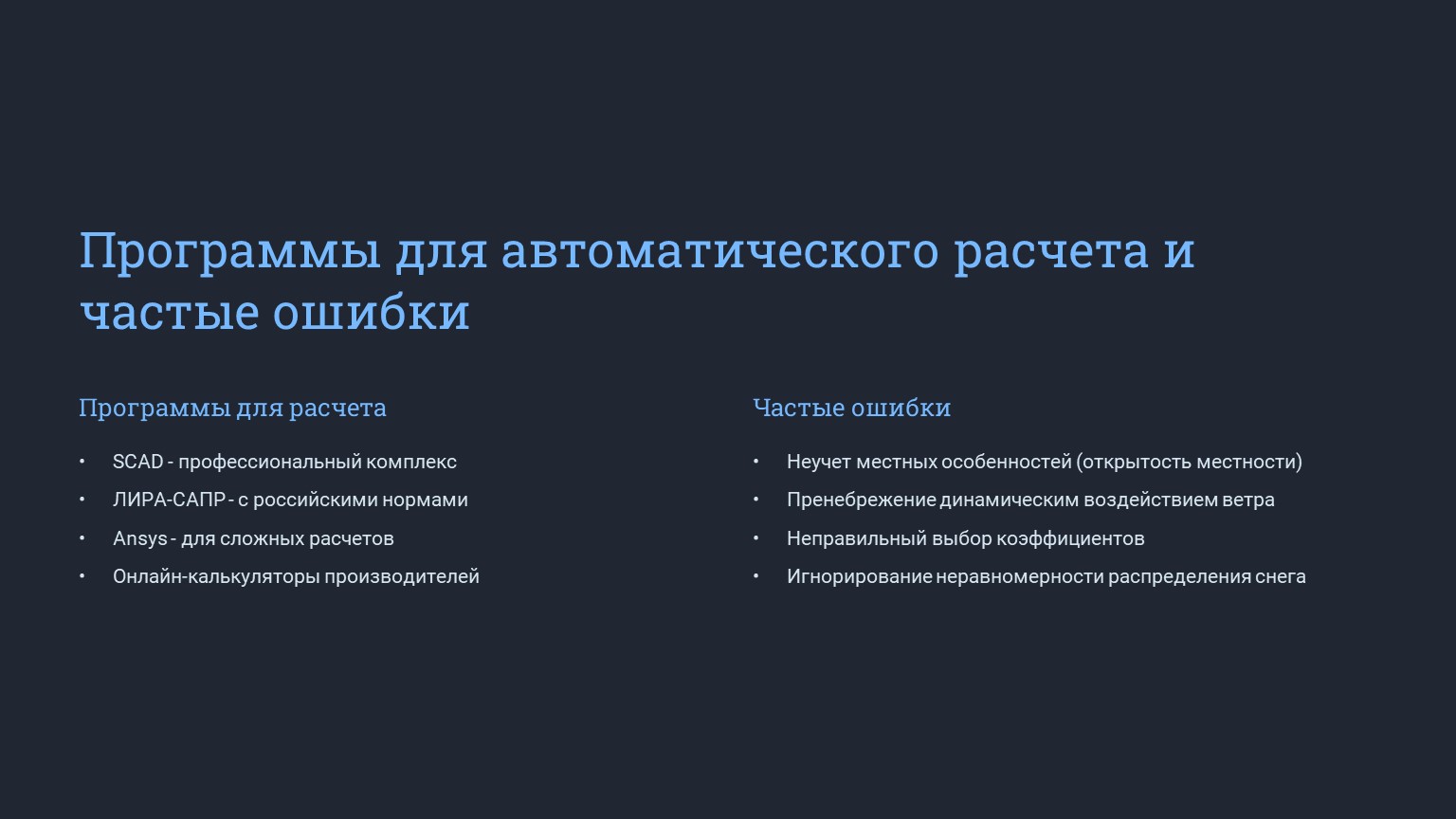

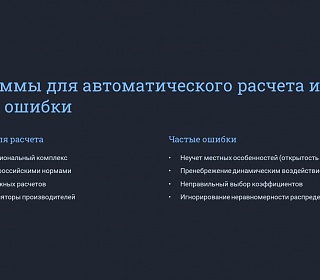

6. Программы для автоматического расчёта

1. SCAD - профессиональный комплекс
2. ЛИРА-САПР - с российскими нормами
3. Ansys - для сложных расчётов
4. Онлайн-калькуляторы производителей

7. Частые ошибки в расчётах

1. Неучёт местных особенностей (открытость местности)
2. Пренебрежение динамическим воздействием ветра
3. Неправильный выбор коэффициентов
4. Игнорирование неравномерности распределения снега

8. Усиление существующих ангаров

Если расчёт показывает недостаточную прочность:

1. Установка дополнительных арок
2. Монтаж подкосов и растяжек
3. Усиление фундамента
4. Применение более прочных материалов

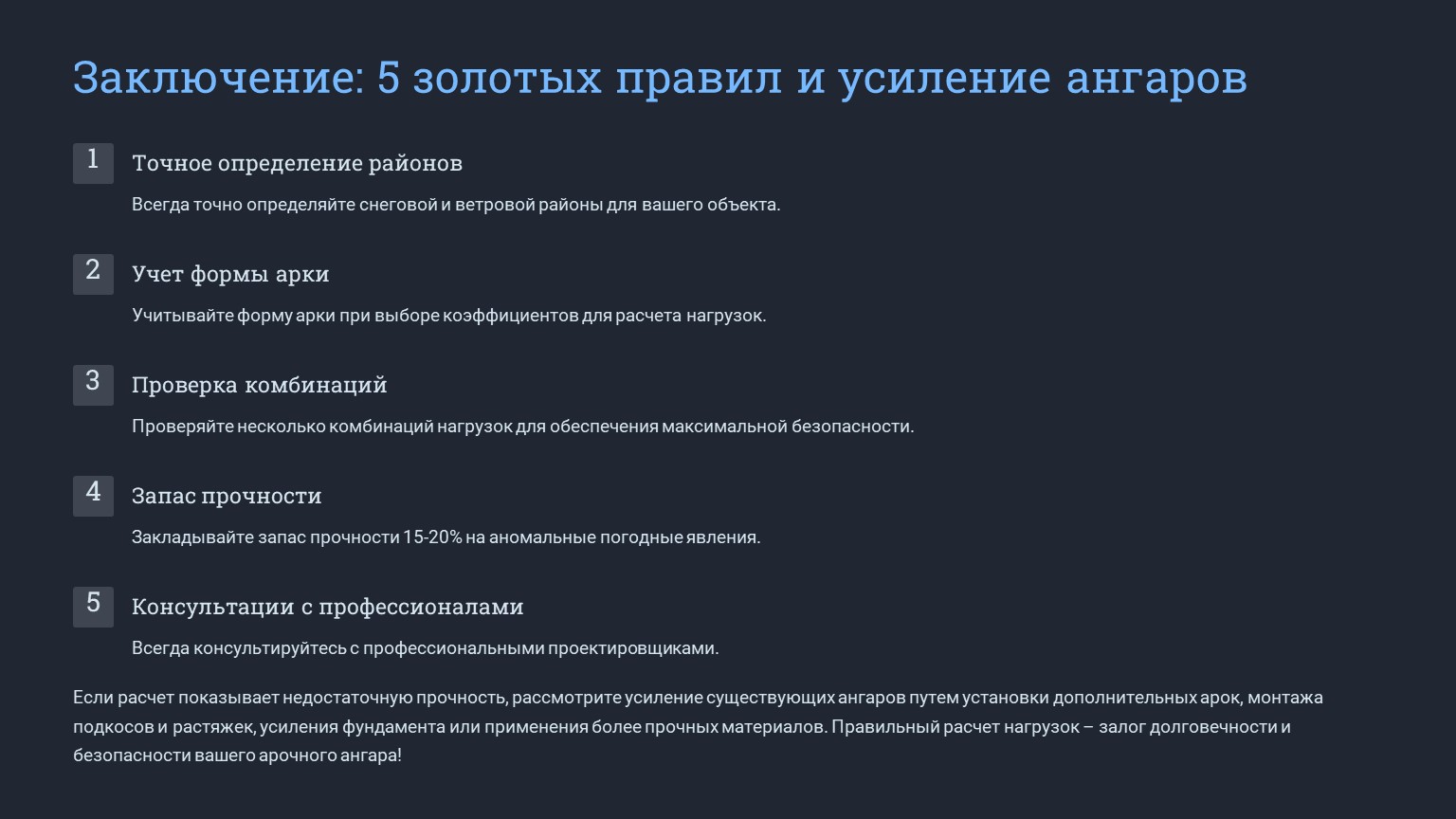

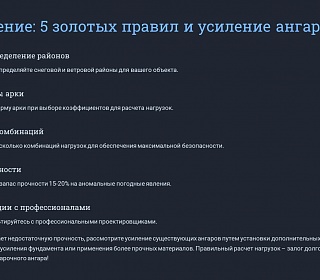

Заключение: 5 золотых правил расчёта

1. Точно определите снеговой и ветровой районы
2. Учитывайте форму арки в коэффициентах
3. Проверяйте несколько комбинаций нагрузок
4. Закладывайте запас 15-20% на аномальные явления
5. Консультируйтесь с профессиональными проектировщиками

Правильный расчёт нагрузок - залог долговечности и безопасности вашего арочного ангара!
