Полный словарь терминов по ангарам от А до Я (для чайников)

Вы читаете коммерческое предложение или проектную документацию на ангар и чувствуете себя как на лекции по сопромату? «Прогон, ферма, фахверк, ригель, шарнир, распорка, С245, расчётная нагрузка…» — кажется, что строители говорят на другом языке.

Мы составили словарь для реальных людей. Без заумных формул, только суть: что означает каждый термин, зачем он нужен и как влияет на надежность и стоимость вашего ангара.

А → Арка (арочный ангар)

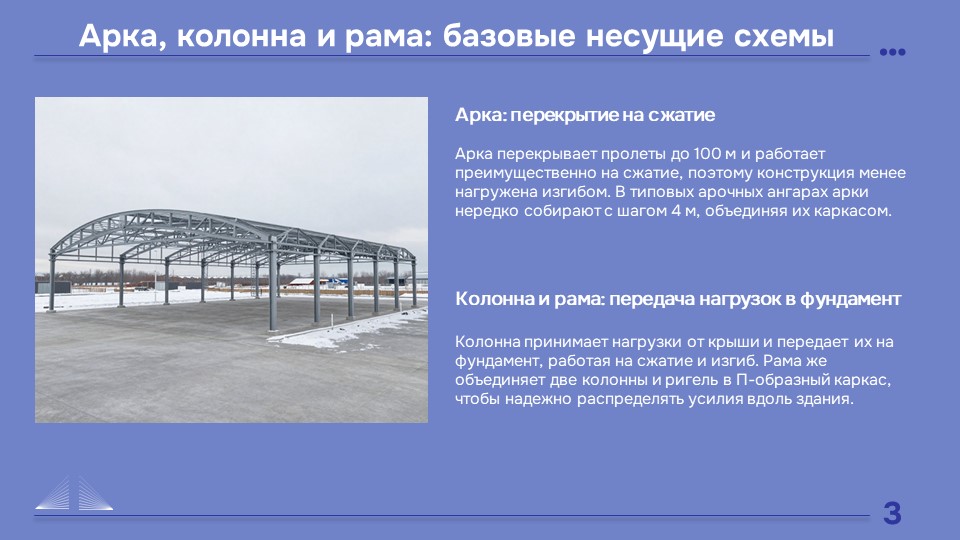

Что это: Несущая конструкция в форме дуги (полукруга, сегмента или стрельчатой арки). В арочных ангарах арка одновременно является и каркасом, и основой для крепления тента или профлиста.

Зачем нужна: Арка — самый эффективный способ перекрыть большой пролет (до 100 м) с минимальным расходом металла. Снег и ветер на арке работают в основном на сжатие, а не на изгиб, поэтому арочные ангары при правильном расчете очень надежны.

Пример из жизни: Представьте огромную оцинкованную трубу, согнутую в дугу. Таких дуг ставится несколько (например, с шагом 4 м), они соединяются между собой — получается каркас ангара без ферм и рам.

Связанные термины: бескаркасный ангар, шаг арок, распор.

Б → Балка покрытия / Балка перекрытия

Балка покрытия: Горизонтальный (или слегка наклонный) элемент, который лежит поверх колонн и держит кровлю. Проще говоря — это «стол», на который кладут крышу.

Балка перекрытия: Используется в ангарах с двумя этажами (бывает и такое) или для опирания кранового оборудования. Работает на изгиб, поэтому сечение балки всегда выше, чем у прогона.

Зачем нужна: В ангарах из ЛМК балки покрытия часто заменяют фермами (экономия металла при больших пролетах). Если пролет маленький (до 12 м), можно использовать балку — это проще и дешевле в изготовлении.

Как запомнить: Балка — это «палка» (длинная, прочная), которая лежит горизонтально и держит нагрузку сверху.

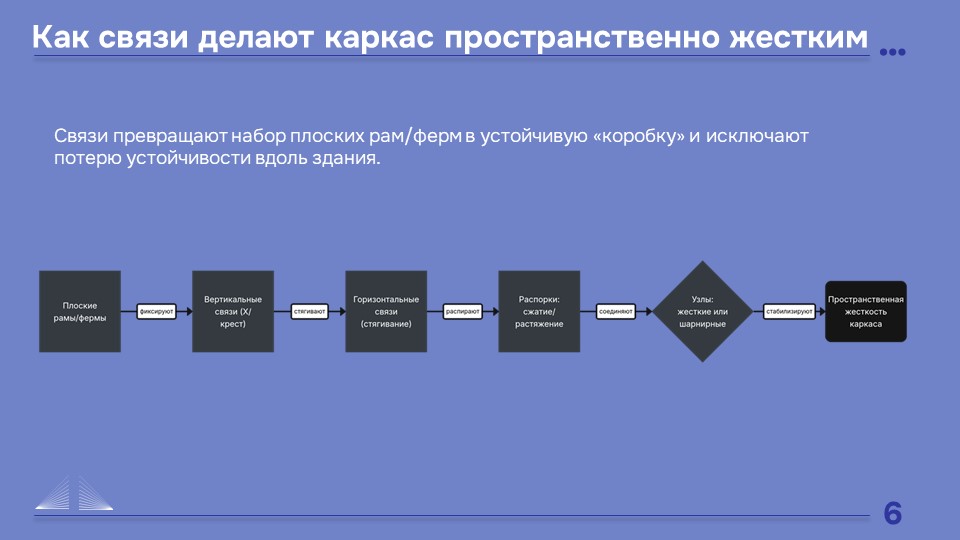

В → Вертикальные связи (плоскость вертикальных связей)

Что это: Система крестообразных или Х-образных раскосов между колоннами или фермами в вертикальной плоскости. Чаще всего изготавливается из уголка или профильной трубы.

Зачем нужна: Чтобы каркас ангара не сложился «домиком» под действием ветра или торможения крана. Вертикальные связи создают жесткий блок — например, в середине здания или по торцам.

Пример из жизни: Представьте, что колонны — это ножки стула. Без связей ножки могут разъехаться в стороны. Вертикальные связи — это перекладины между ножками, которые фиксируют их положение.

Связанные термины: горизонтальные связи, раскос, крестовая решетка.

Г → Горизонтальные связи (плоскость горизонтальных связей)

Что это: Раскосы в горизонтальной плоскости (обычно на уровне нижнего пояса ферм или по верхним полкам прогонов). Часто делаются из стальных профильных труб.

Зачем нужна: Обеспечивает жесткость ангара в горизонтальной плоскости. Без горизонтальных связей фермы могут «завалиться» вперед-назад (из плоскости) под ветром или неравномерной снеговой нагрузкой. Особенно важны в ангарах с шагом рам 6–12 м.

Как запомнить: Горизонтальные связи — это как «шнурки», которые стягивают весь каркас в единую жесткую коробку.

Связанные термины: вертикальные связи, распорка, ветровая связь.

Д → Двутавр: горячекатаный и сварной

Что это: Балка в форме буквы «Н» или «I» (двутавр) — самый эффективный профиль для работы на изгиб. Используется для рам, балок покрытия, подкрановых балок.

Горячекатаный двутавр

Что это: Изготавливается на металлургических заводах методом горячей прокатки (раскаленная заготовка проходит через валки). Результат — цельный профиль без швов.

Маркировка: по ГОСТ 26020 (например, 20Б1, 30Б2, 40К5). Буква: Б — обычный, К — колонный (широкополочный), Ш — широкополочный.

Плюсы:

· Отсутствие сварных швов — нет зон риска

· Четкая геометрия по ГОСТ

· Выше усталостная прочность (важно для крановых балок)

Минусы:

· Фиксированные типоразмеры (нельзя сделать «чуть выше или чуть шире»)

· Дороже сварного (на 15–25%)

Где применяется: В ангарах с крановым оборудованием (где нужно 100% надежность), в тяжелых ЛМК, при пролетах свыше 18 м с высокими нагрузками.

Сварной двутавр

Что это: Варится из трех листов металла: полка + стенка + полка. Можно сделать любой высоты (от 200 до 1000+ мм) и любой толщины элементов.

Плюсы:

· Любые размеры под конкретные нагрузки

· Дешевле горячекатаного

· Можно сделать переменное сечение (трапециевидная балка — экономия металла)

Минусы:

· Сварной шов — потенциальное место усталостной трещины

· Нужно контролировать качество сварки (требует квалификации)

· Есть риск коррозии в зоне шва (если не зачистить)

Где применяется: В ЛМК с простыми нагрузками (склад, производство без кранов), в ангарах с обычным шагом рам 6 м.

Сравнение двутавров

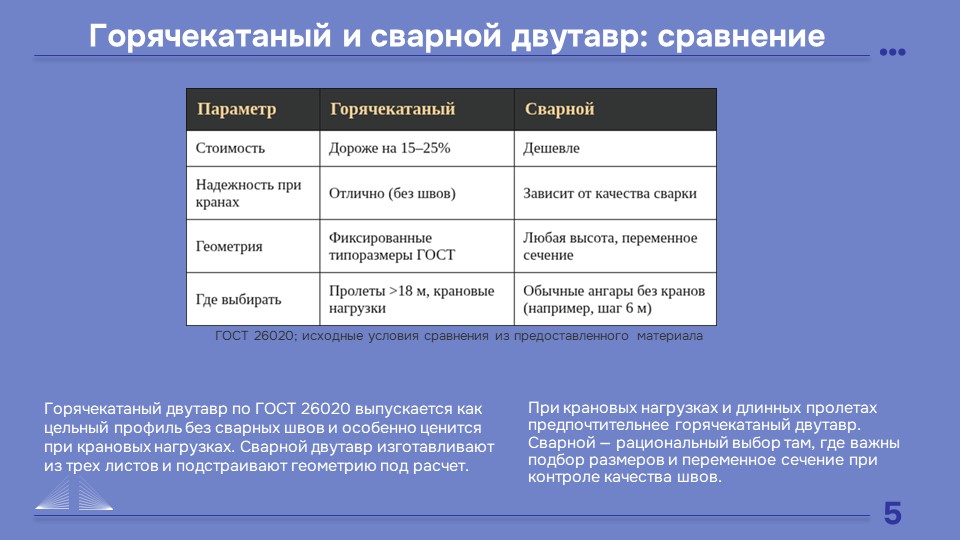

Характеристика	Горячекатаный	Сварной
Прочность	✅ Высокая, без швов	⚠️ Зависит от качества сварки
Диапазон размеров	Фиксированный (ГОСТ)	Любой под расчет
Стоимость	Дороже	Дешевле на 15–25%
Надежность при кранах	✅ Отлично	⚠️ Ниже (усталость шва)
Когда выбирать	Крановые нагрузки, пролеты >18 м	Обычные склады без кранов

К → Колонна

Что это: Вертикальный (стоячий) элемент каркаса ангара. В рамных конструкциях колонна жестко или шарнирно соединена с ригелем (образуя П-образную раму). В арочных ангарах колонн как таковых нет — их роль играют опорные части арок.

Зачем нужна: Передает нагрузку от крыши, снега, ветра, кранов на фундамент. Колонна работает на сжатие и изгиб.

Типы колонн: постоянного сечения (одинаковые по всей высоте) и переменного сечения (трапециевидные, утолщаются к низу — экономия металла).

Л → ЛМК (легкие металлические конструкции)

Что это: Общее название для зданий из металлического каркаса (рам, ферм, балок) и ограждающих конструкций (сэндвич-панели, профлист). В отличие от тяжелого металлургического проката (двутавры высотой 50+ см), ЛМК использует гнутые профили, трубы, швеллеры небольших сечений.

Зачем нужна: Чтобы строить быстро, с минимальным расходом металла, на болтовых соединениях. Ангары из ЛМК можно разобрать и перевезти.

М → Мембранная кровля

Что это: Кровля из специального армированного полимерного полотна (ПВХ, ТПО), которое натягивается поверх каркаса. Может быть как светопрозрачной, так и непрозрачной.

Зачем нужна: Для ангаров с большим пролетом (30+ м), где сэндвич-панели слишком тяжелы, а профлист — недостаточно герметичен. Мембрана легкая, водонепроницаемая, монтируется быстро.

Н → Нагрузки: постоянные и временные, нормативные и расчетные

Это самый важный раздел для понимания, почему один ангар стоит 30 млн, а другой 50 млн, хотя на вид одинаковые.

Постоянные нагрузки (они всегда есть)

Это нагрузки, которые действуют на каркас всегда, независимо от погоды и людей.

Вид постоянной нагрузки	Пример	Сколько весит
Собственный вес конструкций	Каркас, прогоны, связи	25–40 кг/м²
Кровельное покрытие	Сэндвич-панели, профлист, тент	8–25 кг/м²
Стены, ворота, фахверк	Сэндвич-панели, профлист	10–30 кг/м²

Временные нагрузки (действуют не всегда)

Вид временной нагрузки	Описание
Снеговая	Вес снежного покрова на кровле — главная нагрузка для РФ
Ветровая	Давление ветра на стены и кровлю
Крановая	Давление от крана (если есть)
Полезная	Люди, оборудование, виброплиты

Нормативная vs Расчетная нагрузка (самое важное!)

Характеристика	Нормативная	Расчетная
Что это	Реальная нагрузка по СП 20.13330.2016	Нормативная × коэффициент надежности
Коэффициент	1,0	1,2–1,5
Пример снега	180 кг/м²	180 × 1,4 = 252 кг/м²

Почему это критично: Многие «проектировщики»-фрилансеры считают по нормативной нагрузке, экономят 30–40% металла. Ангар стоит 2 года, а на третий — рушится. СП 20.13330.2016 требует расчета по РАСЧЕТНЫМ нагрузкам.

Сочетания нагрузок

В реальности нагрузки действуют одновременно. Пример для IV снегового района:

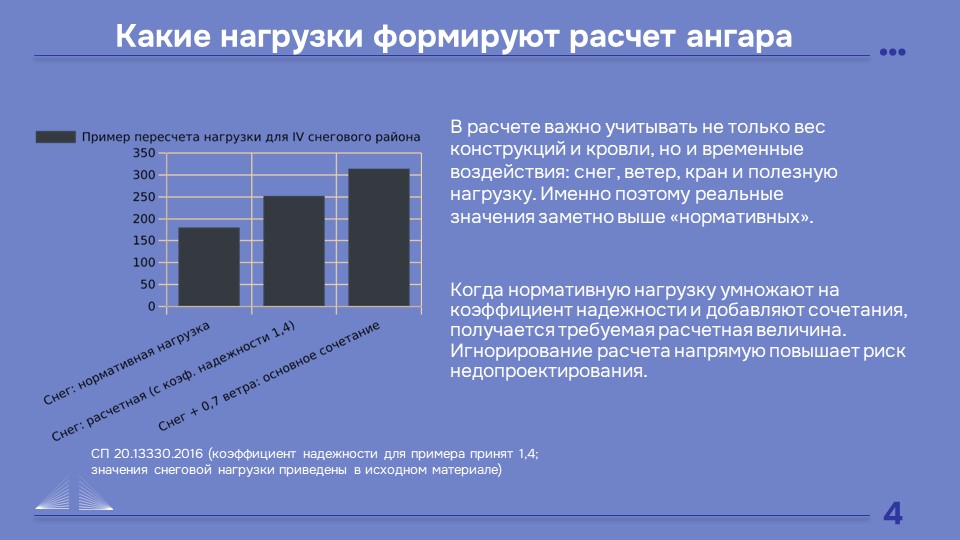

Вид нагрузки	Нормативная	Расчетная
Собственный вес	30	33
Снег	180	252
Ветер	30	42
Основное сочетание (снег + 0,7 ветра)		33 + 252 + 29 = 314 кг/м²

Вывод: Каркас должен быть рассчитан на 314 кг/м², а не на 180. Если подрядчик считает иначе — он нарушает нормы.

О → Оголовок (колонны)

Что это: Верхняя часть колонны (или арки), на которую опирается балка/ригель/ферма/прогоны. Узел соединения колонны с вышележащей конструкцией.

Зачем нужен: Через оголовок передается нагрузка от крыши на колонну и дальше на фундамент.

П → Прогон / Пролет

Прогон: Горизонтальный элемент (балка, швеллер, Z-профиль), который кладется поверх ферм, рам или арок. На прогоны опирается кровля. Прогоны идут вдоль здания.

Пролет: Расстояние поперек здания между несущими конструкциями (рамами, фермами, арками). Например: «ангар пролетом 24 м» — ширина здания 24 метра.

Как запомнить: Пролет — это ширина ангара. Прогоны — это продольные «перекладины», на которые кладут крышу.

Р → Рама / Ригель / Распорка

Рама: П-образный (прямоугольный) несущий элемент каркаса. Состоит из двух колонн и одного ригеля.

Ригель: Горизонтальная (или наклонная) часть рамы, соединяющая две колонны сверху.

Распорка: Элемент связей между фермами, рамами или арками, работающий на сжатие или растяжение.

С → Сталь С245 и С345 / Связи

Сталь С245 и С345 (марки стали)

Что это: Марки конструкционной стали. Цифры — предел текучести в МПа: у С245 — 245 МПа, у С345 — 345 МПа.

Простыми словами: Это «прочность на разрыв» — усилие, которое металл выдерживает до деформации.

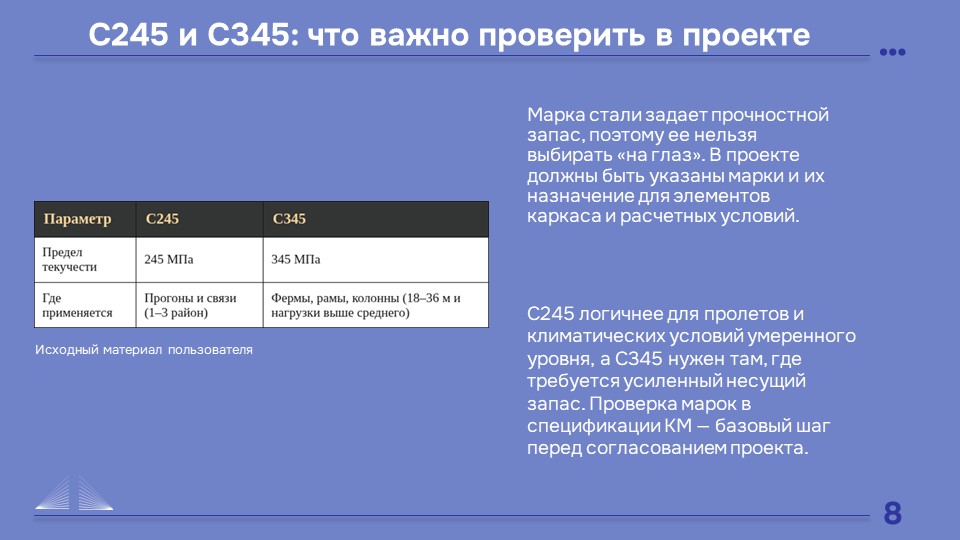

Характеристика	С245	С345
Предел текучести	245 МПа	345 МПа
Где применяется	Прогоны, связи, второстепенные элементы	Фермы, рамы, колонны
Когда использовать	1–3 снеговые районы, пролет до 18 м	4–5 снеговые районы, пролет 18–36 м

Как проверить: В проекте КМ должна быть спецификация с марками стали. На металле (бирке) тоже есть маркировка.

Связи (система связей)

Что это: Совокупность горизонтальных и вертикальных раскосов, превращающих плоские рамы в пространственно-жесткий каркас.

Зачем нужны: Без связей каждая рама стоит сама по себе и может завалиться вдоль здания.

Т → Трубы: профильная, квадратная, круглая / Тентовая оболочка

Трубы: профильная, квадратная, круглая

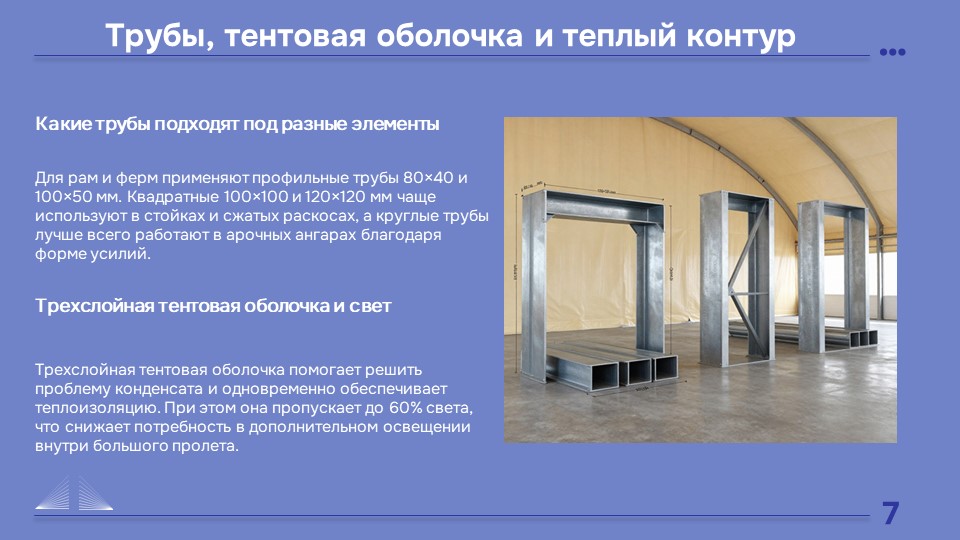

Профильная (прямоугольная): Сечение 80×40, 100×50 мм. Применяется в рамах и фермах ЛМК. Высокий момент сопротивления изгибу.

Квадратная: Сечение 100×100, 120×120 мм. Для вертикальных стоек, колонн, сжатых раскосов.

Круглая: Классическая труба. Идеальна для арочных ангаров (легко гнуть, отлично работает на сжатие).

Сравнение:

Тип трубы	Плюсы	Где применяется
Профильная	Удобна для соединений, высокий момент изгиба	Рамы, фермы, фахверк
Квадратная	Одинаковая работа по двум осям	Колонны, сжатые раскосы
Круглая	Идеальна на сжатие, легко гнуть	Арочные ангары, связи

❗ Толщина стенки трубы не менее 2,5–3 мм для ответственных элементов. Трубы 1,5–2 мм допустимы только для связей.

Тентовая оболочка (трехслойная)

Что это: Тентовое покрытие для арочных ангаров. Состоит из наружного тента (по верхнему поясу), утеплителя и внутреннего тента (по внутреннему поясу) — с воздушной прослойкой.

Зачем нужна: Решает проблему конденсата, обеспечивает теплоизоляцию, пропускает до 60% света.

У → Узел (узлы соединения)

Что это: Место соединения двух или нескольких элементов каркаса. Узлы бывают жесткие (на сварке или болтах с накладками) и шарнирные (на болтах с возможностью поворота).

На что обратить внимание: Всегда спрашивайте — узлы болтовые или на сварке. Сварные узлы на объекте (особенно зимой) — высокий риск брака.

Ф → Фахверк / Ферма / Ферма подстропильная

Фахверк: Вспомогательный каркас (стойки и ригели) в торцах здания между основными несущими рамами, на который крепятся стеновые панели или ворота.

Ферма: Решетчатая конструкция (верхний и нижний пояса + раскосы), заменяющая сплошную балку при больших пролетах (18–36 м). Легче балки.

Подстропильная ферма: Ферма поперек здания, служащая опорой для основных стропильных ферм.

Х → Холодный и теплый контур

Что это: Разделение здания на отапливаемую (теплый контур) и неотапливаемую (холодный контур) зоны. В ангарах теплый контур обычно ограничивается сэндвич-панелями или утепленным тентом.

Ц → Центр жесткости

Что это: Точка в плане здания, относительно которой каркас сопротивляется горизонтальным нагрузкам.

Зачем знать: Если центр жесткости не совпадает с центром приложения ветровой нагрузки — здание будет «закручиваться».

Ч → Чайник (не термин, а важный совет)

Самые важные термины, которые надо знать заказчику:

1. Пролет — ширина ангара.

2. Металлоемкость (кг/м²) — главный показатель надежности. Норма для тентового ангара в 3–5 снеговом районе: 26–42 кг/м².

3. Марка стали (С245 или С345).

4. Расчетная нагрузка (с коэффициентом 1,4).

5. Болтовые соединения или сварка — болтовые лучше.

Ш → Шарнир / Шаг (арок, рам, ферм)

Шарнир: Подвижное соединение элементов, позволяющее одному элементу поворачиваться относительно другого. Позволяет делать фундаменты легче.

Шаг (арок, рам, ферм): Расстояние между соседними несущими конструкциями вдоль здания. Стандартные шаги: 4, 6, 8, 12 м.

Щ → Щиты (стеновые и кровельные)

Что это: Готовые панели (сэндвич-панели, профлист с утеплителем) заводского изготовления, которыми заполняют каркас между стойками фахверка или по прогонам.

Э → Экспертиза (независимая)

Что это: Проверка проекта КМ на соответствие строительным нормам.

Зачем нужна: До начала производства — дешевле (30–100 тыс. руб.), чем демонтировать рухнувший ангар (миллионы).

Что проверяют: снеговой и ветровой район, сочетания нагрузок, геометрию узлов, металлоемкость.

Ю → Юридический статус (временное vs капитальное здание)

Что это: Определение, является ли ангар объектом капитального строительства (ОКС) или временным сооружением.

Зачем различать: Временное здание (на болтовых соединениях) можно ставить на арендованной земле, не регистрировать в Росреестре и не платить налог на имущество.

Я → Ясность (главный итог)

Термин	Что это простыми словами	Почему это важно для вас
Пролет	Ширина ангара	Определяет тип каркаса и стоимость
Ферма	Ажурная балка вместо тяжелой	Экономия металла при пролетах от 18 м
С245 / С345	Прочность стали	С345 на 40% прочнее, нужна для больших нагрузок
Расчетная нагрузка	Нормативная × 1,4	Без коэффициента 1,4 ангар рухнет при первом снегопаде
Круглая труба	Для арочных ангаров	Только она дает правильную работу на сжатие
Горячекатаный двутавр	Цельный, без швов	Обязателен при крановых нагрузках

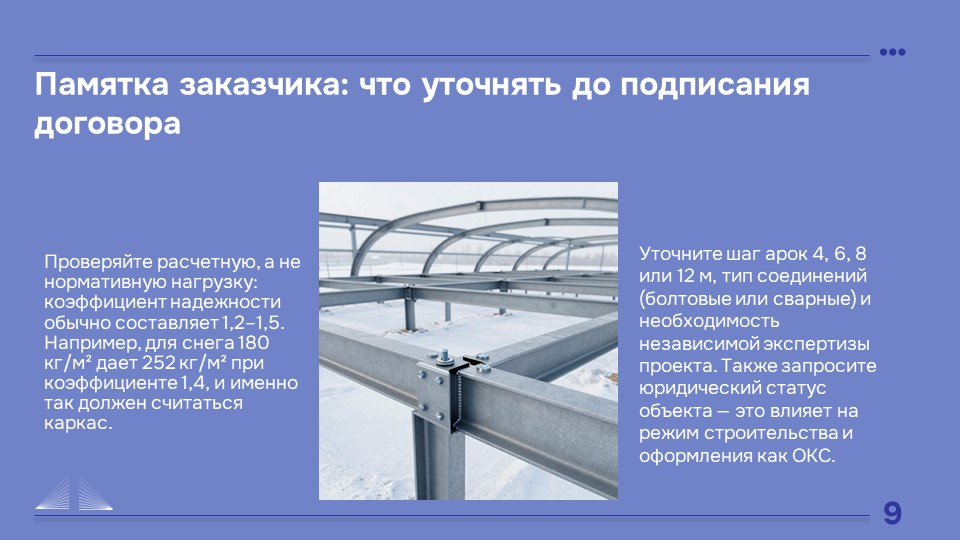

Таблица-памятка для заказчика

Что спрашивать	Почему важно	Какой ответ правильный
«Какая марка стали?»	С245 слабее С345 на 40%	Для ферм и рам пролетом >18 м — С345
«Какие трубы используете?»	У каждой формы свое применение	Арочные — круглые; ЛМК — профильные
«Двутавр горячекатаный или сварной?»	Сварной дешевле, но требует контроля	Если есть кран — только горячекатаный
«Считаете по нормативной или расчетной нагрузке?»	Разница в прочности — до 40%	Только расчетная (с коэффициентом 1,4)
«Учитываете сочетания нагрузок?»	Снег и ветер действуют вместе	Да, по СП 20.13330.2016

Почему «МС Билдингс» написал этот словарь?

Потому что честный подрядчик заинтересован в том, чтобы заказчик понимал, за что платит. Мы не используем сложные термины, чтобы запутать. Мы используем инженерный подход, чтобы построить надежный ангар.

Что мы гарантируем:

· Только расчетные нагрузки по СП 20.13330.2016 (с коэффициентом 1,4)

· Указание марок стали (С245 и С345) в проекте

· Применение профилей строго под задачу (круглые трубы для арок, профильные для ЛМК)

· Горячекатаный двутавр при крановых нагрузках

· Все соединения — только болтовые

Если после прочтения словаря у вас остались вопросы — задайте их нашим инженерам. Мы переведем любой термин с «строительного» на «человеческий».
