Предел и степень огнестойкости тентового ангара что на самом деле подтверждают сертификаты

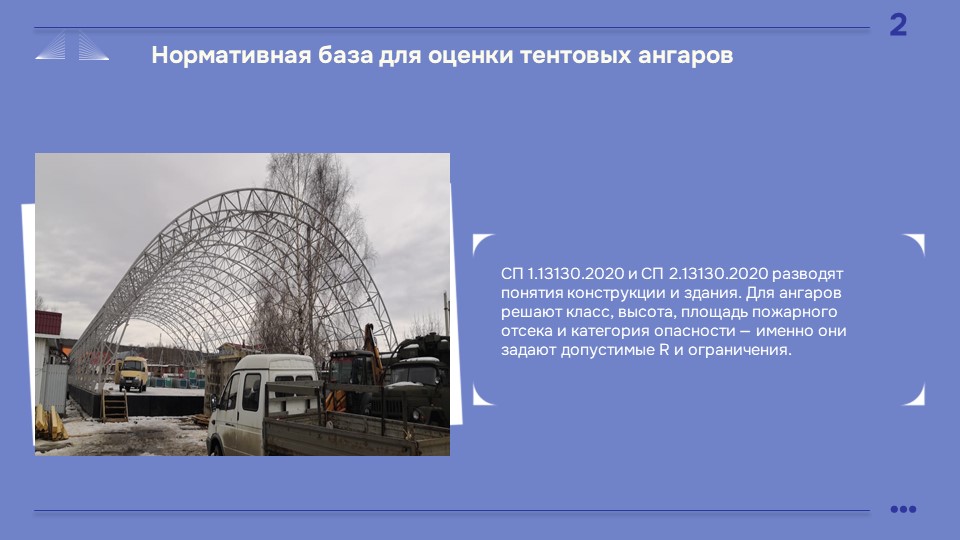

Заказчики каркасно-тентовых сооружений всё чаще сталкиваются с сертификатами, где указано «предел огнестойкости здания — 15 минут» или «тентовый ангар соответствует IV степени огнестойкости». На первый взгляд это звучит убедительно. Однако с точки зрения нормативных документов — СП 1.13130.2020 «Системы противопожарной защиты. Ограничение распространения пожара» и СП 2.13130.2020 «Системы противопожарной защиты. Обеспечение огнестойкости объектов защиты» — большинство таких формулировок либо неточны, либо вовсе не имеют отношения к зданию как к целостному объекту.

В этой статье разбираем:

·        из чего складывается предел огнестойкости;

·        как определяется степень огнестойкости здания;

·        почему сертификат на металлический каркас или тентовое полотно сам по себе не подтверждает пожарную безопасность ангара;

·        какие требования на самом деле предъявляются к металлоконструкциям для достижения R15;

·        какой должна быть приведённая толщина металла (ПТМ) для незащищённых стальных конструкций.

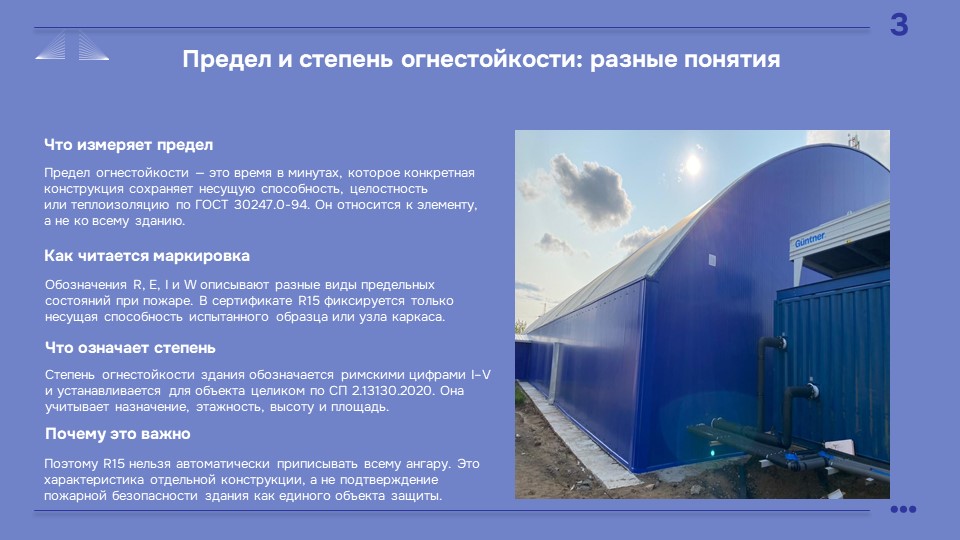

Предел огнестойкости и степень огнестойкости — не одно и то же

Это два принципиально разных понятия, которые в маркетинговых материалах производителей тентовых ангаров часто путают или намеренно смешивают.

Предел огнестойкости — это время в минутах, в течение которого конкретная строительная конструкция сохраняет нормируемые показатели при стандартном огневом испытании по ГОСТ 30247.0-94.

Показатели обозначаются буквами:

·        R — потеря несущей способности;

·        E — потеря целостности;

·        I — потеря теплоизолирующей способности;

·        W — предельная плотность теплового потока.

Когда в сертификате написано «R15», это означает, что испытанный (или расчётный) образец конструкции — конкретная балка, ферма, узел каркаса — продержался 15 минут по потере несущей способности. Это характеристика образца или узла, а не здания в целом .

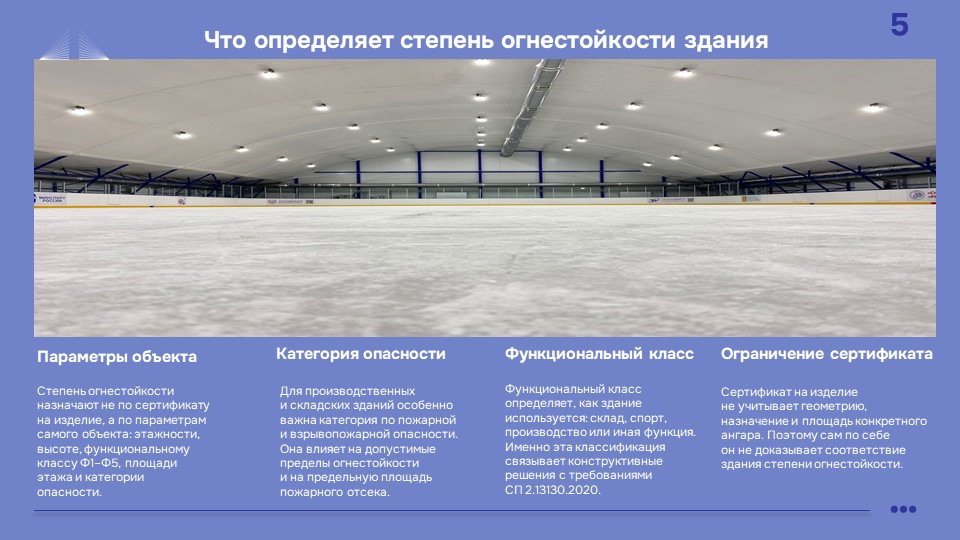

Степень огнестойкости здания (обозначается римскими цифрами I–V) — это классификационная характеристика, которая устанавливается СП 2.13130.2020 для конкретного объекта с учётом:

·        этажности и высоты здания;

·        класса функциональной пожарной опасности (Ф1–Ф5);

·        площади этажа в пределах пожарного отсека;

·        категории по пожарной и взрывопожарной опасности (для производственных и складских зданий) .

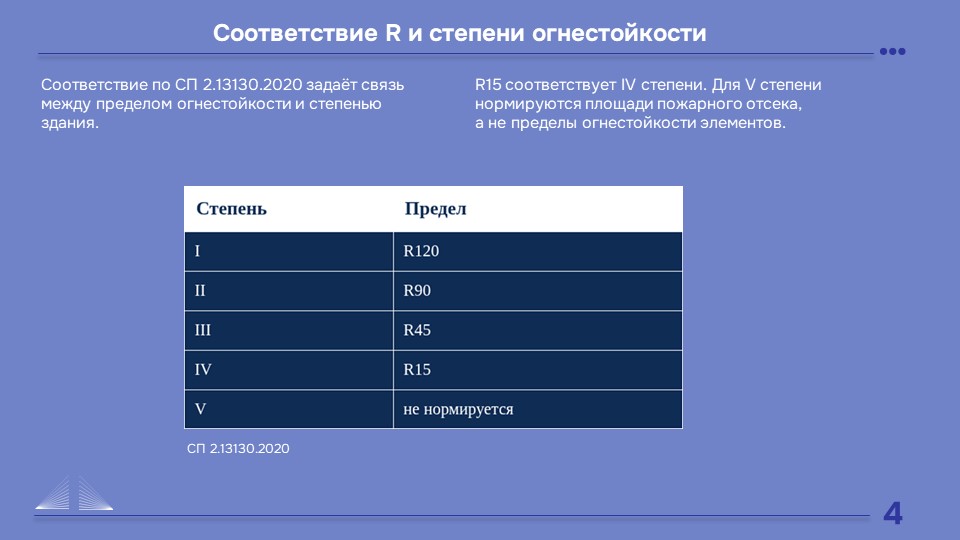

Соответствие степени огнестойкости и предела огнестойкости несущих элементов

Согласно таблице СП 2.13130.2020, установлено следующее соответствие:

Первый практический вывод: предел R15 по таблице соответствует IV степени огнестойкости, а не V, как иногда указывают в описаниях тентовых ангаров.

У зданий V степени пределы огнестойкости конструкций вообще не нормируются. Но взамен для них жёстко нормируется площадь этажа в пределах пожарного отсека .

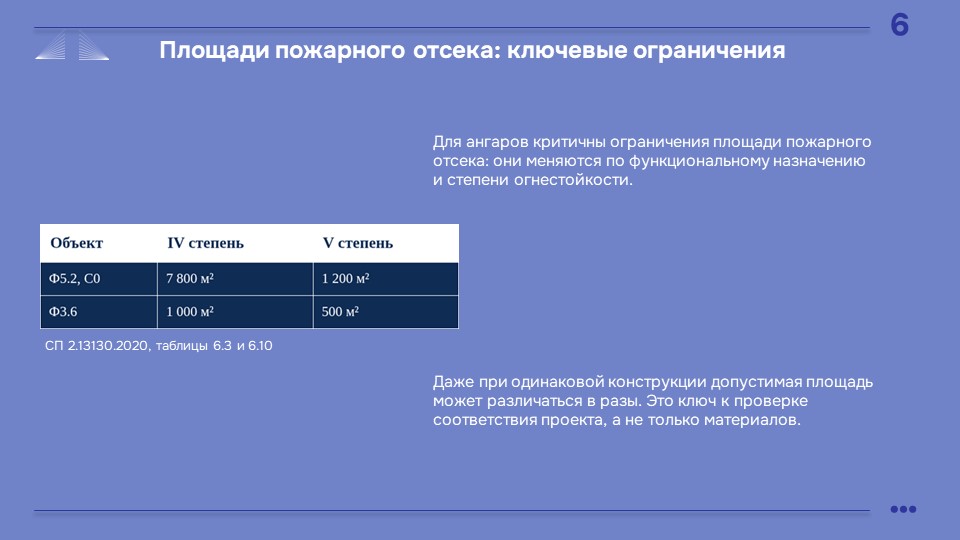

Степени огнестойкости зданий: привязка к площади пожарного отсека

Определение степени огнестойкости имеет чёткую привязку к площади пожарного отсека. Рассмотрим ключевые таблицы из СП 2.13130.2020.

Складские здания (класс Ф5.2)

Источник: Таблица 6.3 СП 2.13130.2020

Примечания к таблице:

·        ** — для мобильных (сборно-разборных) зданий.

·        При оборудовании автоматическими установками пожаротушения площади этажей (кроме IV и V степеней) допускается увеличивать на 100% .

Спортивные сооружения класса Ф3.6 (без трибун для зрителей)

Источник: Таблица 6.10 СП 2.13130.2020

Следовательно, степень огнестойкости имеет чёткую привязку к площади пожарного отсека. Если фактическая площадь ангара превышает табличное значение, допустимое для V степени с учётом его функционального назначения, соответствие нормам можно подтвердить только разработкой специальных технических условий (СТУ) — индивидуального документа, обосновывающего отступление от типовых требований для конкретного объекта.

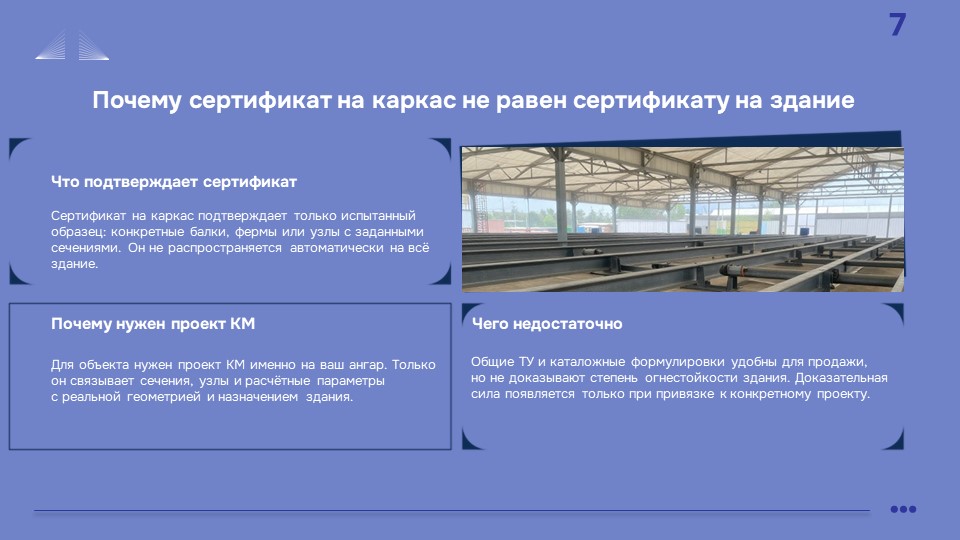

Почему сертификат на каркас — это не то же самое, что степень огнестойкости здания

Степень огнестойкости — характеристика здания как целого объекта защиты. Она фиксируется в проектной документации на конкретное сооружение и учитывает его геометрию, площадь, назначение и класс пожарной опасности.

Сертификат соответствия на металлический каркас как изделие подтверждает только то, что испытанный образец выдержал определённые условия в лаборатории. Он не может и не должен подтверждать степень огнестойкости конкретного здания, потому что степень определяется проектом под этот объект, а не техническими условиями на комплектующие.

Поэтому, если поставщик высылает вам сертификат с указанием предела огнестойкости каркаса R15, обращайте внимание на две принципиальные детали:

1.     Идентификация объекта. Сертификат должен быть оформлен конкретно на ваш каркас с указанием типоразмеров, сечений и геометрических параметров именно вашего сооружения. Общие формулировки без привязки к вашему объекту не имеют доказательной силы.

2.     Ссылка в сертификате. В графе «Нормативная документация» или «Обозначение изделия» должна стоять ссылка не на общие ТУ на каркасно-тентовые ангары, а конкретно на ваш проект КМ (конструкции металлические). Только такая ссылка подтверждает, что испытанный или расчётный образец соответствует проектной документации именно для вашего здания, а не абстрактному изделию из каталога производителя.

Если в сертификате указаны только общие ТУ без привязки к вашему проекту КМ, такой документ не может служить подтверждением степени огнестойкости вашего ангара. Это формальный набор бумаг, который не заменяет проектных расчётов и не даёт вам оснований считать здание соответствующим нормам пожарной безопасности.

Что реально нужно каркасу, чтобы держать R15 без огнезащиты

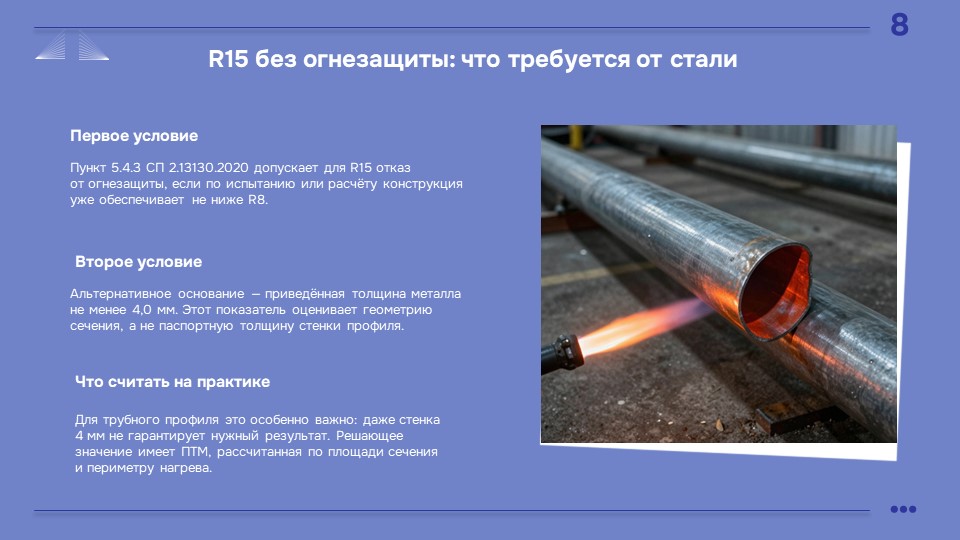

Согласно п. 5.4.3 СП 2.13130.2020 (с учётом изменения № 1 от 20.06.2023), для несущих стальных конструкций с требуемым пределом R15 (RE15, REI15) допускается не применять огнезащитные покрытия, если:

1.     по результатам испытаний или расчёта конструкция уже обеспечивает предел не менее R8, либо

2.     приведённая толщина металла (ПТМ) по ГОСТ Р 53295 составляет не менее 4,0 мм, независимо от фактического предела огнестойкости .

Что такое приведённая толщина металла (ПТМ) и почему 4 мм — это не толщина стенки трубы 4 мм

Приведённая толщина металла — это расчётный параметр: отношение площади поперечного сечения профиля к периметру его обогреваемой поверхности (ПТМ = S/P) .

Это не то же самое, что паспортная толщина стенки трубы, хотя для трубного профиля, обогреваемого по всему периметру, значение ПТМ обычно близко к фактической толщине стенки.

Практический вывод: чтобы каркас тентового ангара реально держал R15 без нанесения огнезащитных составов, нужен прокат с приведённой толщиной металла не менее 4,0 мм.

Для трубного профиля это означает, что фактическая толщина стенки должна составлять около 4,5 мм или более. Однако, как показывает практика, трубы с толщиной стенки 4,5 мм являются дефицитными на рынке, поэтому на практике часто применяют трубы с толщиной стенки не менее 5 мм.

Это ощутимо увеличивает металлоёмкость каркаса по сравнению с типовыми лёгкими профилями, которые используются в бюджетных тентовых ангарах без заявленной огнестойкости.

Пример из проектной документации

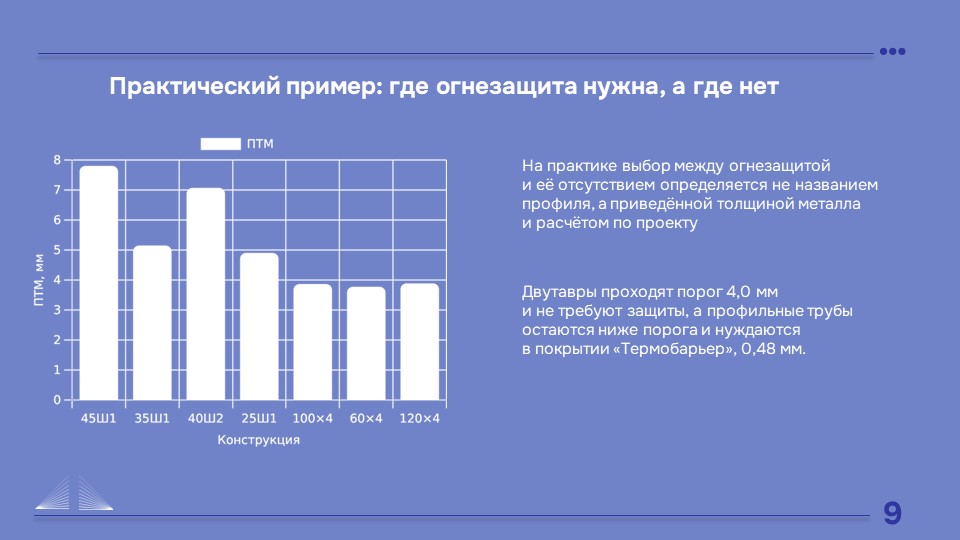

В реальном проекте здания IV степени огнестойкости с требуемым пределом R15 применяются следующие решения :

Обратите внимание: для профильных труб с фактической толщиной стенки 4 мм приведённая толщина металла составляет 3,77–3,89 мм, что менее требуемых 4,0 мм. Следовательно, для таких конструкций требуется нанесение огнезащитного покрытия.

Проект КМ — обязательный документ для любого здания

Любое капитальное или быстровозводимое здание, включая каркасно-тентовое сооружение, требует раздела проектной документации КМ (конструкции металлические).

Проект КМ:

·        определяет сортамент труб и профилей, толщину стенки, узлы соединений;

·        рассчитывает или подтверждает испытаниями фактический предел огнестойкости несущих элементов именно для данного здания;

·        увязывает полученные показатели со степенью огнестойкости, требуемой для объекта такой площади, этажности и назначения .

Без проекта КМ и соответствующих расчётов утверждение о степени огнестойкости конкретного ангара остаётся декларацией, не привязанной к реальному объекту.

Горючесть тентового полотна — это не огнестойкость здания

Ещё одна распространённая подмена понятий — когда группу горючести тентового полотна (например, Г1 — слабогорючее) преподносят как показатель, подтверждающий степень огнестойкости всего сооружения.

Это два показателя из разных нормативных документов:

·        группа горючести (Г1–Г4) определяется по ГОСТ 30244-94 и характеризует поведение материала обшивки при контакте с огнём — воспламеняется он или нет, насколько интенсивно горит;

·        огнестойкость (R, E, I) определяется по ГОСТ 30247.0-94 и характеризует способность несущей или ограждающей конструкции сохранять свои функции под нагрузкой в условиях пожара в течение нормируемого времени.

Слабогорючее полотно Г1 — неплохая характеристика материала обшивки сама по себе. Но она не суммируется с пределом огнестойкости каркаса и никак не может «дотягивать» здание до какой-либо степени огнестойкости — это независимые показатели, которые нормируются разными документами и не заменяют друг друга.

Итог: что должно быть в комплекте документов

Если производитель тентового ангара предоставляет только сертификат на металлический каркас (R15) или сертификат на тентовое полотно (Г1) — это документы на отдельные изделия и материалы. Они не подтверждают и не могут подтверждать степень огнестойкости здания в целом.

Полноценное подтверждение пожарной безопасности объекта включает:

1.     Проект КМ на конкретное здание с расчётом сортамента и обоснованием предела огнестойкости несущих конструкций .

2.     При необходимости — протоколы испытаний или расчёты по ГОСТ 30247.0-94 для принятых узлов и профилей.

3.     При превышении нормативной площади пожарного отсека для соответствующей степени огнестойкости — разработанные и согласованные СТУ (специальные технические условия).

4.     Отдельные сертификаты на материалы (в том числе на группу горючести обшивки) как дополнение к проекту, а не как его замену.

Рекомендации при выборе поставщика

При выборе поставщика каркасно-тентовых сооружений запрашивайте не только сертификаты на комплектующие, но и:

·        наличие проекта КМ на ваш конкретный объект;

·        при нестандартной площади — обоснование через СТУ;

·        расчёт приведённой толщины металла для несущих конструкций;

·        если заявлен предел R15 — подтверждение, что ПТМ составляет не менее 4,0 мм, либо наличие огнезащитного покрытия.

Это разница между реальным соответствием нормам пожарной безопасности и формальным набором бумаг.
