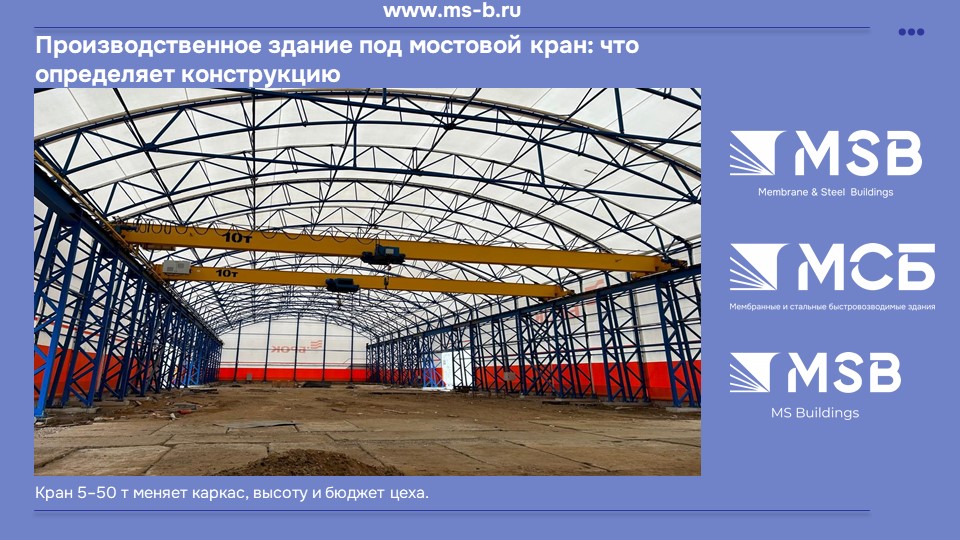

Производственное здание с мостовыми кранами (5-50 тонн)

Мостовой кран — это не просто оборудование. Это фактор, который полностью меняет конструкцию металлокаркаса, стоимость строительства и требования к высоте цеха. Ошибка в расчете крановой нагрузки или высоты подъема приводит к тому, что кран не может поднять оборудование, либо фермы начинают «гулять» при каждом перемещении груза.

В этой статье мы разберем:

·          как изменяется металлоемкость каркаса при переходе от кран-балки 5 т к мостовому крану 50 т;

·          расчет крановых нагрузок и их влияние на подкрановые пути и колонны;

·          формулу высоты цеха от пола до низа фермы (без ошибок);

·          реальные примеры производственных зданий от ООО «МС Билдингс» (МСБ) для кранов 5 т, 10 т и 20 т.

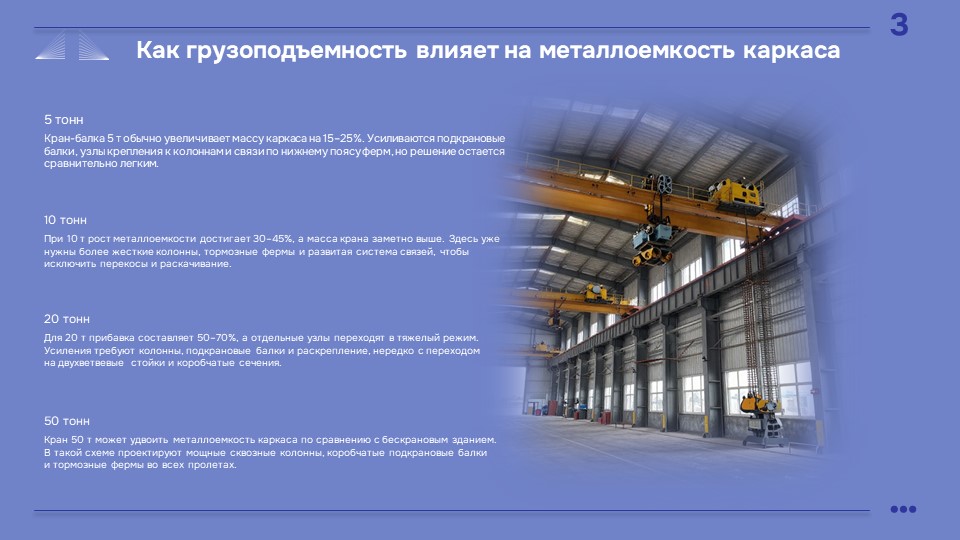

1. Как грузоподъемность крана меняет металлокаркас (и цену)

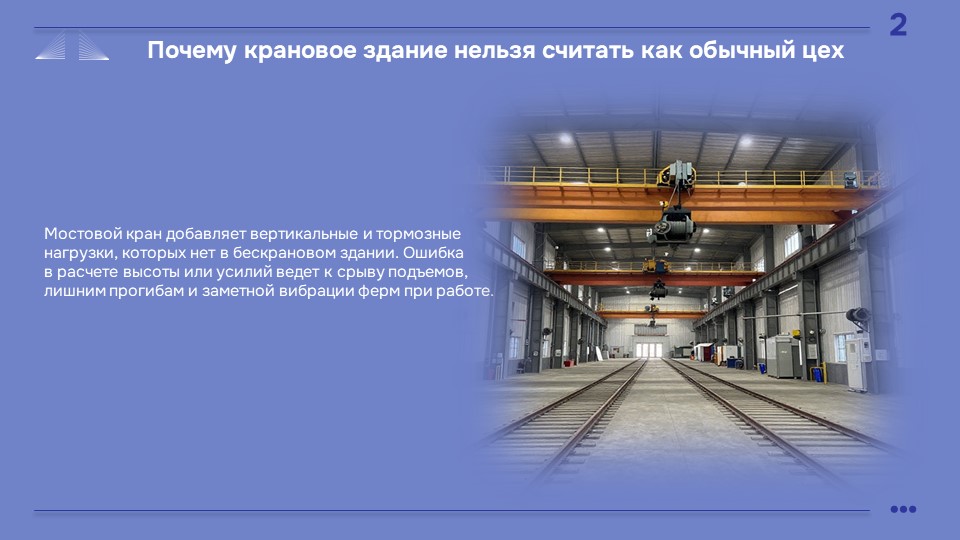

Мостовой кран создает горизонтальные (тормозные) и вертикальные (вес груза + тележки + моста) нагрузки, которых нет в бескрановых зданиях. Чем тяжелее кран, тем массивнее должны быть колонны, подкрановые балки и связи жесткости.

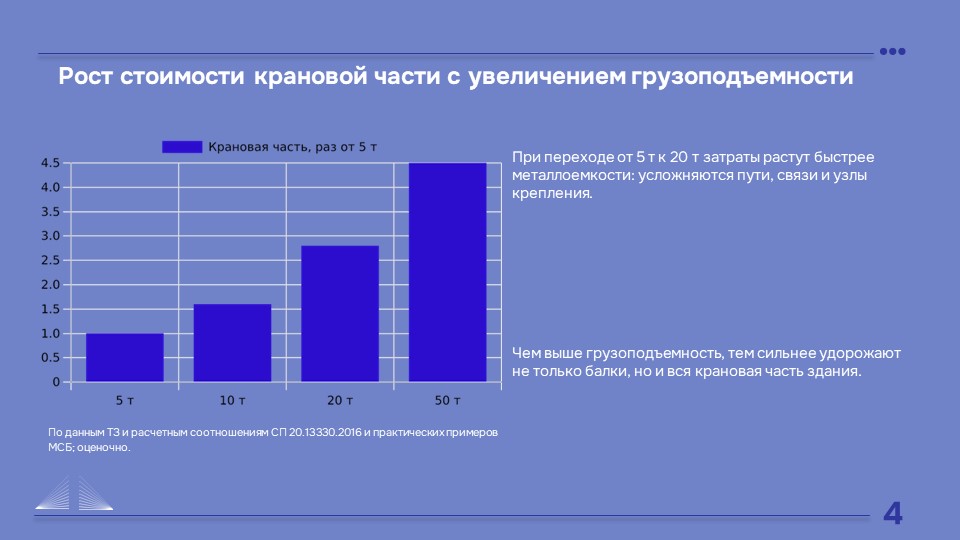

Формула: При увеличении грузоподъемности крана с 5 т до 20 т металлоемкость каркаса растет примерно в 1,5–1,7 раза, а стоимость крановой части (подкрановые пути, тормозные конструкции, усиление колонн) — в 2,5–3 раза. Для крана 50 т стоимость крановой части может превышать стоимость самого бескранового каркаса.

2. Расчет крановых нагрузок и подкрановые пути

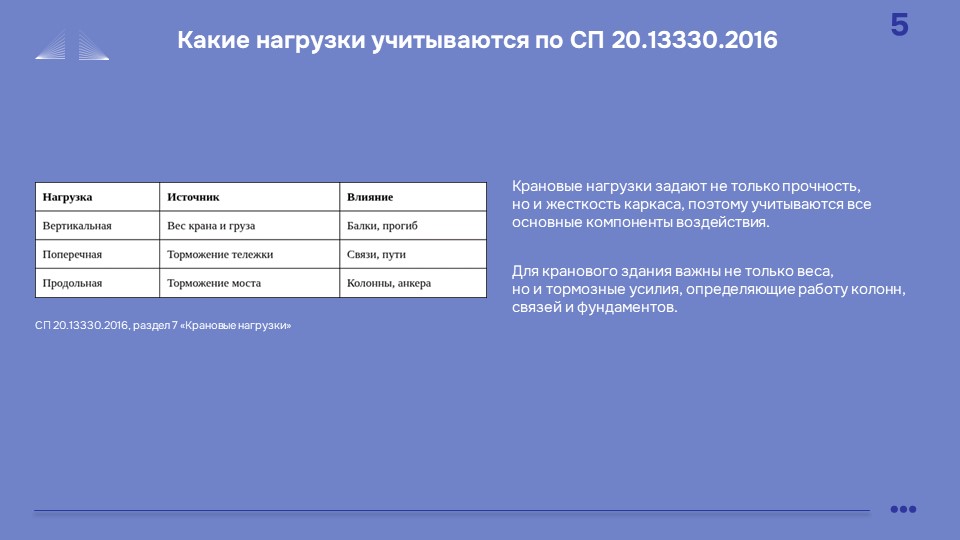

2.1. Какие нагрузки нужно учитывать (по СП 20.13330.2016)

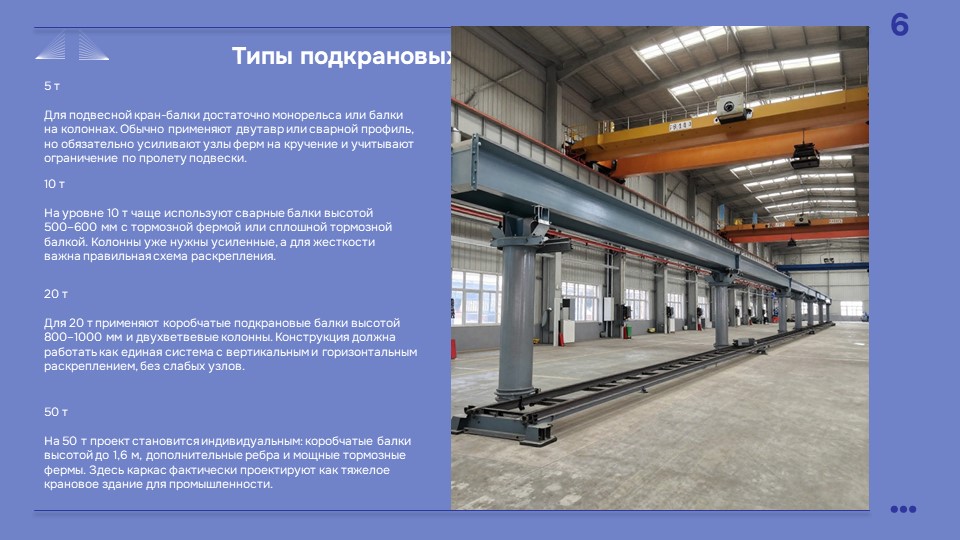

2.2. Типы подкрановых путей для кранов 5-50 т

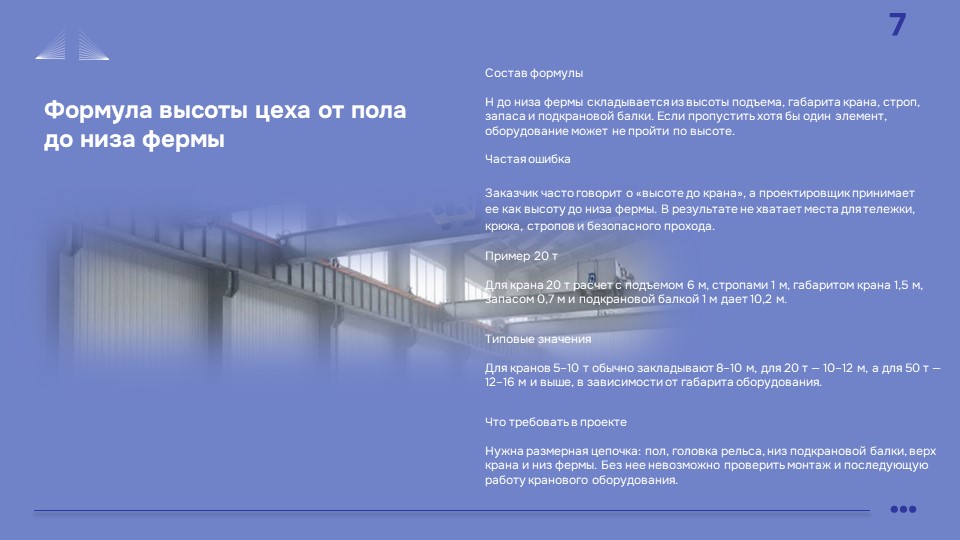

3. Высота цеха от пола до низа фермы: формула без ошибок

Самая частая ошибка: заказчик называет «высоту до крана», а проектировщик закладывает высоту до низа фермы, не учитывая габарит крана, стропы и запас. Правильная формула:

Н (до низа фермы) = Н_кр + h_крана + h_строп + h_запаса + h_подкрановой_балки

Где:

·          Н_кр — максимальная высота подъема груза (по техзаданию, например, подъем оборудования на высоту 6 м);

·          h_крана — высота мостового крана от головки рельса до верхней точки крана (для крана 10 т — 0,8-1,2 м; для 20 т — 1,2-1,8 м; для 50 т — 2,0-2,5 м);

·          h_строп — высота строп (такелажа) от груза до крюка (обычно 0,5-1,5 м в зависимости от типа груза);

·          h_запаса — запас по высоте (0,5-1,0 м) для удобства строповки и безопасного прохода крана под фермами;

·          h_подкрановой_балки — высота подкрановой балки (от уровня пола до головки рельса) + высота самой балки.

Пример для крана 20 т (подъем груза на 6 м, стропы 1 м, кран высотой 1,5 м, подкрановая балка высотой 1 м):

·          Н_кр = 6 м (высота подъема от пола до груза)

·

o             h_крана = 1,5 м (от головки рельса до верха крана)

·

o             h_строп = 1 м (минимальные стропы)

·

o             h_запаса = 0,7 м

·

o             h_подкрановой_балки = 1 м (от пола до головки рельса)

o             ИТОГО: Н (до низа фермы) = 10,2 м

Если же нужна высота в коньке для арочного здания, то добавляется стрела подъема арки (от стенки до конька). Для пролета 24 м и высоты стенки 9 м стрела может быть 3-4 м.

Вывод: При заказе здания под кран всегда требуйте чертеж с размерной цепочкой: пол → головка рельса → низ подкрановой балки → верх крана → низ фермы. Типовое значение для кранов 5-10 т — Н=8-9 м, для 20 т — Н=10-12 м, для 50 т — Н=12-16 м и выше.

4. Примеры производственных зданий с кранами от МСБ (до 1500 м²)

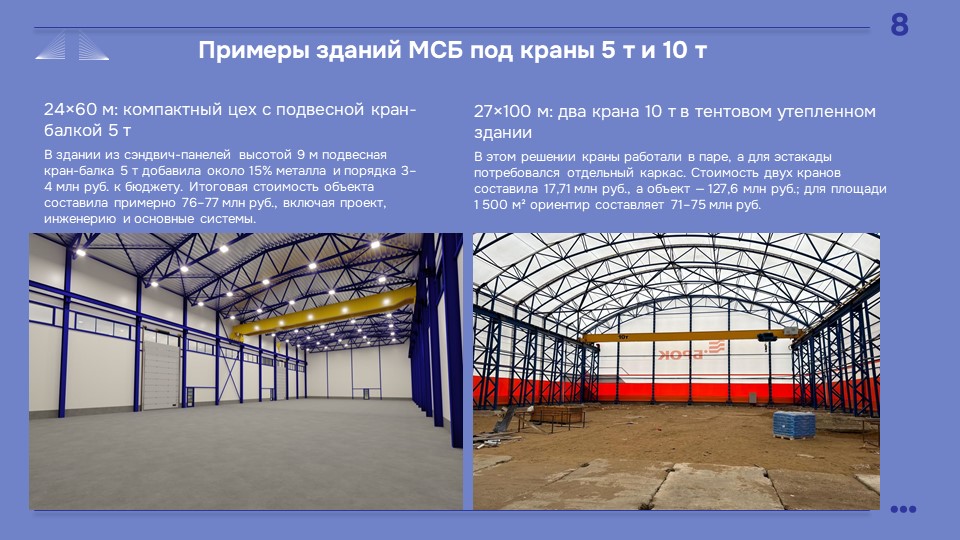

4.1. Кран-балка 5 т (подвесная) в здании из сэндвич-панелей 24×60 м (1 440 м²)

4.2. Мостовой кран 10 т (опорный) в тентовом утепленном здании 27×100 м (2 700 м²) — масштабируем до 1 500 м²

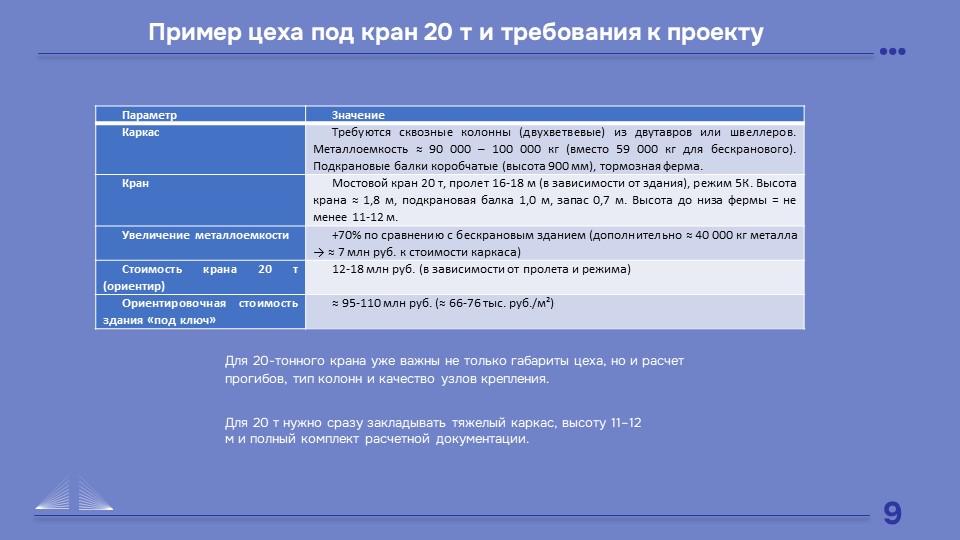

4.3. Мостовой кран 20 т (оценочный пример для цеха 18×80 м, 1 440 м²)

5. Нормативы и проверки: что требовать от проектировщика

При заказе здания с мостовым краном обязательно получите от подрядчика:

1.        Расчет крановых нагрузок по СП 20.13330.2016 (раздел 7 «Крановые нагрузки»). Проверьте: учтены ли коэффициенты сочетаний, динамический коэффициент, группа режима работы крана.

2.        Чертежи КМ с подкрановыми путями (сечение балок, тормозные фермы, узлы крепления к колоннам). Не допускайте монтажной сварки на колоннах — только болтовые соединения.

3.        Деформационный расчет — прогиб подкрановых балок не более 1/400 L (для кранов 5-10 т) и не более 1/600 L (для 20-50 т).

4.        Сертификаты на краны и подкрановые пути (завод-изготовитель, паспорт, разрешение Ростехнадзора при грузоподъемности > 10 т).

5.        Расчет высоты до низа фермы (с учетом габарита крана, строп, запаса). Не соглашайтесь на округления «вниз».

Ключевые выводы

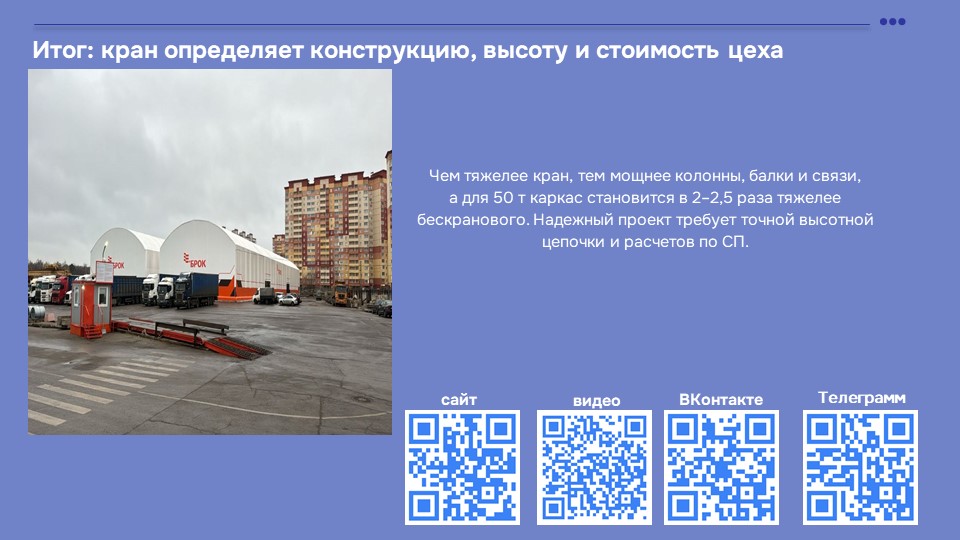

1.        Грузоподъемность мостового крана радикально влияет на металлоемкость каркаса: кран 5 т добавляет 15-25% к массе металла, 10 т — 30-45%, 20 т — 50-70%, 50 т — 100-150% (каркас становится в 2-2,5 раза тяжелее бескранового). Подкрановые балки для 50 т — только коробчатые, высотой до 1,6 м.

2.        Правильная формула высоты цеха от пола до низа фермы: Н = Н_подъема + h_крана + h_строп + h_запаса + h_подкрановой_балки. Типовые значения: для крана 5-10 т — 8-10 м, для 20 т — 10-12 м, для 50 т — 12-16 м. Ошибка в высоте делает невозможной строповку или проход крана под фермами.

3.        Подкрановые пути для кранов 10-50 т — это не просто двутавр. Требуются сварные коробчатые балки (высота 500-1600 мм), тормозные фермы (или сплошные тормозные балки), сквозные колонны (двухветвевые) и специальные связи жесткости. Прогиб балок нормируется 1/400 L – 1/600 L.

4.        Реальные примеры зданий до 1500 м² с кранами от ООО «МС Билдингс» (МСБ): здание из сэндвич-панелей 24×60 м + подвесная кран-балка 5 т — ≈76-77 млн руб. (≈53 тыс. руб./м²); арочное тентовое здание 27×100 м (пропорционально 1 500 м²) + мостовой кран 10 т — ≈71-75 млн руб. (≈49 тыс. руб./м²); цех 18×80 м под кран 20 т (оценка) — ≈95-110 млн руб. (≈66-76 тыс. руб./м²). Цены указаны с НДС 22% и включают фундамент, полы, инженерию, проект, но без наружных сетей.

5.        При заказе требуйте расчет крановых нагрузок по СП 20.13330.2016, чертежи КМ с подкрановыми путями, деформационный расчет прогибов (≤ L/400 – L/600), сертификаты на краны (разрешение Ростехнадзора для >10 т) и проверенную высотную цепочку. Компания МСБ проектирует здания под краны 5-50 т на собственном производстве (10 000 м²), с болтовыми соединениями, антикоррозийной защитой PRODECOR (80 мкм) и расчетами по СП 20.13330.2016 и СП 16.13330.2017.

Нужно производственное здание под мостовой кран 5-50 тонн? Присылайте параметры (грузоподъемность, высота подъема, пролет, режим работы) — мы подготовим КП с расчетом крановых нагрузок, подкрановых путей и полной стоимостью каркаса, ограждения и кранового оборудования.
