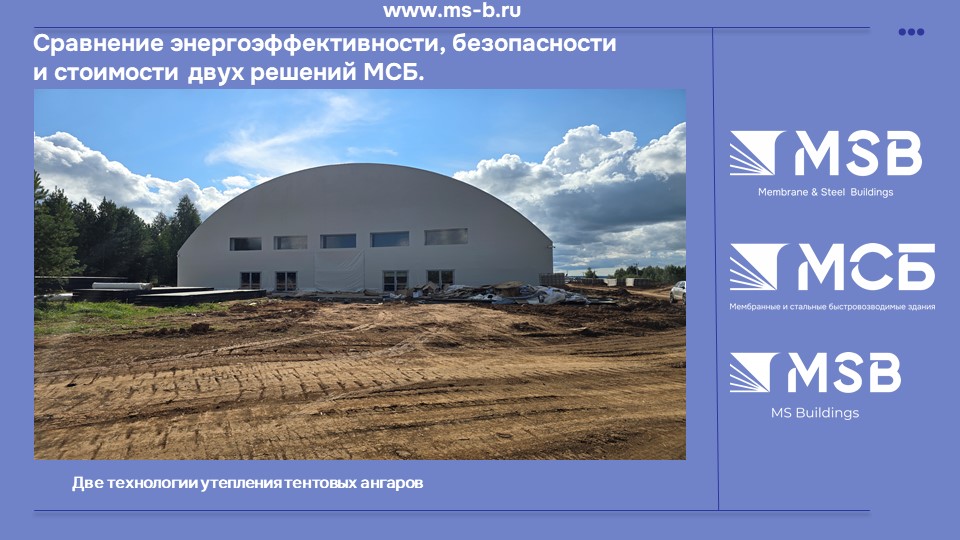

Технологии утепления тентовых ангаров Гибкий сэндвич (ТУ 23.99.19-002-45384498-2021) vs Трехслойная оболочка с воздушной прослойкой

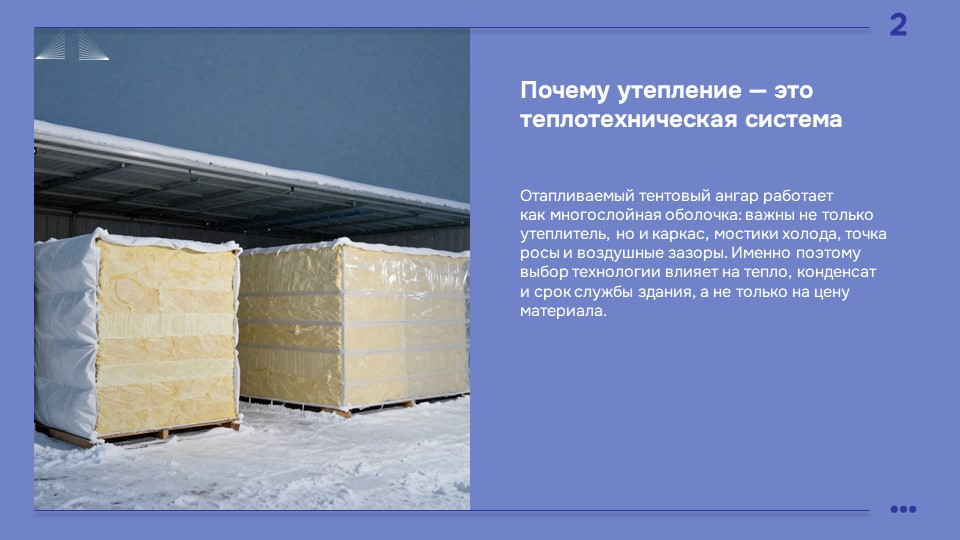

Строительство отапливаемого тентового ангара — это не просто укладка утеплителя между двумя слоями тента. Это создание сложной теплотехнической системы, где каждый слой влияет на итоговое теплосопротивление, отсутствие конденсата и стоимость всего здания.

В этой статье мы разберем две принципиально разные технологии утепления, применяемые в ООО «МС Билдингс» (МСБ):

1.        Панели тентовые трехслойные с базальтовым утеплителем («Гибкий сэндвич») по ТУ 23.99.19-002-45384498-2021.

2.        Стандартная трехслойная оболочка с воздушной прослойкой (наружный тент по верхнему поясу арки + утеплитель (строительный синтепон) на внутреннем тенте + внутренний тент по нижнему поясу).

А также дадим четкие критерии выбора: где и когда какая технология лучше.

1. Технология №1: Панели тентовые трехслойные с базальтовым утеплителем («Гибкий сэндвич»)

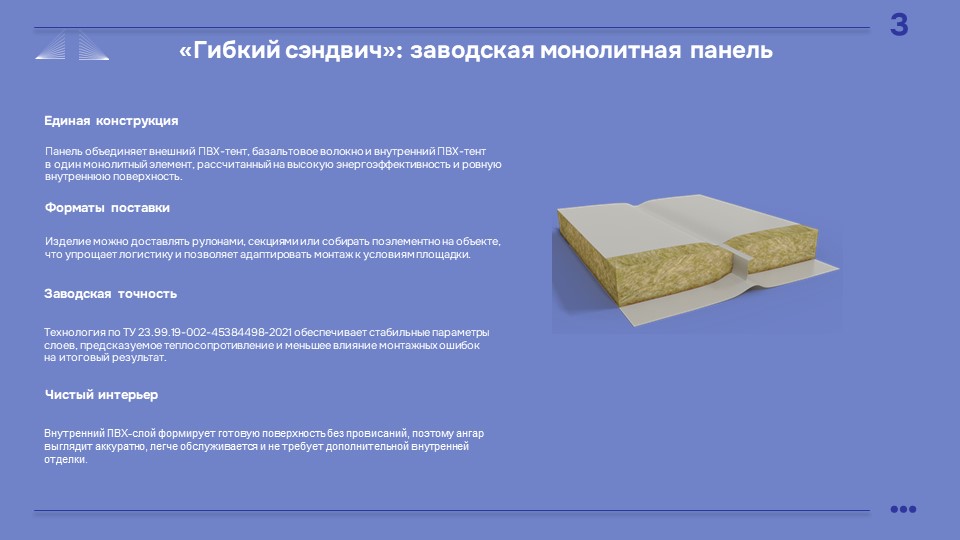

Это инновационное, заводское решение, при котором все три слоя (внешний ПВХ-тент, базальтовое волокно, внутренний ПВХ-тент) соединены в единую, монолитную панель. Она поставляется на объект готовыми рулонами или секциями. Для удобства транспортировки и монтажа возможна поэлементная сборка на месте.

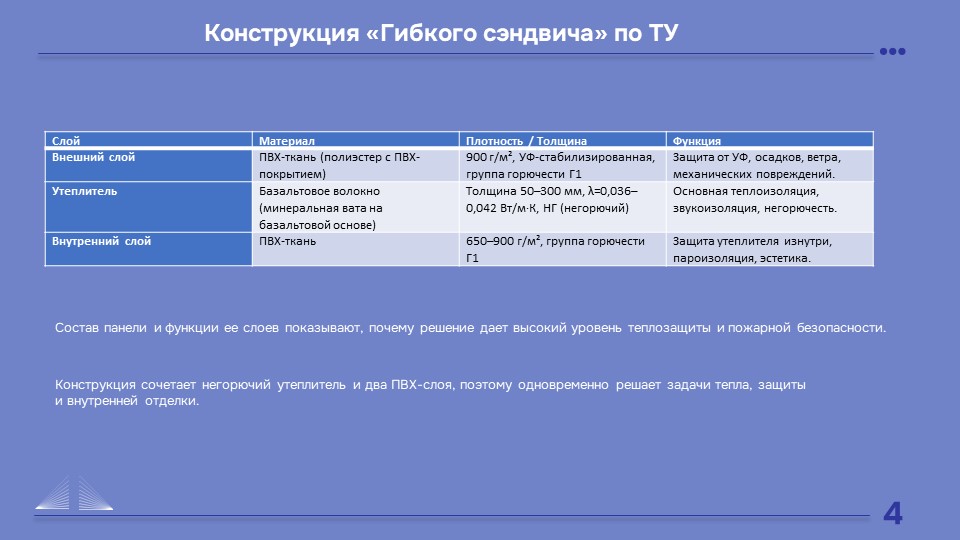

1.1. Конструкция «Гибкого сэндвича» (согласно ТУ 23.99.19-002-45384498-2021)

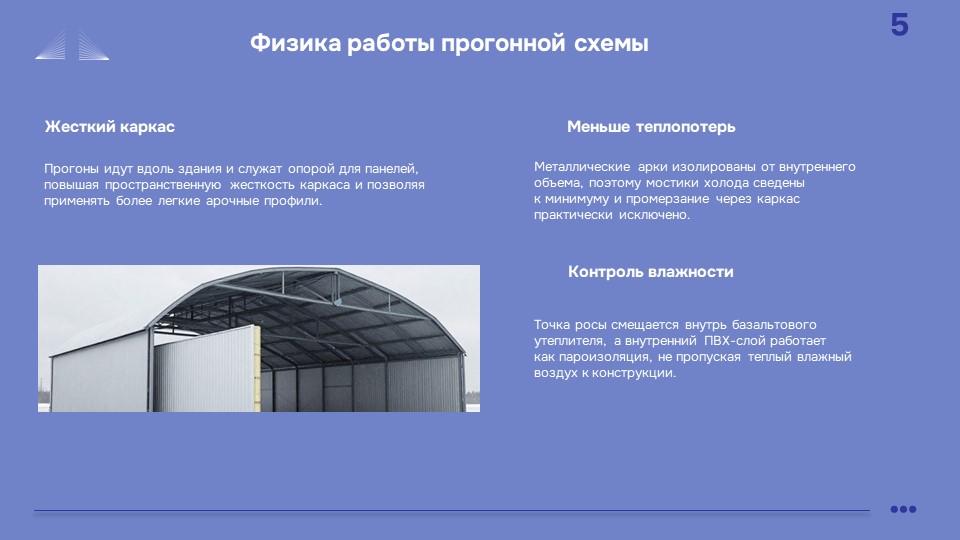

1.2. Как это работает (физика процессов)

1.        Прогонная система: Каркас арок имеет прогоны (элементы, идущие вдоль здания), к которым крепятся панели гибкого сэндвича. Это увеличивает жесткость каркаса и позволяет использовать более легкие профили арок.

2.        Нет мостиков холода: Металлические арки либо находятся снаружи панели, либо закрыты от внутреннего пространства, что исключает промерзание через каркас.

3.        Нет конденсата: Точка росы находится внутри базальтового волокна. Внутренний ПВХ-слой (пароизолятор) не пропускает теплый влажный воздух к утеплителю.

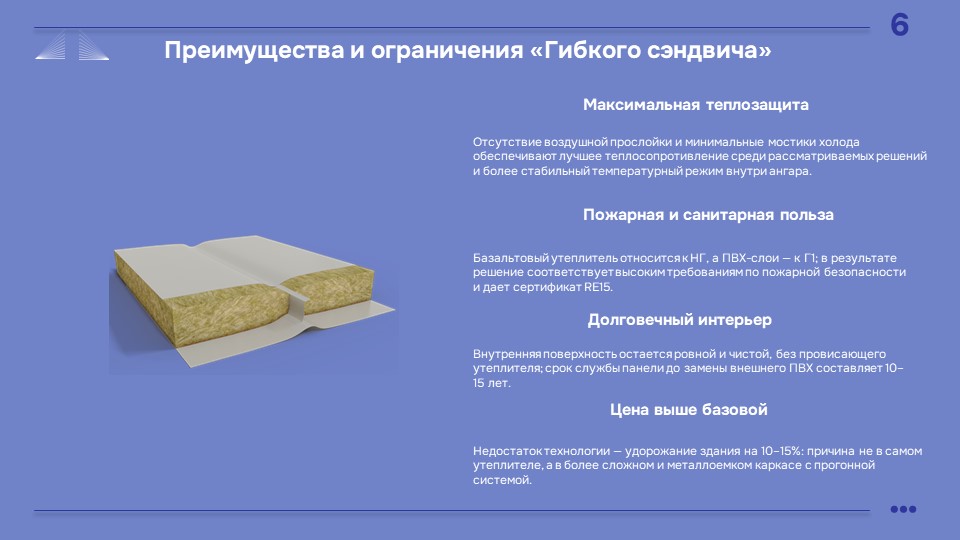

1.3. Преимущества «Гибкого сэндвича»

·          Максимальная энергоэффективность: Отсутствие воздушных прослоек и мостиков холода через каркас обеспечивает наилучшее теплосопротивление.

·          Быстрый монтаж: Готовые панели или поэлементная сборка позволяют закрыть большие площади в 2–3 раза быстрее.

·          Чистота изнутри: Внутренний слой — это готовый, моющийся потолок и стены, без провисающего утеплителя.

·          Противопожарная безопасность: Базальтовый утеплитель (НГ) и ПВХ (Г1) дают высокий класс. Есть сертификат RE15.

·          Долговечность: Срок службы панели до замены внешнего ПВХ — 10–15 лет. Замена — только внешнего слоя.

1.4. Недостатки и ограничения

·          Цена: Общая стоимость здания на 10–15% выше, чем у технологии с воздушной прослойкой. Это обусловлено не разницей в стоимости самих утеплителей (она минимальна), а применением более сложного и металлоемкого каркаса с прогонной системой.

2. Технология №2: Трехслойная оболочка с воздушной прослойкой

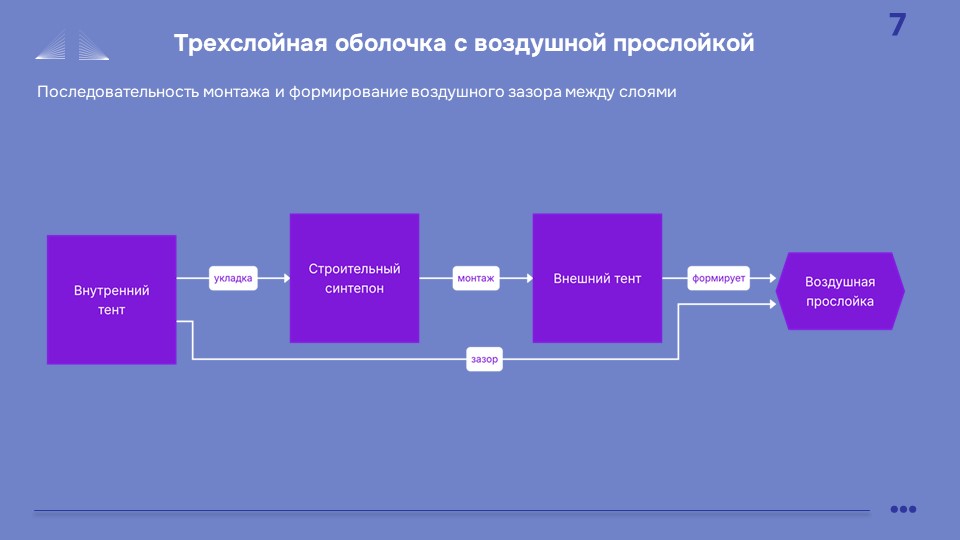

Это классическая технология, популярная из-за простоты и экономичности. Утеплитель укладывается на внутренний тент, который уже закреплен на арках. Затем сверху монтируется внешний тент, причем он крепится к верхнему поясу арки, в то время как внутренний — к нижнему поясу. Между ними образуется воздушная прослойка, высота которой равна расстоянию между верхним и нижним поясами арки.

2.1. Высота воздушной прослойки

Высота воздушной прослойки не фиксирована и зависит от геометрии арочного каркаса:

·          Для пролетов 12–18 м: 1200–1500 мм.

·          Для пролетов 20–30 м и более: 1500–2000 мм.

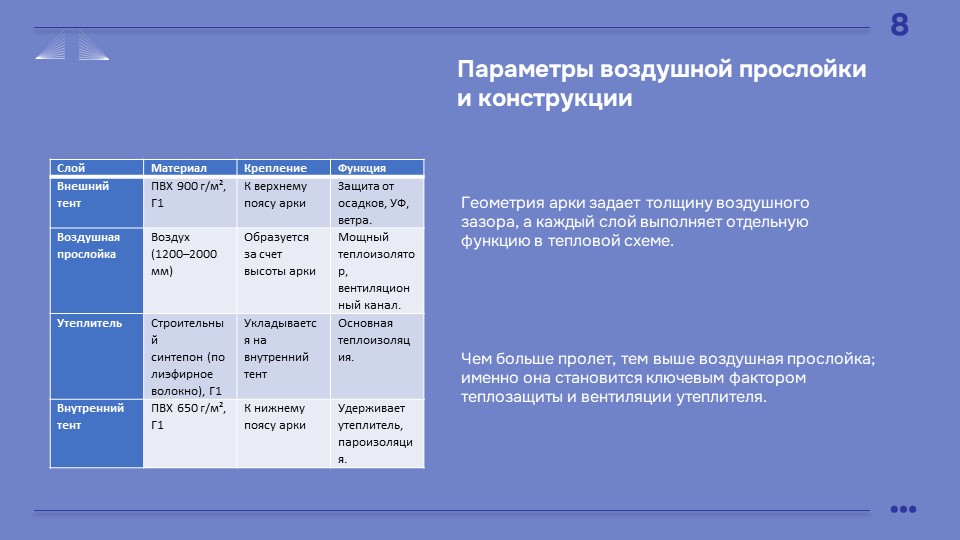

2.2. Конструкция «Трехслойной оболочки с воздушной прослойкой»

Важно: В качестве утеплителя для трехслойной оболочки используется строительный синтепон на основе полиэфирного волокна, имеющий сертификат группы горючести Г1 (слабогорючий). Это негорючий материал (НГ), специально разработанный для утепления тентовых конструкций, с низкой теплопроводностью и высокой упругостью.

2.3. Преимущества

·          Экономичность: Общая стоимость здания на 10–15% ниже за счет более легкого и дешевого каркаса (беспрогонная система — тент крепится непосредственно к аркам) и более доступного утеплителя (строительный синтепон против базальта в ПВХ-оболочке).

·          Простота и скорость: Меньше элементов каркаса, проще и быстрее монтаж.

2.4. Недостатки и ограничения

·          Мостики холода: Арка проходит через все слои (крепится и к верхнему, и к нижнему тентам), что создает металлические мостики холода, снижающие общую энергоэффективность.

·          Конвекция воздуха: В высокой воздушной прослойке возможно движение воздуха, снижающее теплозащиту (требуются горизонтальные диафрагмы).

·          Эстетика: Внутренний тент может провисать между арками, видны очертания арок.

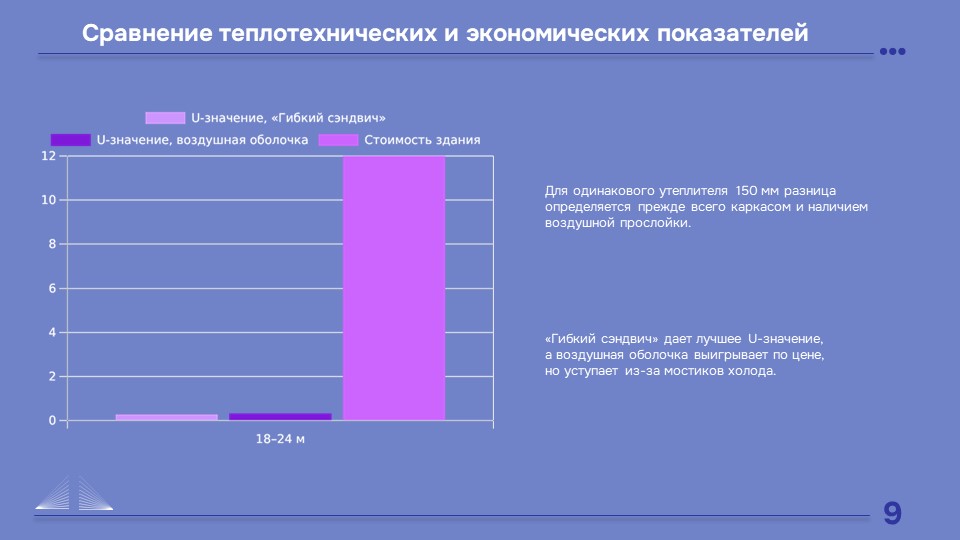

3. Сравнение двух технологий (для пролетов 18–24 м, утеплитель 150 мм)

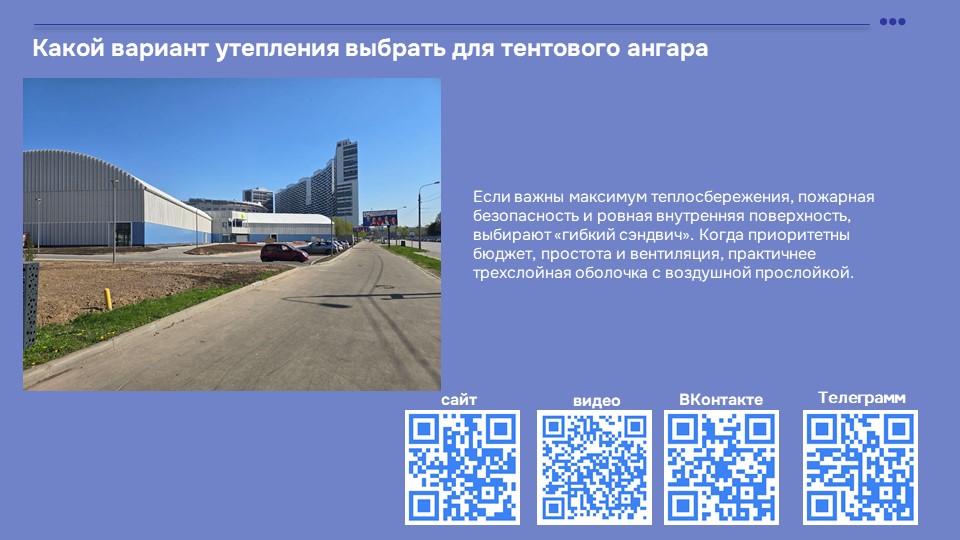

4. Что выбрать для разных задач?

4.1. «Гибкий сэндвич» (ТУ 23.99.19-002-45384498-2021) — выбирайте, если:

·          Требуется максимальная энергоэффективность (отапливаемый склад с постоянным режимом, дорогое отопление).

·          Высокие требования к пожарной безопасности (спорткомплексы, ФОКи, объекты с массовым пребыванием людей).

·          Важна эстетика и ровная внутренняя поверхность без провисаний.

4.2. «Трехслойная оболочка с воздушной прослойкой» — выбирайте, если:

·          Бюджет ограничен, но нужен отапливаемый ангар (экономия на каркасе и утеплителе — 20–40%).

·          Большие пролеты (от 24 м) — мощная воздушная прослойка (до 2 м) создает отличную теплоизоляцию.

·          Важна вентиляция утеплителя (сезонные склады с перепадами температур и влажности).

Ключевые выводы

1.        Две технологии утепления МСБ: (1) «Гибкий сэндвич» — заводская панель ПВХ+базальт+ПВХ, прогонный каркас (дороже). (2) Трехслойная оболочка — два тента + утеплитель из строительного синтепона (Г1) + воздушная прослойка 1200–2000 мм, беспрогонный каркас (дешевле).

2.        Разница в цене здания (10–15%) обусловлена не утеплителем, а конструкцией каркаса: прогонная система гибкого сэндвича требует больше металла. Стоимость самих «пирогов» кровли различается минимально.

3.        В трехслойной оболочке утеплитель — строительный синтепон с сертификатом Г1, а не минеральная вата. Это негорючий, легкий и упругий материал, специально предназначенный для тентовых конструкций.

4.        Выбор за вами: гибкий сэндвич — максимальная энергоэффективность и безопасность, но дороже. Трехслойная оболочка — бюджетное решение с отличной теплоизоляцией за счет огромной воздушной прослойки (до 2 м).

Нужна помощь в выборе технологии утепления? Пришлите параметры — мы рассчитаем экономику для вашего объекта.
