Начало разработки проектной документации будущего Термального комплекса в г. Тамбов

Компания МС БИЛДИНГС начала работу над проектной документацией нового термального комплекса в городе Тамбове, который станет флагманским объектом оздоровительного туризма в Центральном федеральном округе.

Концепция проекта включает следующие объемы:

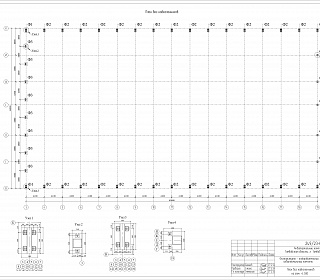

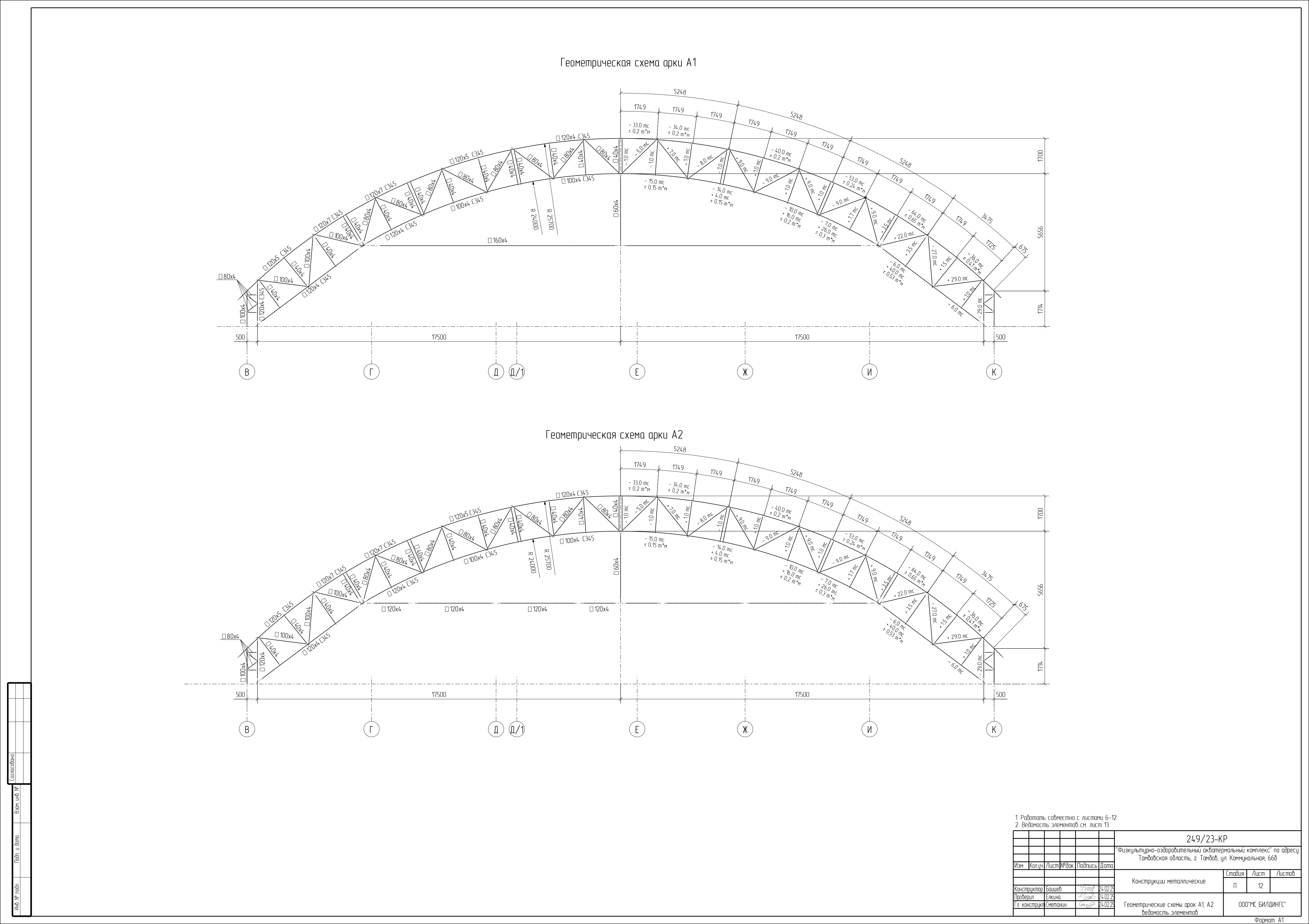

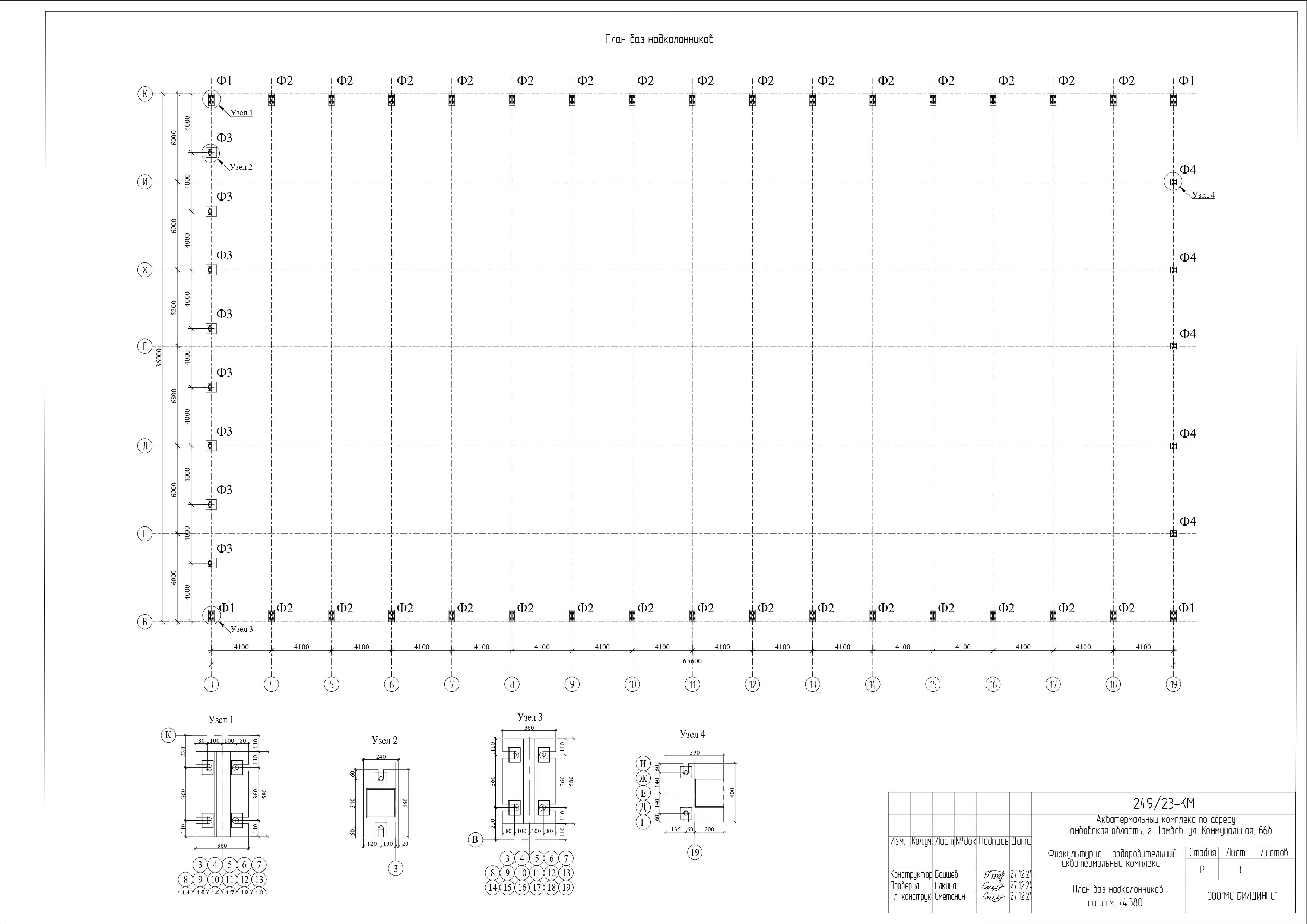

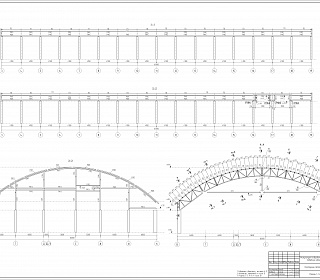

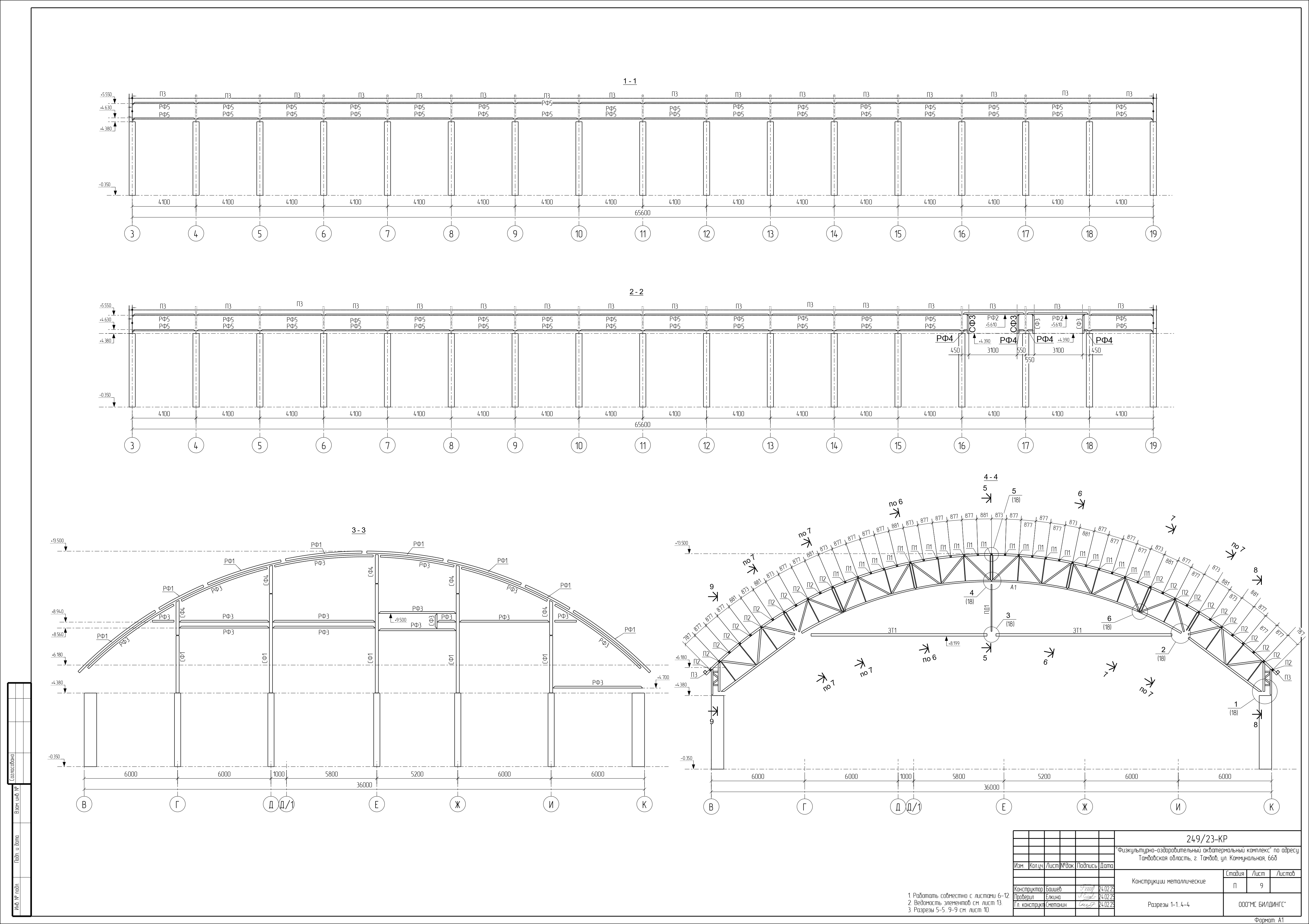

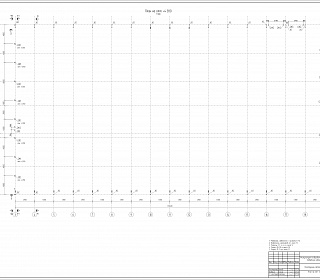

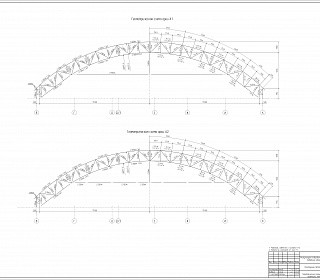

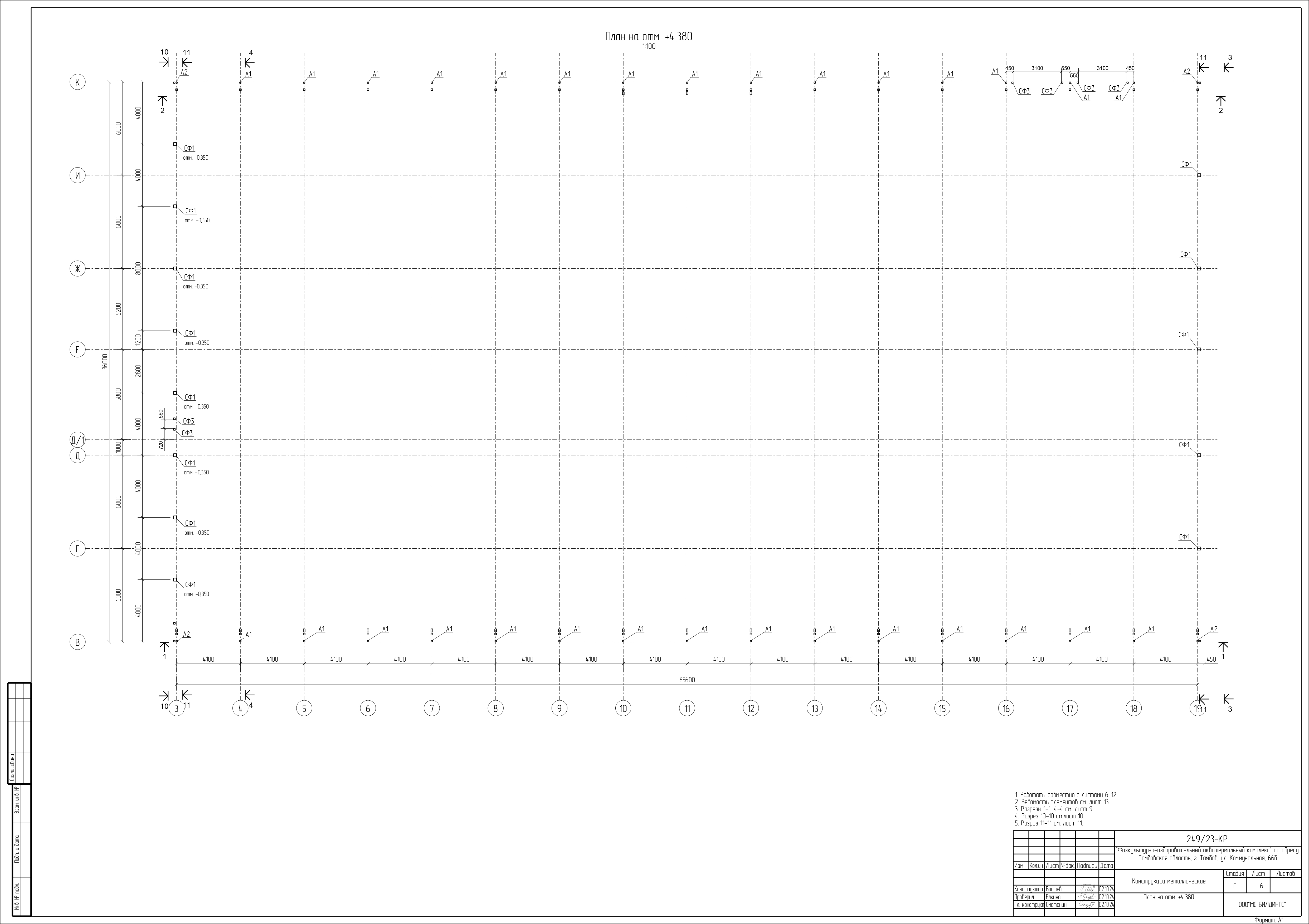

1. Сборно-разборное тентовое арочное здание, расположенное в осях 3-19/В-К и имеет размеры по крайним осям 65 х 36 м. Отметка верха покрытия 13,5 м. Поперечные рамы однопролетные, шаг расположения 4,1 м, пролет 36 м. Опирание арок на железобетонные колонны - шарнирное. Схема покрытия - прогонная. Прогоны разрезные, шарнирно опирающиеся на арки. В поперечном направлении общая устойчивость конструкции обеспечивается за счет жесткого сопряжения железобетонных колонн с фундаментом. Устойчивость арок из плоскости по верхнему поясу обеспечивается прогонами, связями между прогонами и связями между верхними и нижними поясами. Устойчивость из плоскости по нижнему поясу обеспечивается системой связей и распорок.

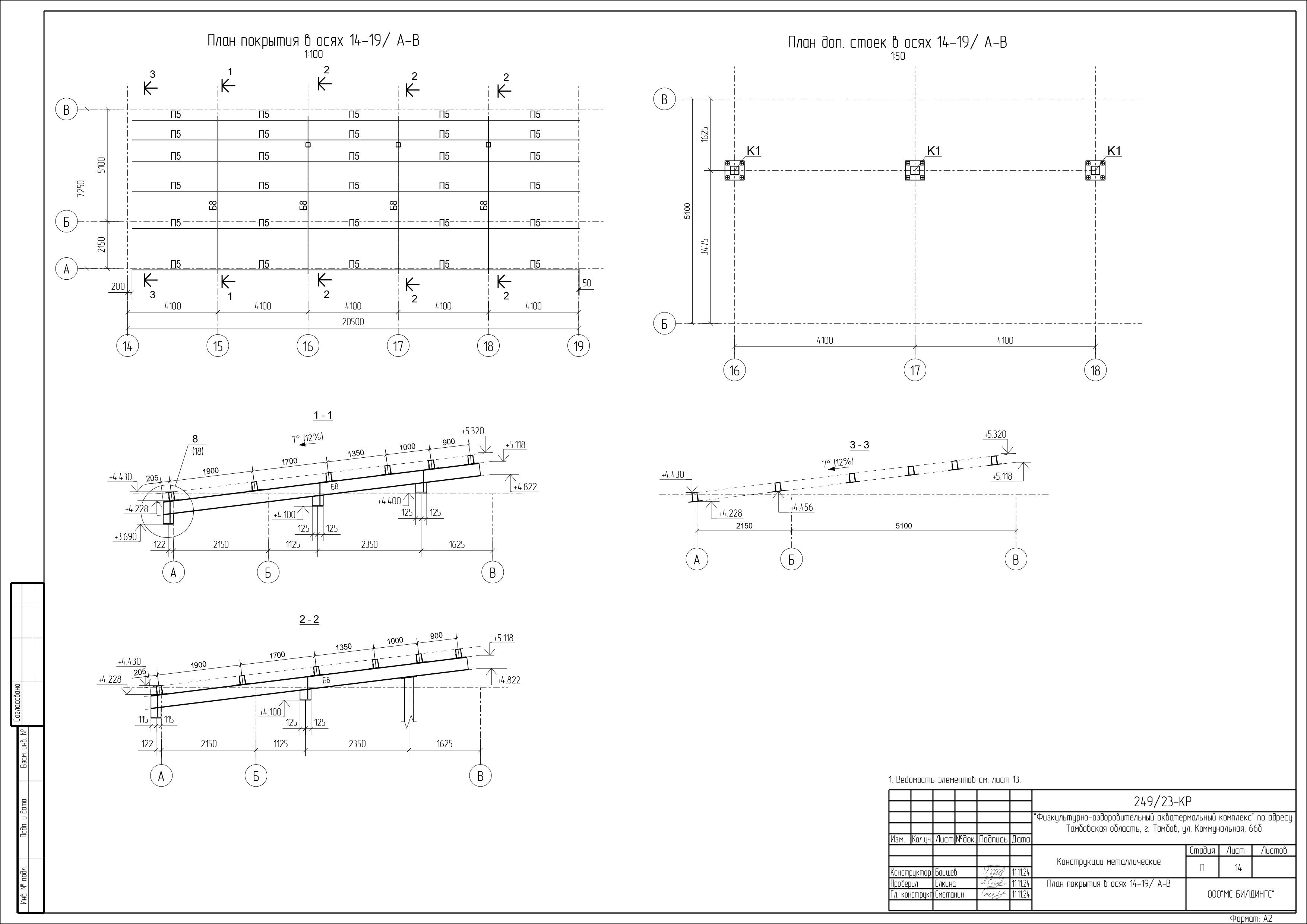

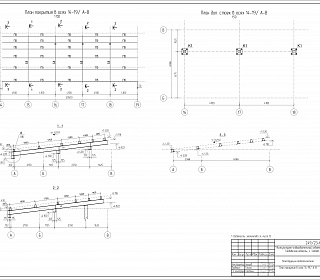

2. Покрытие в осях 14-19/А-В Покрытие в осях 14-19/А-В имеет размеры по крайним осям 20,5 х 7,23 м. Отметка верха покрытия - 5,0 м. Колонны здания выполнены из стального гнутого замкнутого профиля квадратного сечения. Балки, выполненные из двутавра шарнирно опираются на колонны или на кирпичную кладку. Сопряжения колонн с фундаментом - жесткое. Устойчивость и геометрическая неизменяемость конструкции обеспечивается жестким защемлением колонн в фундамент и системой связей.

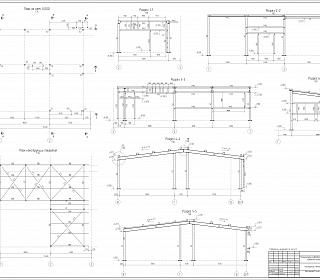

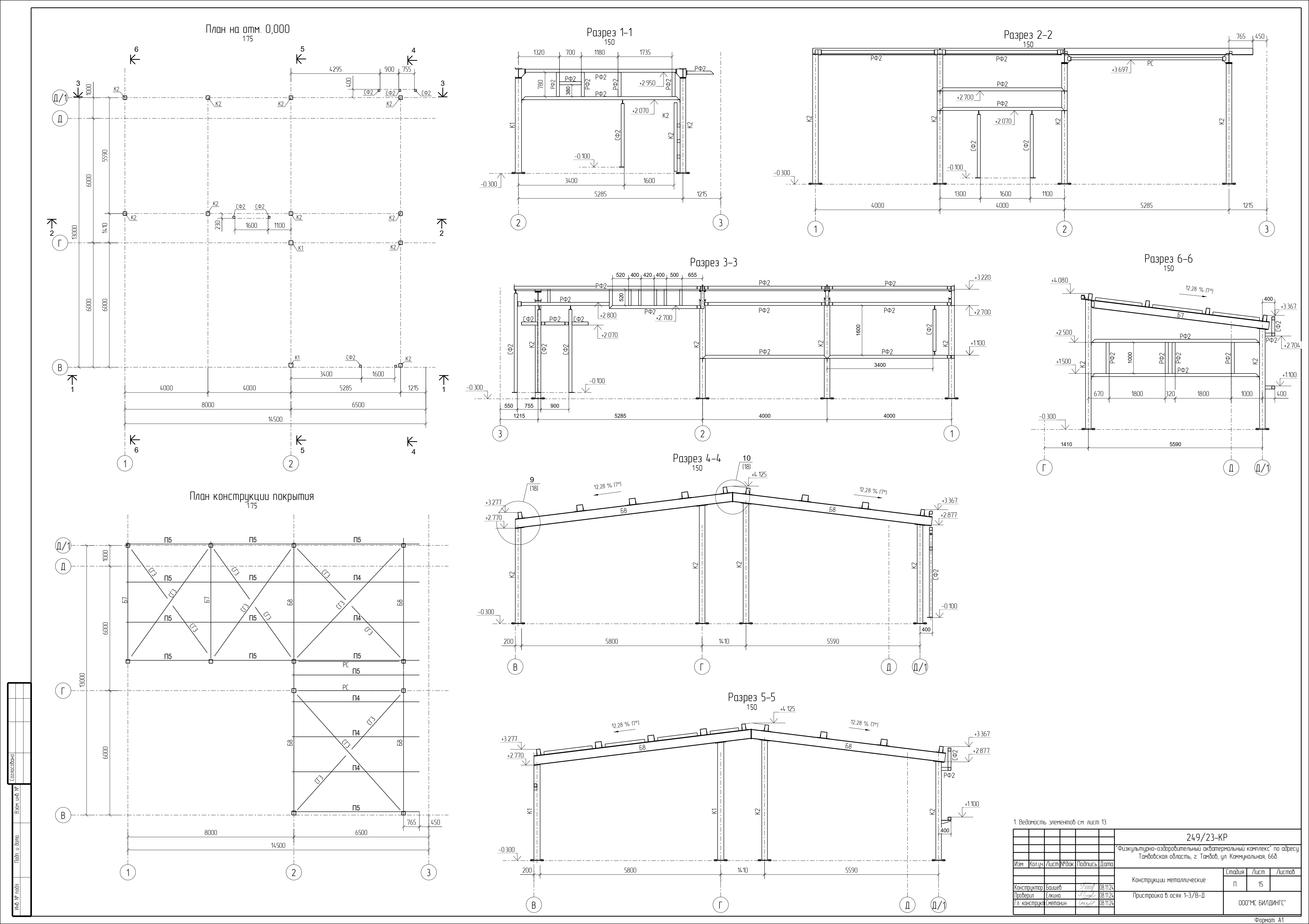

3. Котельная в осях 1-3/В-Д Здание котельной в осях 1-3/В-Д имеет размеры по крайним осям 13,0 х 14,5 м. Отметка верха покрытия - 4.0 м. Колонны здания выполнены из стального гнутого замкнутого профиля квадратного сечения, на которые опираются балки, выполненные из двутавра. Сопряжения балок с колоннами - шарнирное, колонн с фундаментом - жесткое. Устойчивость и геометрическая неизменяемость конструкции обеспечивается жестким защемлением колонн в фундамент и системой.

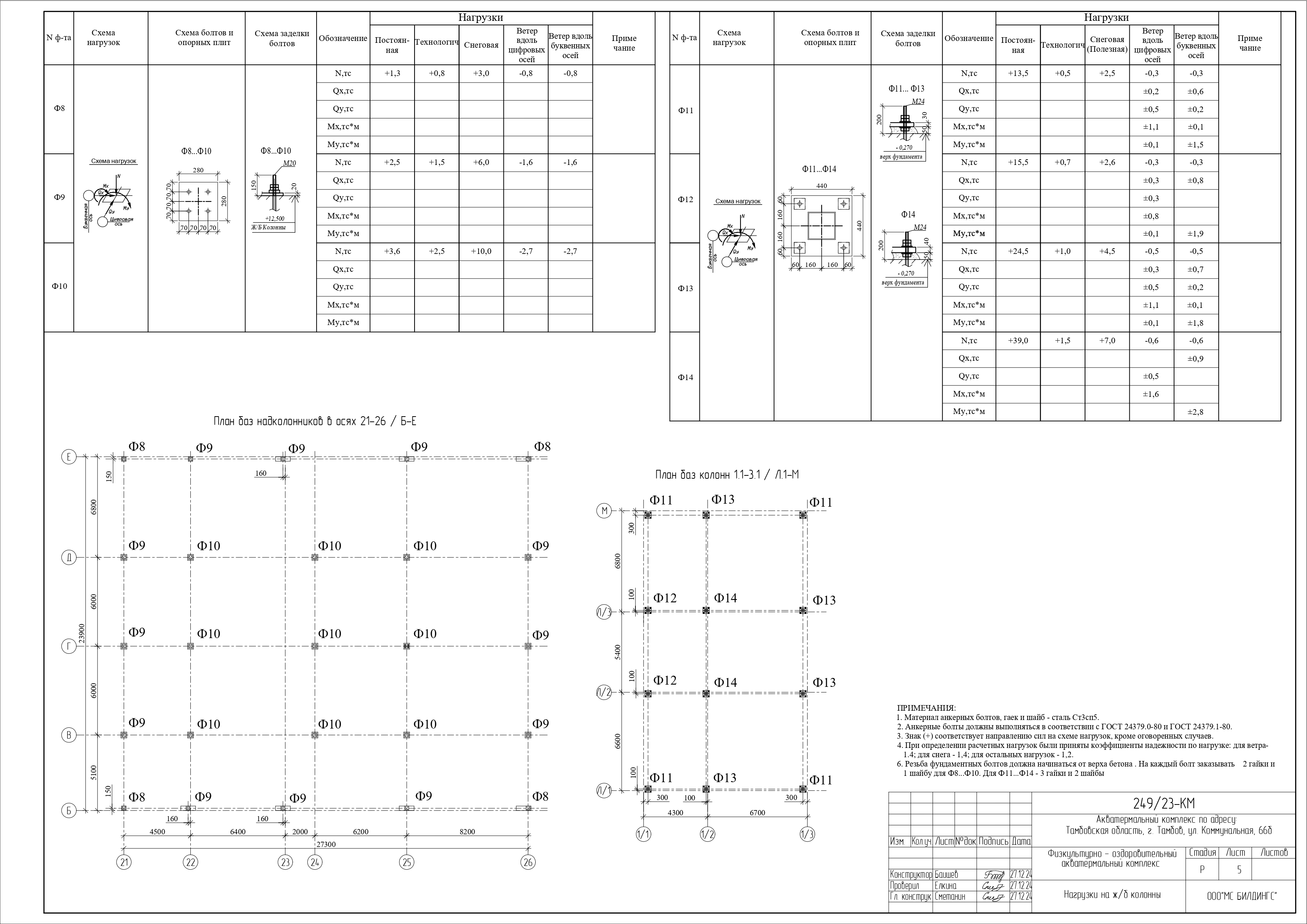

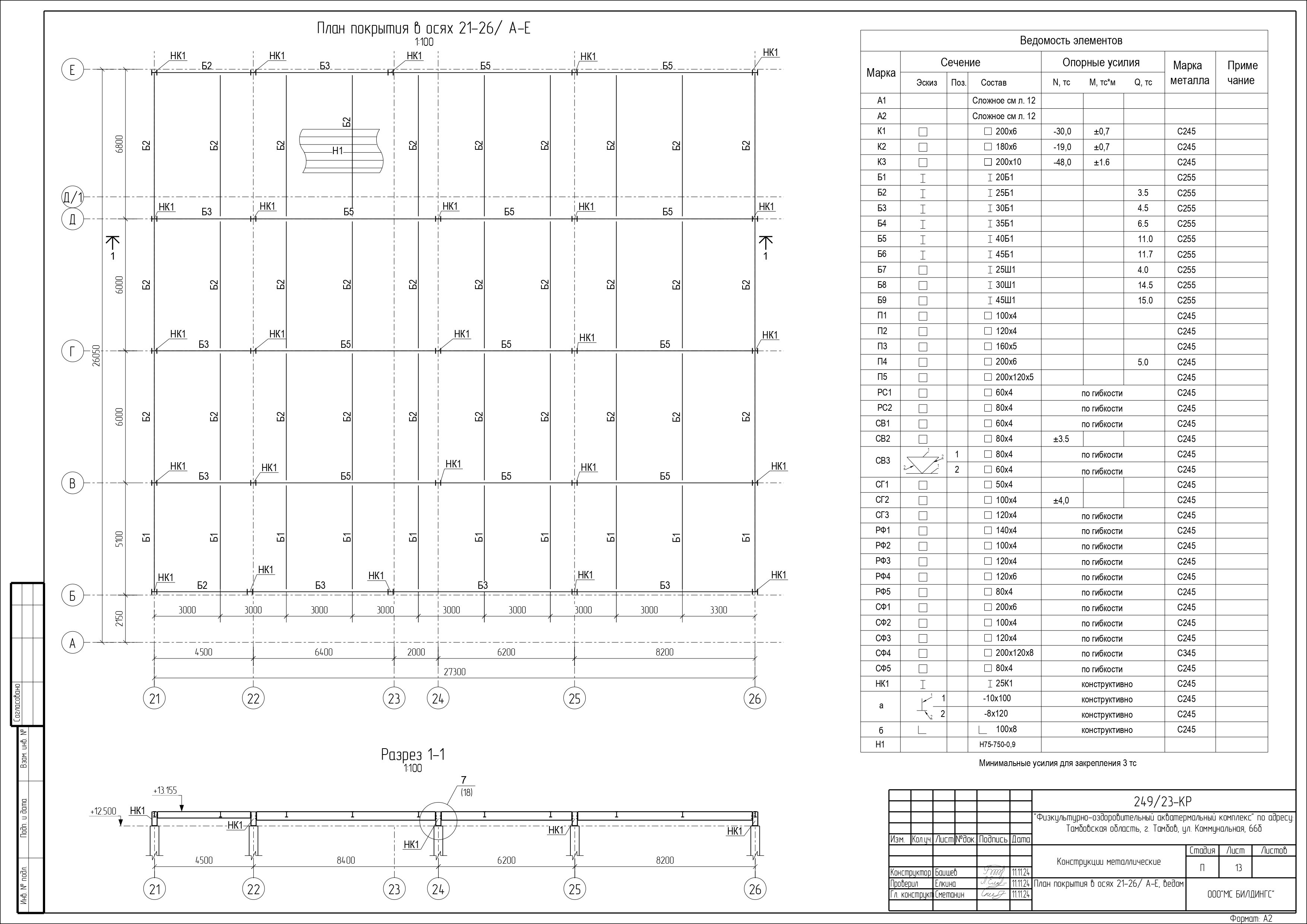

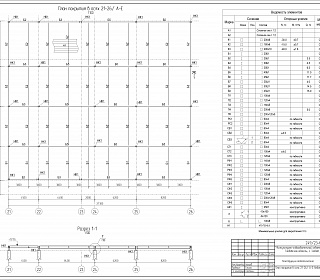

4. Покрытие в осях 21-26/Б-Е Имеет размеры по крайним осям 27,3 х 23,9 м. Отметка верха покрытия - 13,7 м. Балки, выполненные из двутавра шарнирно опираются на железобетонные колонны.

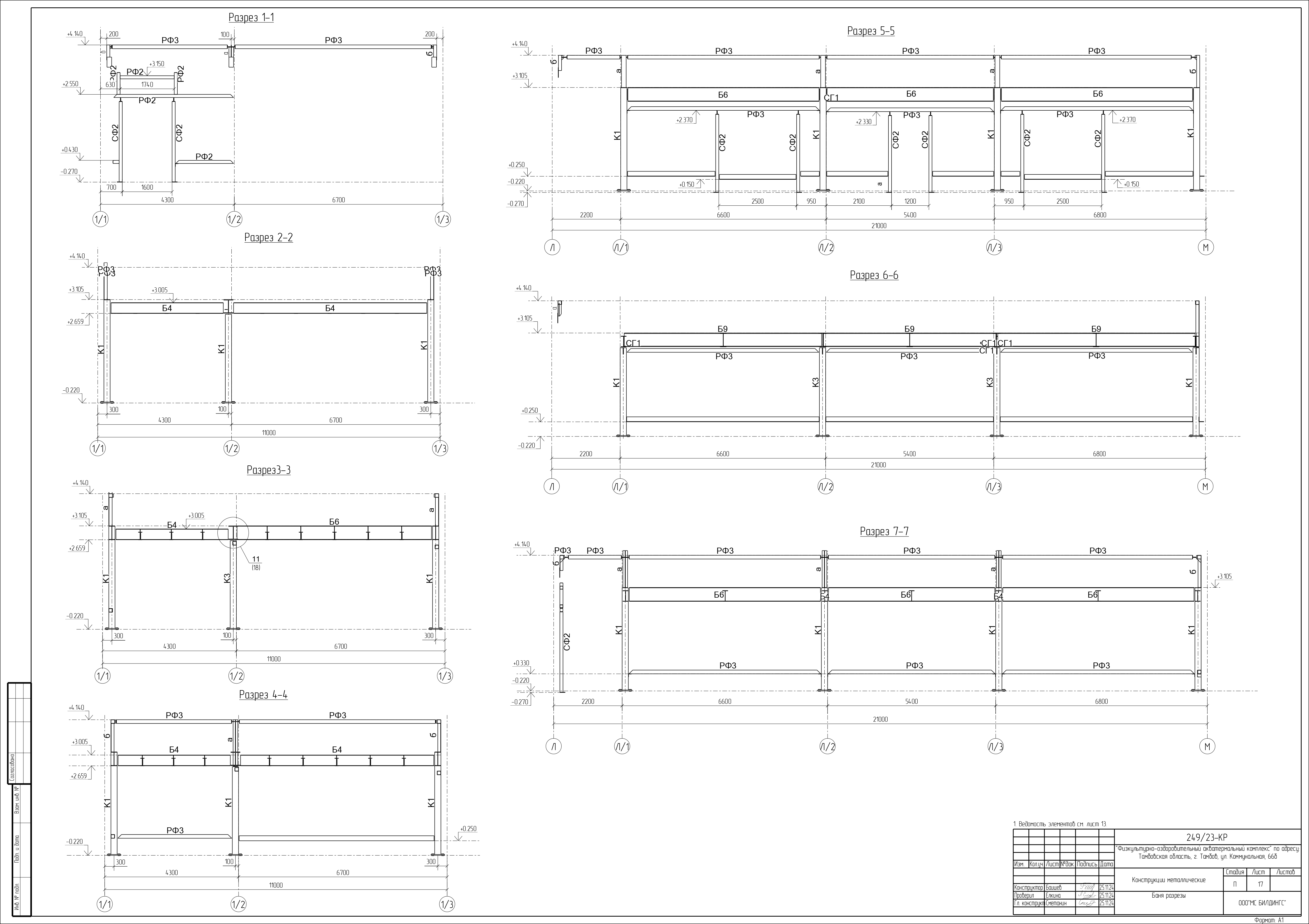

5. Здание бани в осях 1.1-1.3/Л.1-М имеет размеры по крайним осям 13,0 х 14,5 м. Отметка верха покрытия - 4.0 м. Колонны здания выполнены из стального гнутого замкнутого профиля квадратного сечения, на которые опираются балки, выполненные из двутавра. Сопряжения балок с колоннами - шарнирное, колонн с фундаментом - жесткое. Устойчивость и геометрическая неизменяемость конструкции обеспечивается жестким защемлением колонн в фундамент и системой горизонтальных связей. Типоразмеры применяемых конструкций сведены к необходимому минимуму, что позволяет ускорить монтажные работы. Оптимальное решение, учитывающее одновременно стоимость металла, изготовление и монтаж, дает типизация конструкций.

Хотите, чтобы металлоконструкции вашего объекта были надежными, экономичными и прошли экспертизу с первого раза? Доверьте разработку раздела "Конструкции металлические" (КМ) нашим экспертам!

Что мы разрабатываем:

- Каркасы зданий и сооружений

- Большепролетные конструкции

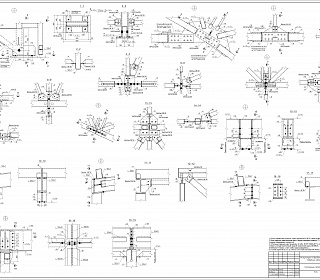

- Сложные узлы соединений

- Нестандартные архитектурные решения

МС БИЛДИНГС – создает металлоконструкции, которые работают на ваш успех!
