Проект КМ спортивного комплекса в Пятигорске прошел государственную экспертизу

Компания «МС Билдингс» завершила разработку раздела «Металлические конструкции» (КМ) на стадиях П (проектная документация) и Р (рабочая документация) для объекта «Многофункциональный спортивный комплекс для занятий большим теннисом и падел-теннисом» в городе Пятигорске. Проект успешно прошёл государственную экспертизу.

О проекте

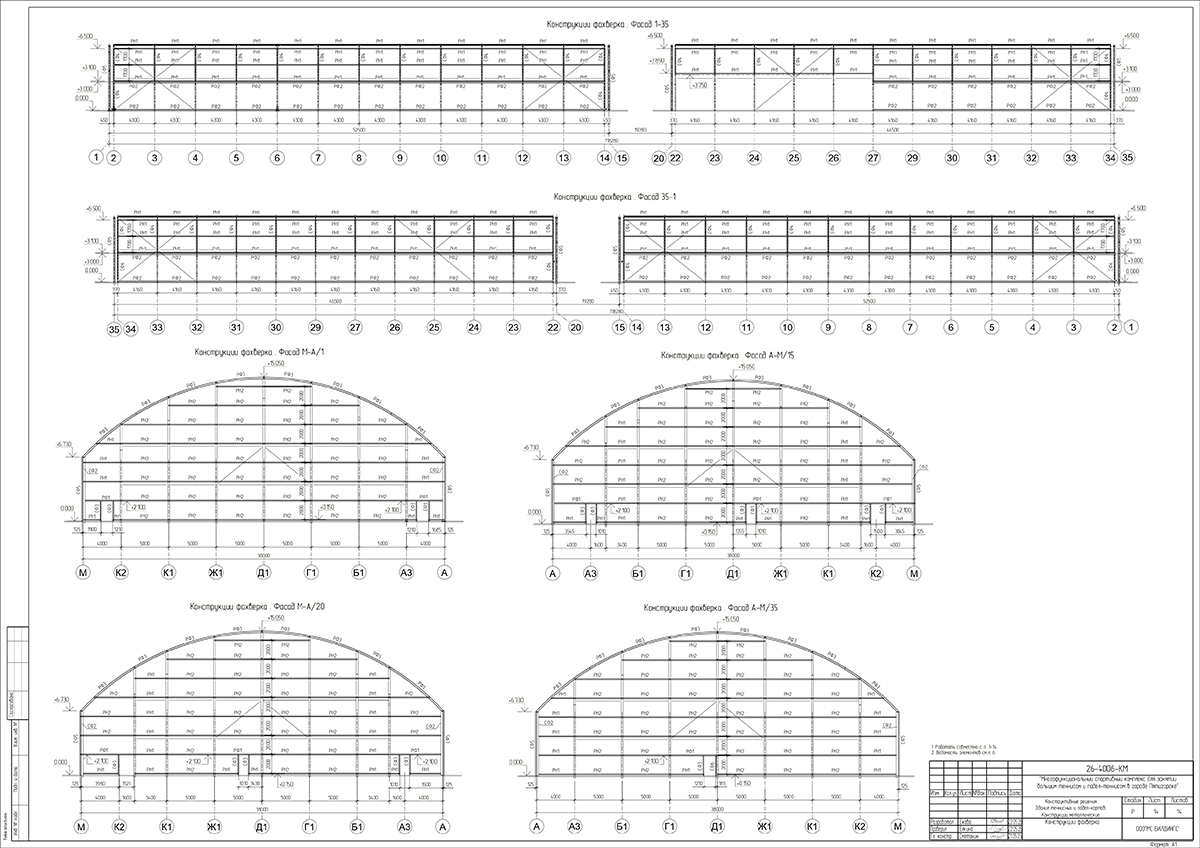

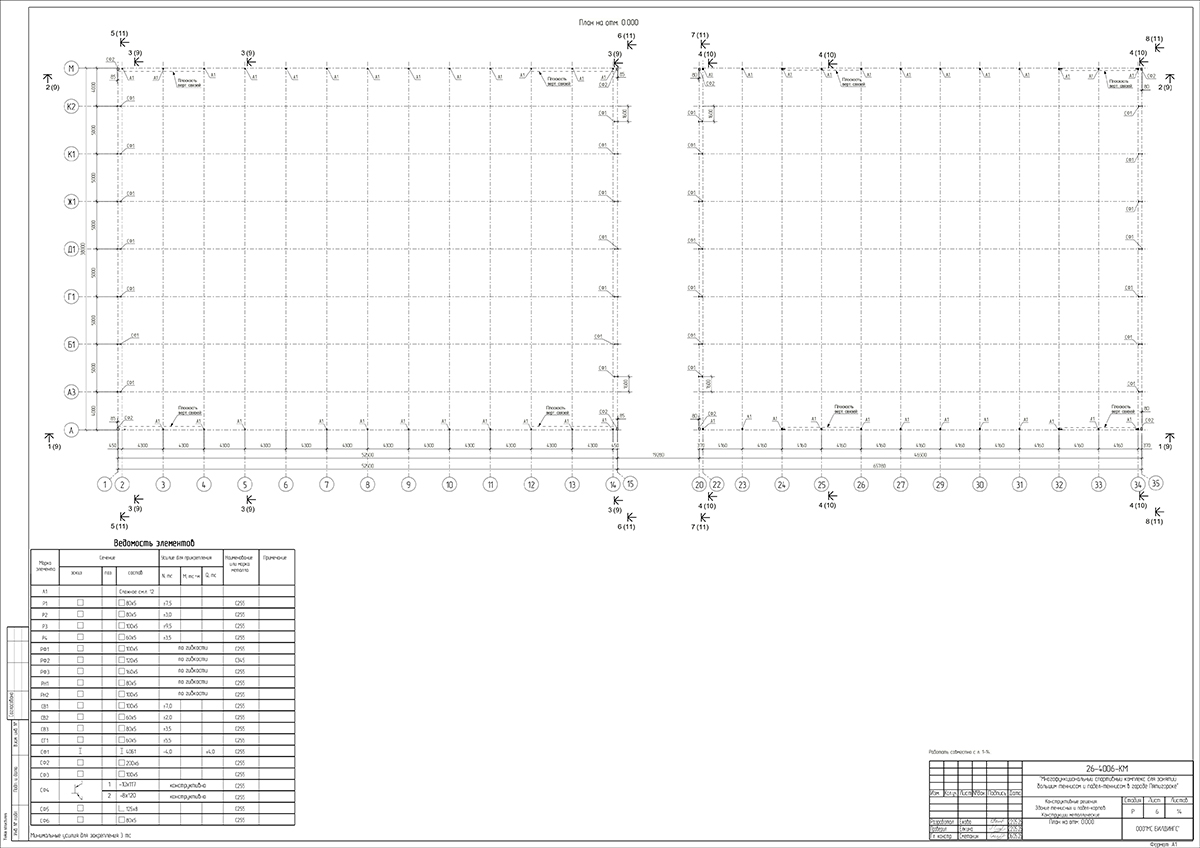

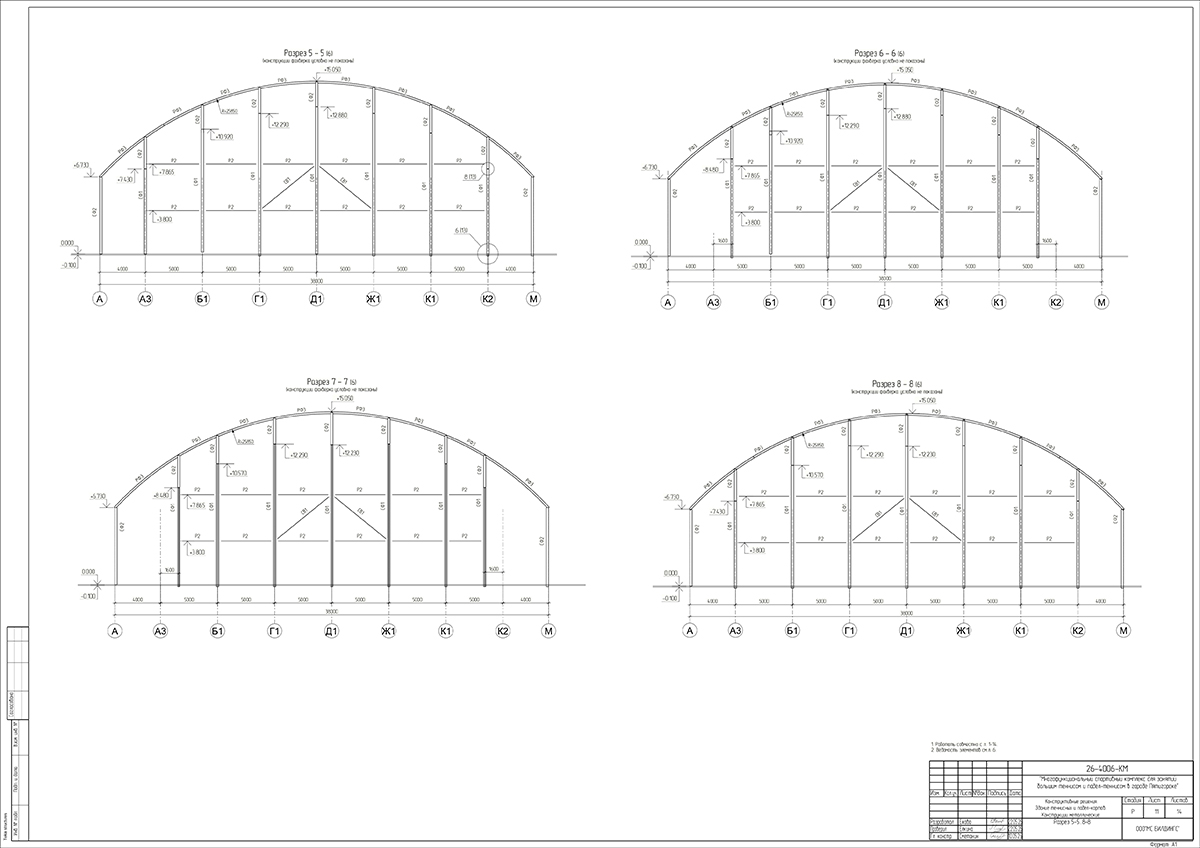

Комплекс представляет собой сборно-разборные тентовые арочные здания пролётом 38 м:

• корпус для большого тенниса (оси 1–15) размером 52,5 × 38 м;
• корпус для падел-тенниса (оси 20–35) размером 46,5 × 38 м.

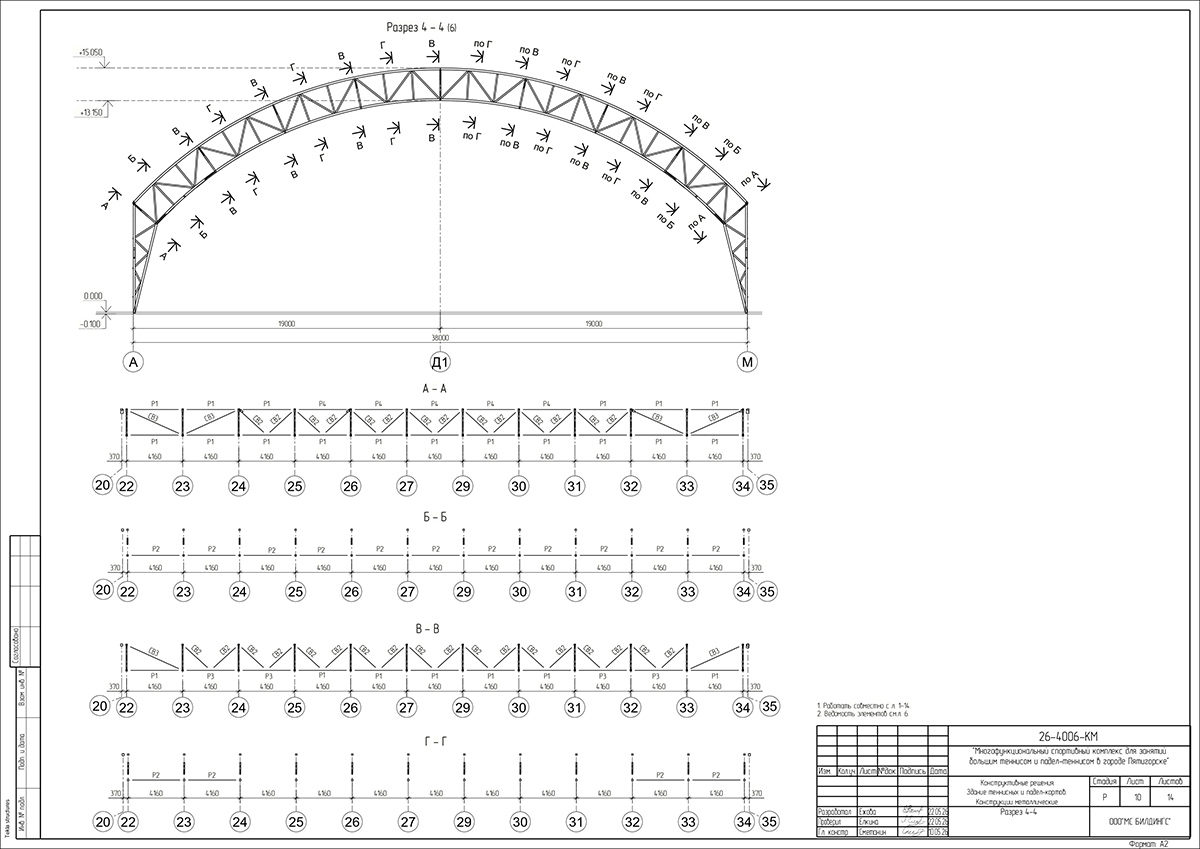

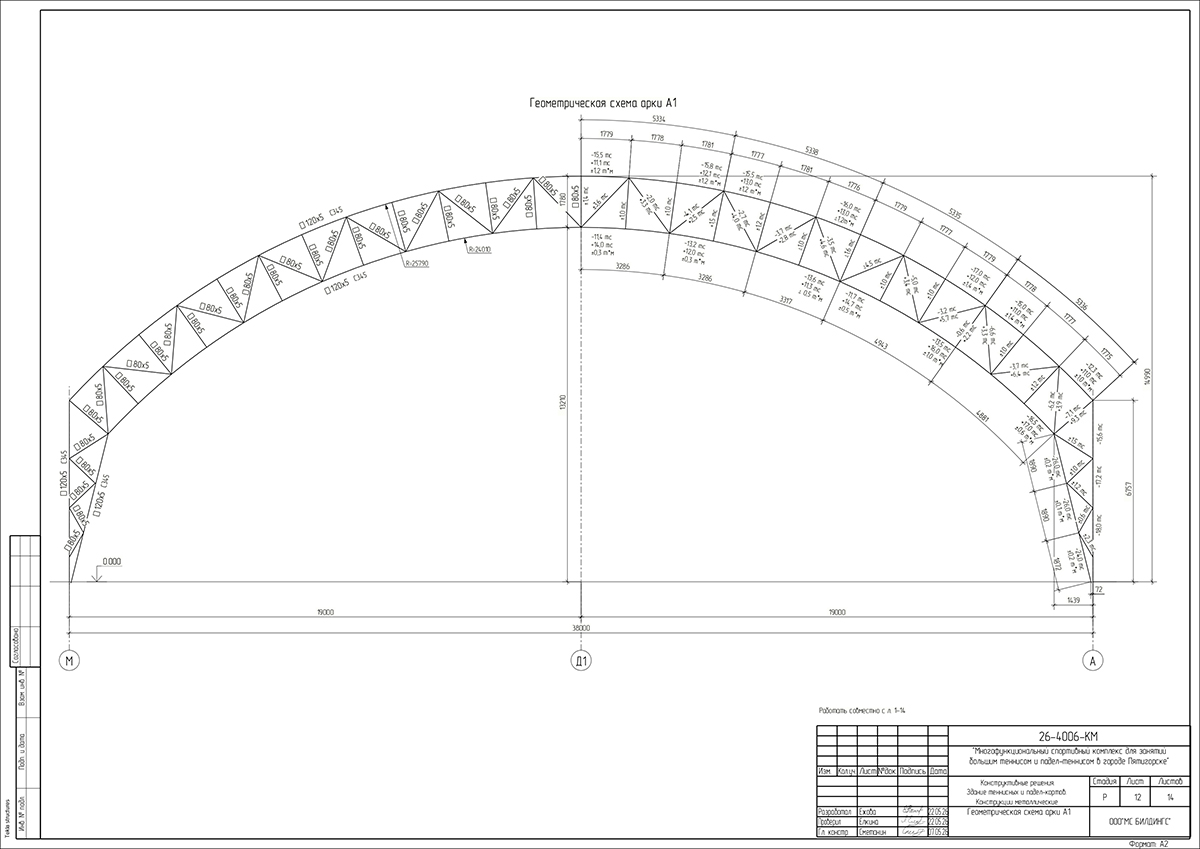

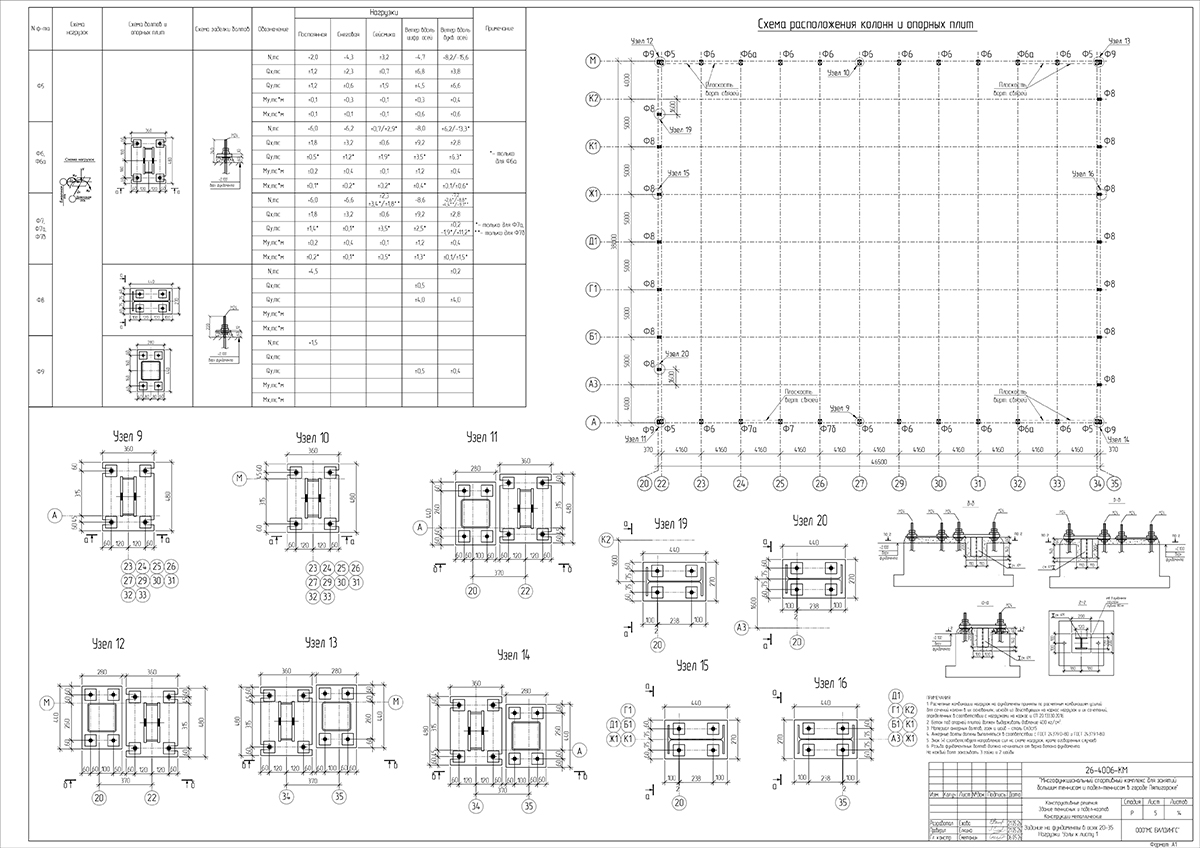

Высота зданий по верху покрытия — 15,05 м. Несущий каркас выполнен в виде арок с шарнирным опиранием на фундаменты, материал конструкций — стали С245, С255, С345, С355.

Сложность объекта: сейсмоопасная зона

Ключевая особенность проекта — расположение объекта в районе с высокой сейсмической активностью. Согласно СП 14.13330.2018 «Строительство в сейсмических районах» и картам ОСР-2015, участок строительства относится к 8-балльной сейсмической зоне (при вероятности сейсмической опасности 10% и 5%), что предъявляет повышенные требования к пространственной жёсткости и устойчивости каркаса.

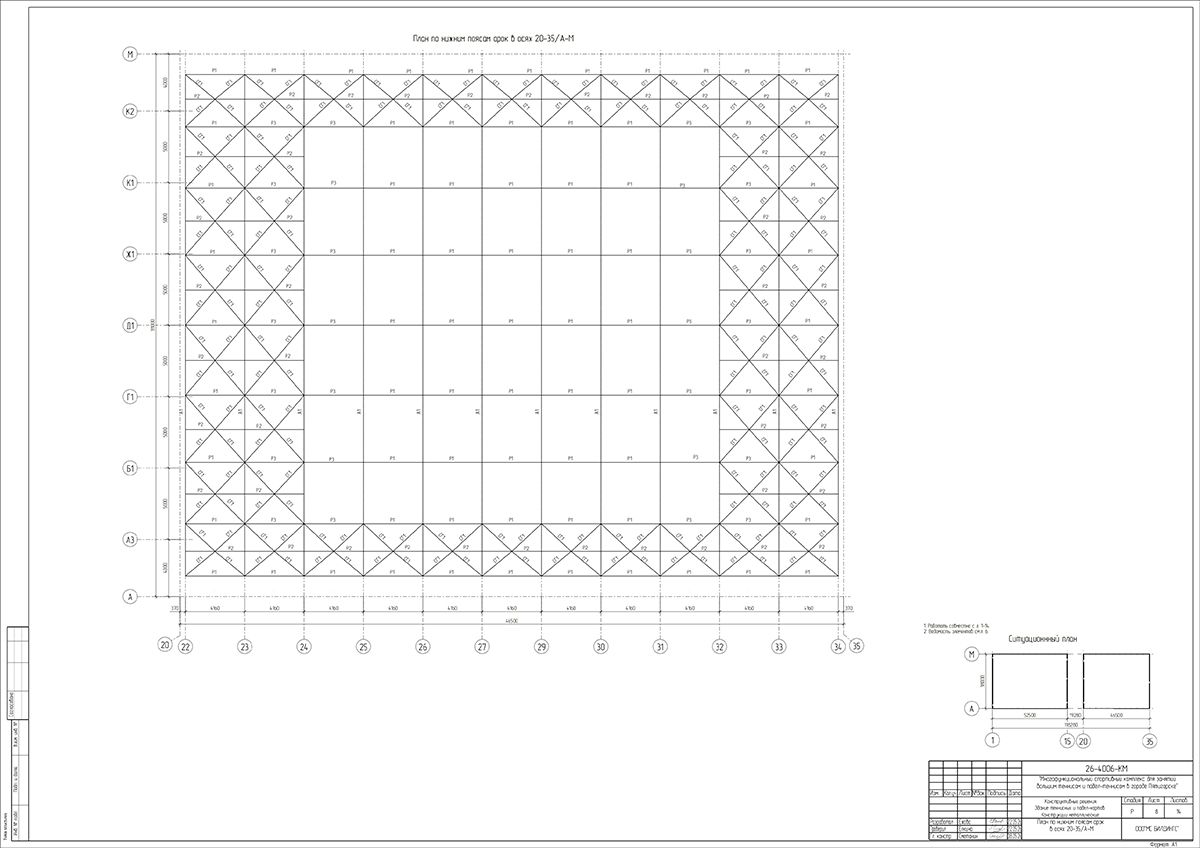

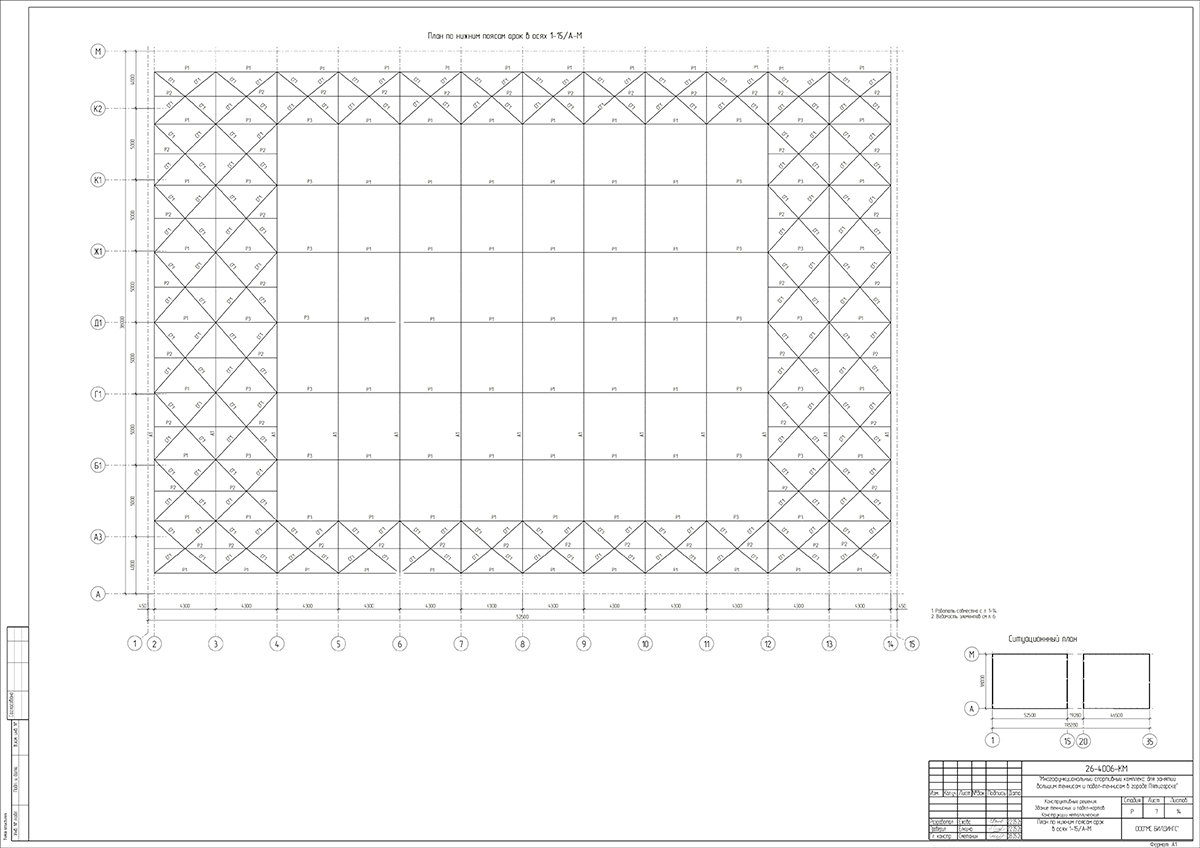

Для арочных зданий в таких условиях недостаточно типового конструктивного решения — арка должна быть включена в единую пространственную систему. Именно поэтому в проекте особое внимание уделено системе связей: устойчивость арок из плоскости обеспечивается вертикальными связями между арками и связями по нижним поясам, а устойчивость по нижним поясам — комплексной системой вертикальных, горизонтальных связей и распорок. Такое решение обеспечивает пространственную неизменяемость каркаса и его надёжную работу при сейсмических, ветровых и снеговых нагрузках (снеговой район II, ветровой район IV по СП 20.13330).

Это уже не первый объект в портфеле «МС Билдингс», спроектированный для регионов с высокой сейсмической активностью. Компетенции команды в области сейсмостойкого проектирования металлических каркасов подтверждены практикой реализованных проектов.

Сроки разработки

Раздел КМ по обеим стадиям был разработан и передан заказчику в короткие сроки — в течение одного месяца, что стало возможным благодаря отлаженным внутренним процессам проектирования и опыту команды в работе со сложными арочными конструкциями.

Результат

Успешное прохождение государственной экспертизы подтверждает, что принятые конструктивные решения отвечают требованиям надёжности, прочности и устойчивости, предъявляемым к строительным объектам в сейсмоопасных районах. «МС Билдингс» продолжает специализироваться на проектировании металлических каркасов спортивных и промышленных объектов, включая сложные инженерные задачи, связанные с высокой сейсмической активностью территории строительства.

ООО «МС Билдингс» — проектирование конструктивных решений и металлических конструкций зданий и сооружений, в том числе для эксплуатации в сейсмоопасных районах.
