Разработка проектной документации раздела КМ будущего фиджитал центра в г. Калуга

Компания МС БИЛДИНГС начала работу над ключевым этапом создания современного фиджитал-центра в городе Калуге – разработкой раздела КМ (конструкции металлические) проектной и рабочей документации. Этот этап определяет надежность и эффективность будущего объекта, в котором будет создано единое гармоничное пространство для совершенствования навыков как в классических, так и в цифровых видах спорта.

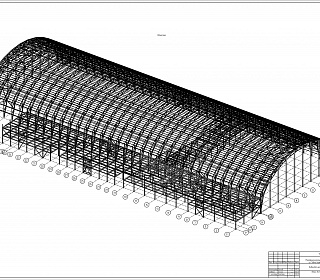

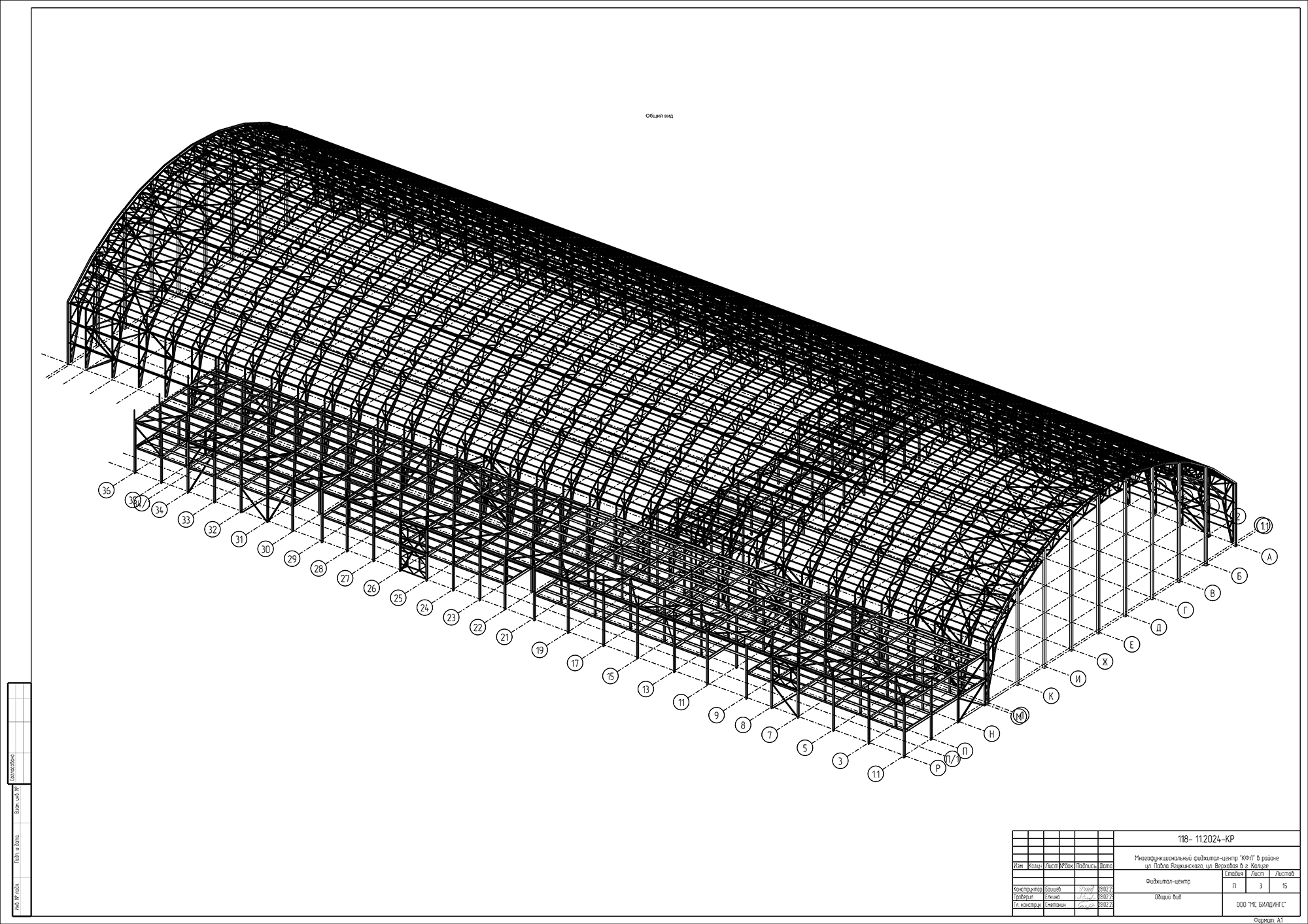

Данный проект состоит из трех строительных объемов:

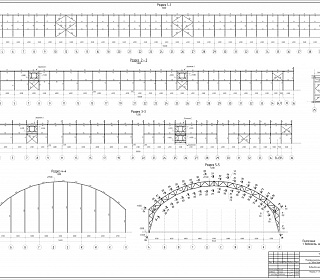

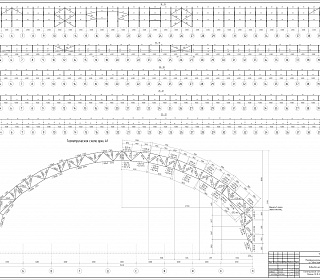

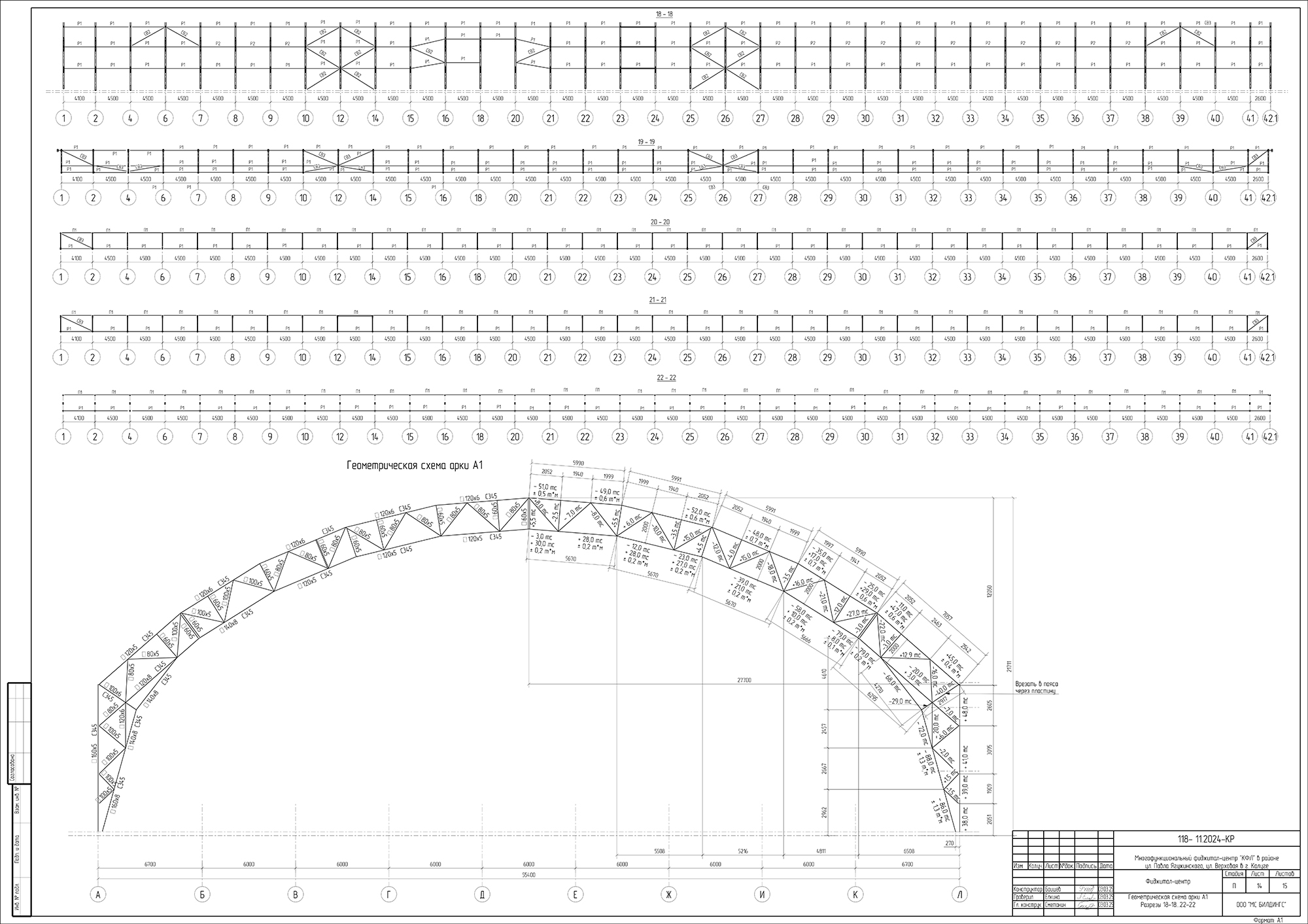

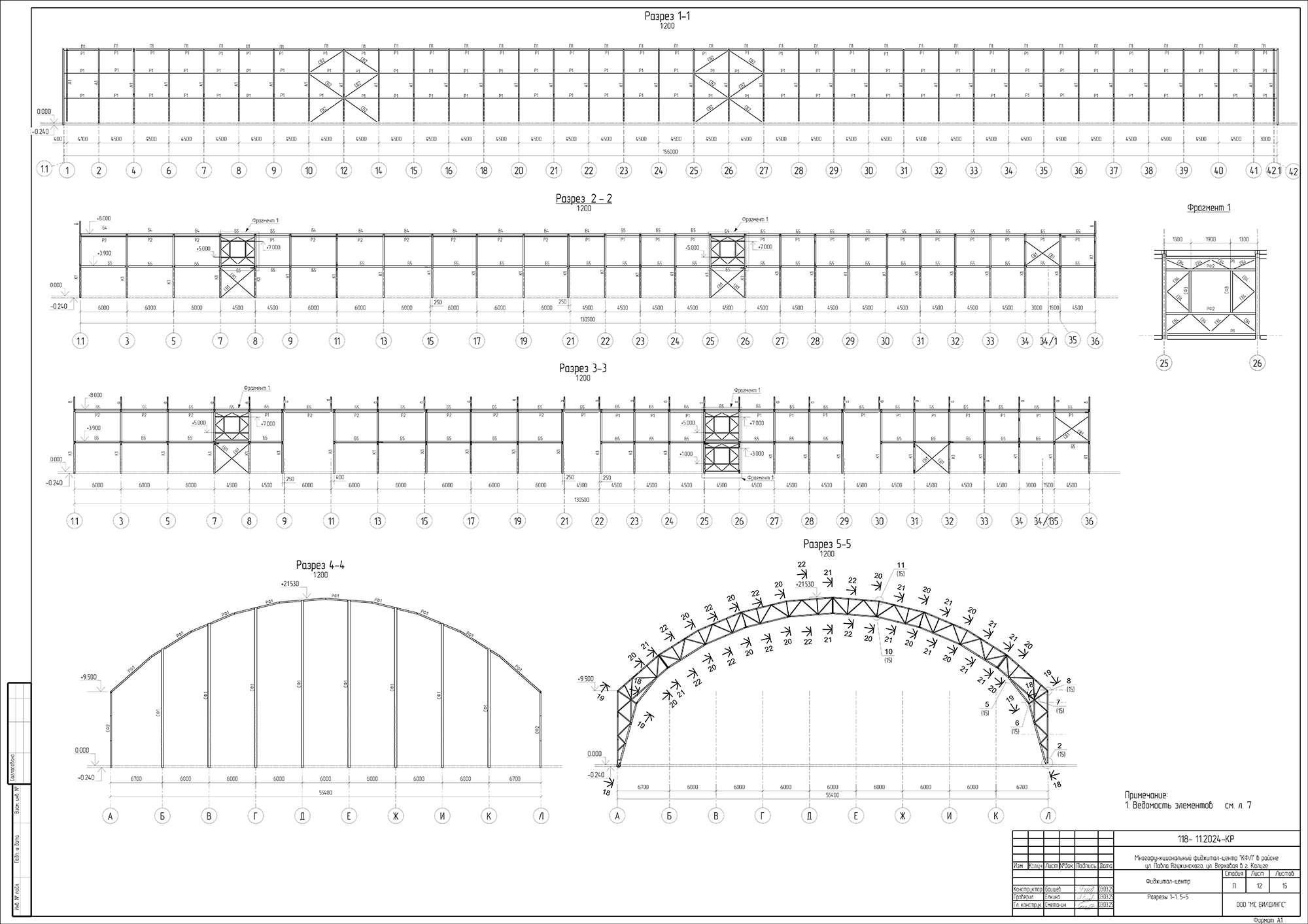

1. Арочное здание.

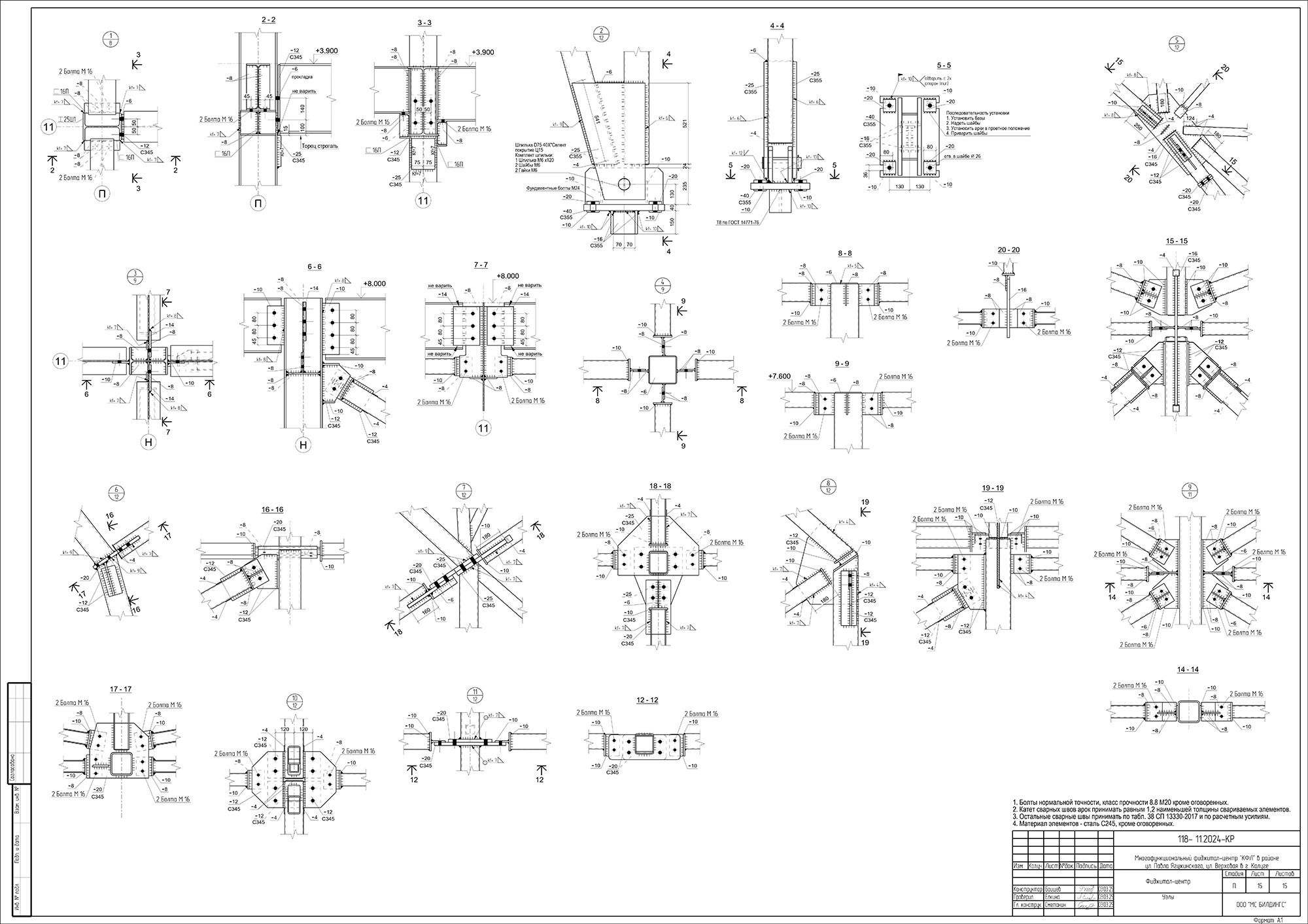

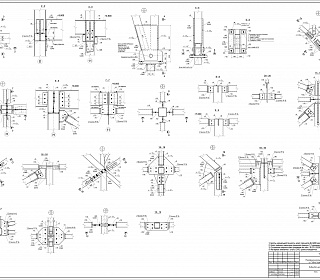

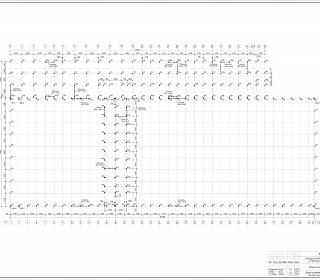

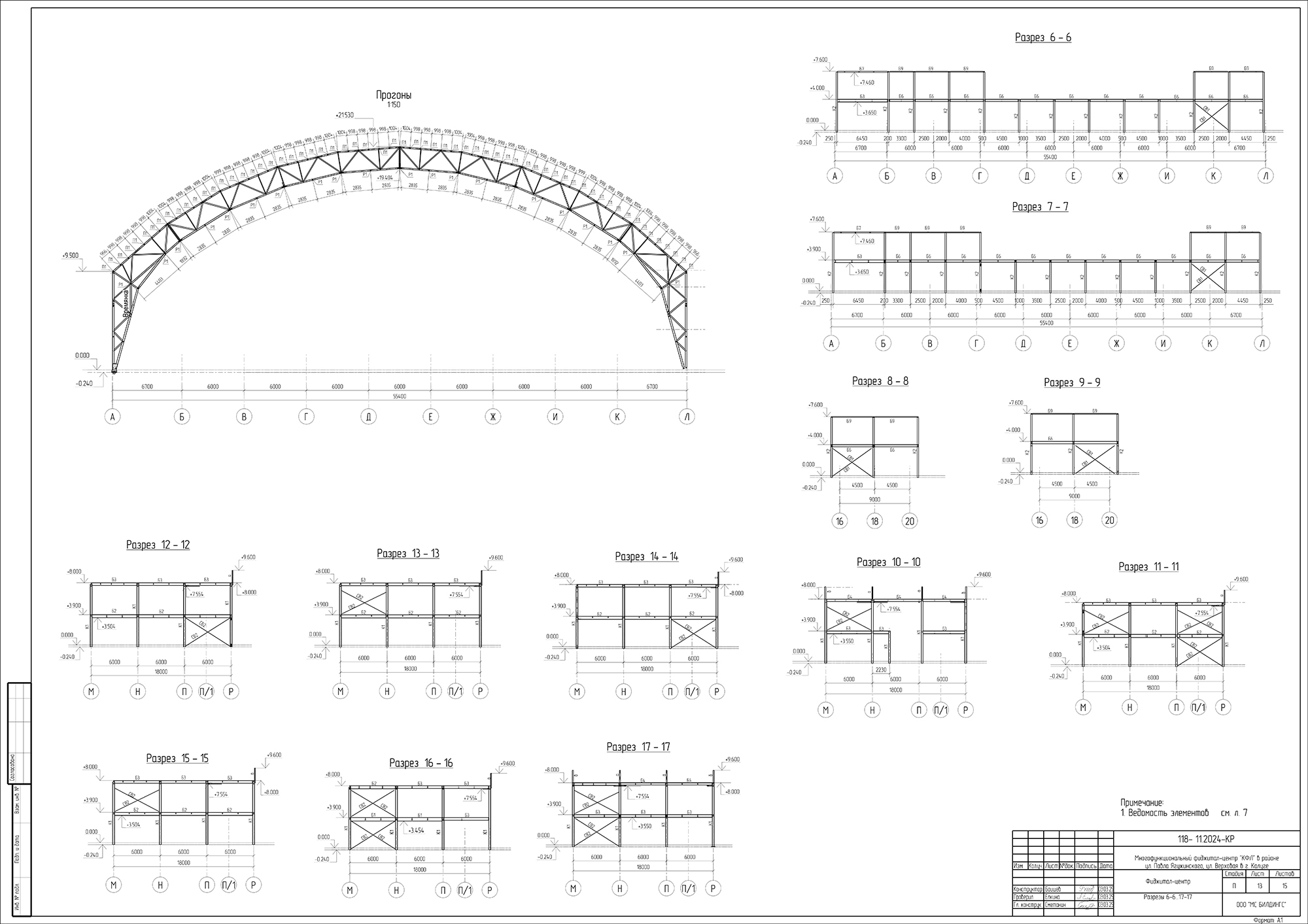

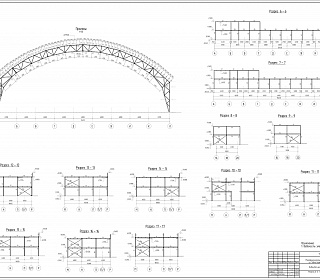

Сборно- разборное тентовое арочное здание расположено в осях 1-42/А-Л, размерами по крайним осям 55,4 м х 156,0 м. (отметка верха покрытия +21,2 м.). Поперечные арки однопролетные с шагом 4,5 м. Арки имеют жесткое сопряжение с решетчатыми колоннами. Опирание арок на фундамент - шарнирное. Сопряжение элементов конструкции между собой выполняется из листовой стали. Схема покрытия прогонная. Прогоны разрезные, шарнирно опирающиеся на арки. В поперечном направлении общая устойчивость конструкции обеспечивается за счет жесткости арок. Устойчивость арок из плоскости по верхнему поясу обеспечивается прогонами, связями между прогонами и связями между верхними и нижними поясами. Устойчивость арок по нижним поясам обеспечивается системой вертикальных, горизонтальных связей и распорок.

2. Административные здания

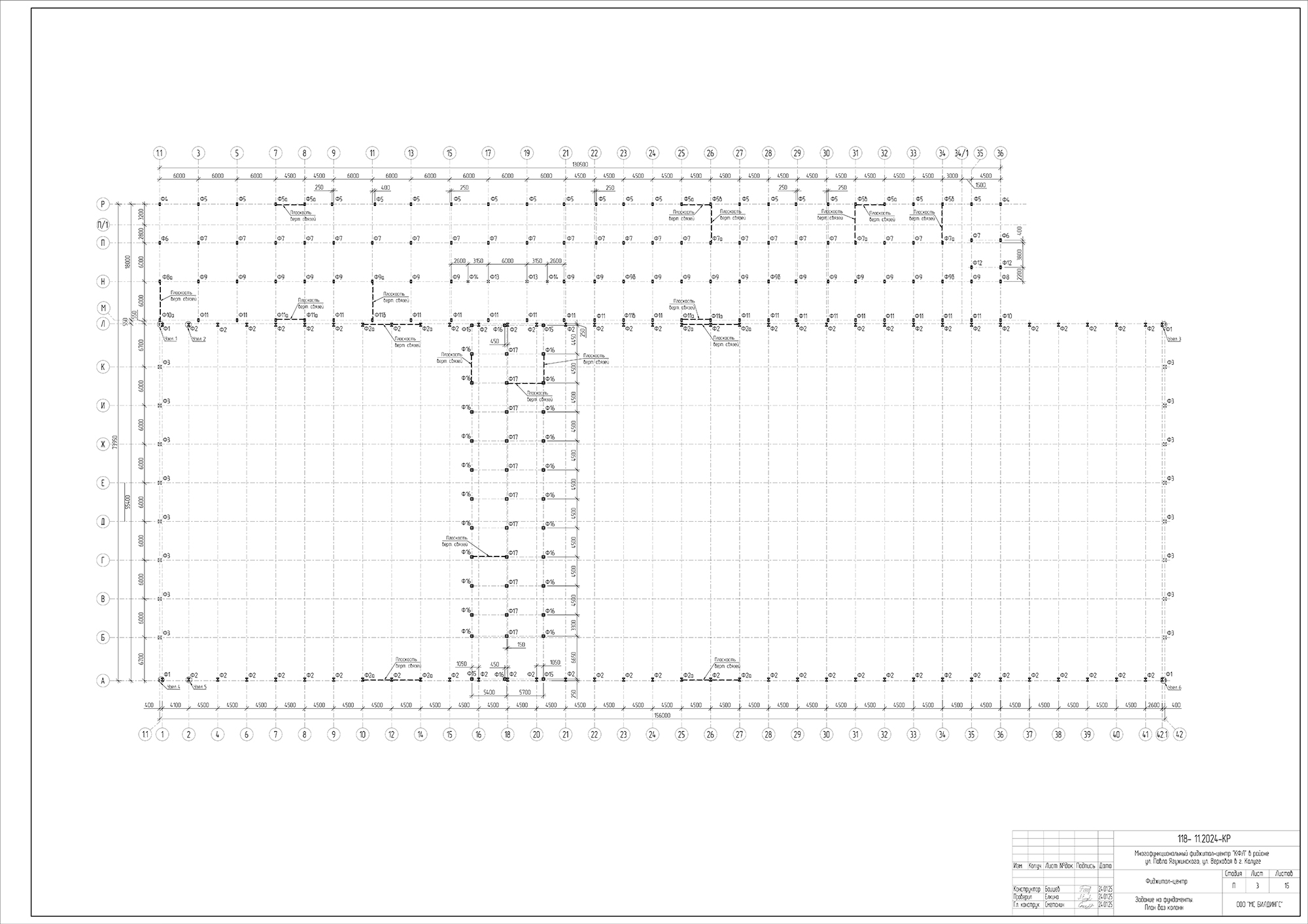

Здание АБК в осях 1.1-36 /М-Р имеет размеры по крайним осям 18,0 м х 130,5 м. Отметка верха покрытия 8,0 м. Ограждающие конструкции покрытия - минераловатная кровля с мембранным покрытием по несущему профлисту Н75-750-0,9. Колонны здания запроектированы из двутавра, на которые шарнирно опираются балки, выполненные из двутавра. Сопряжение колонн с фундаментом - жесткое. Устойчивость и геометрическая неизменяемость обеспечивается жестким защемлением колонн в фундамент и системой вертикальных и горизонтальных связей.

3. Перекрытие размерами 11,1 м х 55,0 м, расположенное в арочном здании. Отметка верха балок перекрытия +4,400. Колонны запроектированы из стального гнутого замкнутого профиля квадратного сечения, на которые шарнирно опираются балки, выполненные из двутавра. Сопряжение колонн с фундаментом - жесткое. Устойчивость и геометрическая неизменяемость обеспечивается жестким защемлением колонн в фундамент и системой вертикальных связей.

Типоразмеры применяемых конструкций сведены к необходимому минимуму, что позволяет ускорить монтажные работы. Оптимальное решение, учитывающее одновременно стоимость металла, изготовление и монтаж, дает типизация конструкций.

Многие производители тентовых ангаров экономят на проекте КМ, считая тентовые ангары "простым" продуктом, экономя на инженерах-расчетчиках, предлагая "универсальные" каркасы без индивидуальных расчетов.

Риски такого подхода для клиентов:

· Обрушение при экстремальных нагрузках (снег, ветер).

· Отказ в согласовании, если ангар требует официального разрешения (например, для коммерческого использования).

· Проблемы с гарантией, так как без проекта сложно доказать соответствие нормам.

Компания МС Билдингс для всех своих зданий разрабатывает проектную и рабочую документацию раздела КМ на все свои здания.

Разработка проектов КМ (конструкции металлические) необходима по нескольким ключевым причинам:

1. Прочность и надежность

· Металлоконструкции обладают высокой прочностью, устойчивостью к нагрузкам и долговечностью.

· Грамотный расчет и проектирование обеспечивают безопасность сооружений (зданий, мостов, кранов и т. д.).

2. Экономическая эффективность

· Сокращение сроков строительства за счет заводского изготовления элементов.

· Возможность оптимизации расхода металла, снижая себестоимость.

3. Гибкость проектных решений

· Металл позволяет создавать сложные архитектурные формы (арочные конструкции, купола, большепролетные перекрытия).

· Легкость модернизации и демонтажа при необходимости.

4. Соответствие нормам и стандартам

· Проектирование КМ выполняется по СП, ГОСТ и международным стандартам, что гарантирует легальность и безопасность эксплуатации.

5. Адаптация к условиям эксплуатации

· Учет климатических, сейсмических и динамических нагрузок (например, для мостов или промышленных объектов).

· Защита от коррозии (оцинковка, покраска, выбор марок стали).

6. Интеграция с другими системами

· Совместимость с ЖБК, стеклом, композитными материалами.

· Учет инженерных сетей (вентиляции, электроснабжения) на этапе проектирования.

Проекты КМ компании МС Билдингс обеспечивают безопасность, экономию и технологичность строительства, что делает их незаменимыми в современном мире. Без качественного проектирования возможны аварии, перерасход материалов и проблемы при согласовании.
