Разработка проектной документации раздела КМ будущего центра Падел-тенниса в г. Москве
Компания МС БИЛДИНГС приступила к разработке проектной документации раздела Конструкции металлические" (КМ) для нового Центра падел-тенниса в Москве.

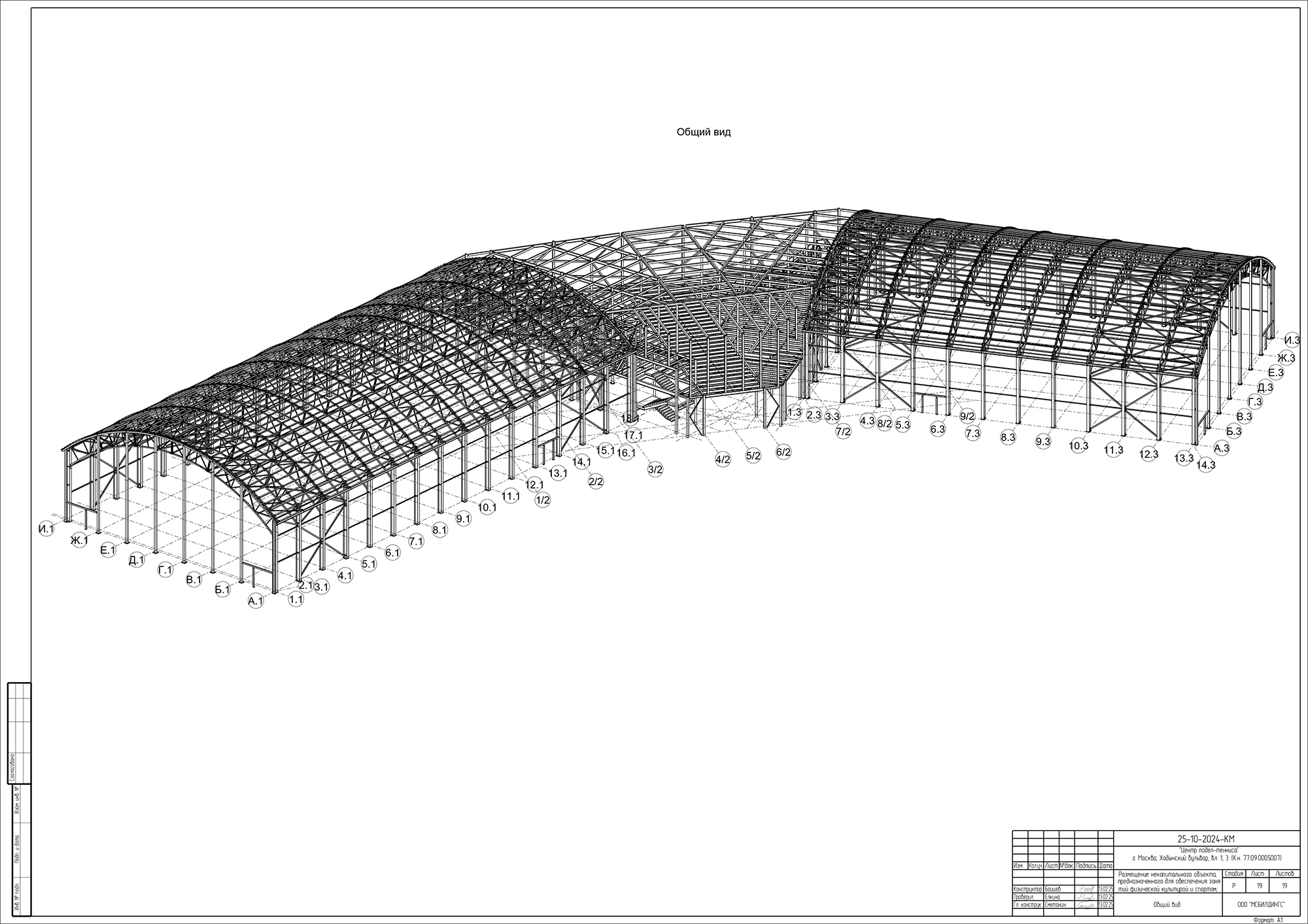

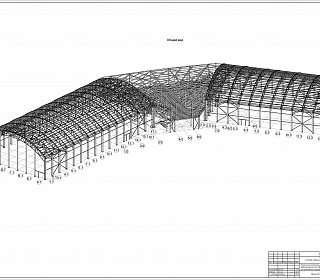

Проектируемая конструкция состоит из трех строительных объемов:

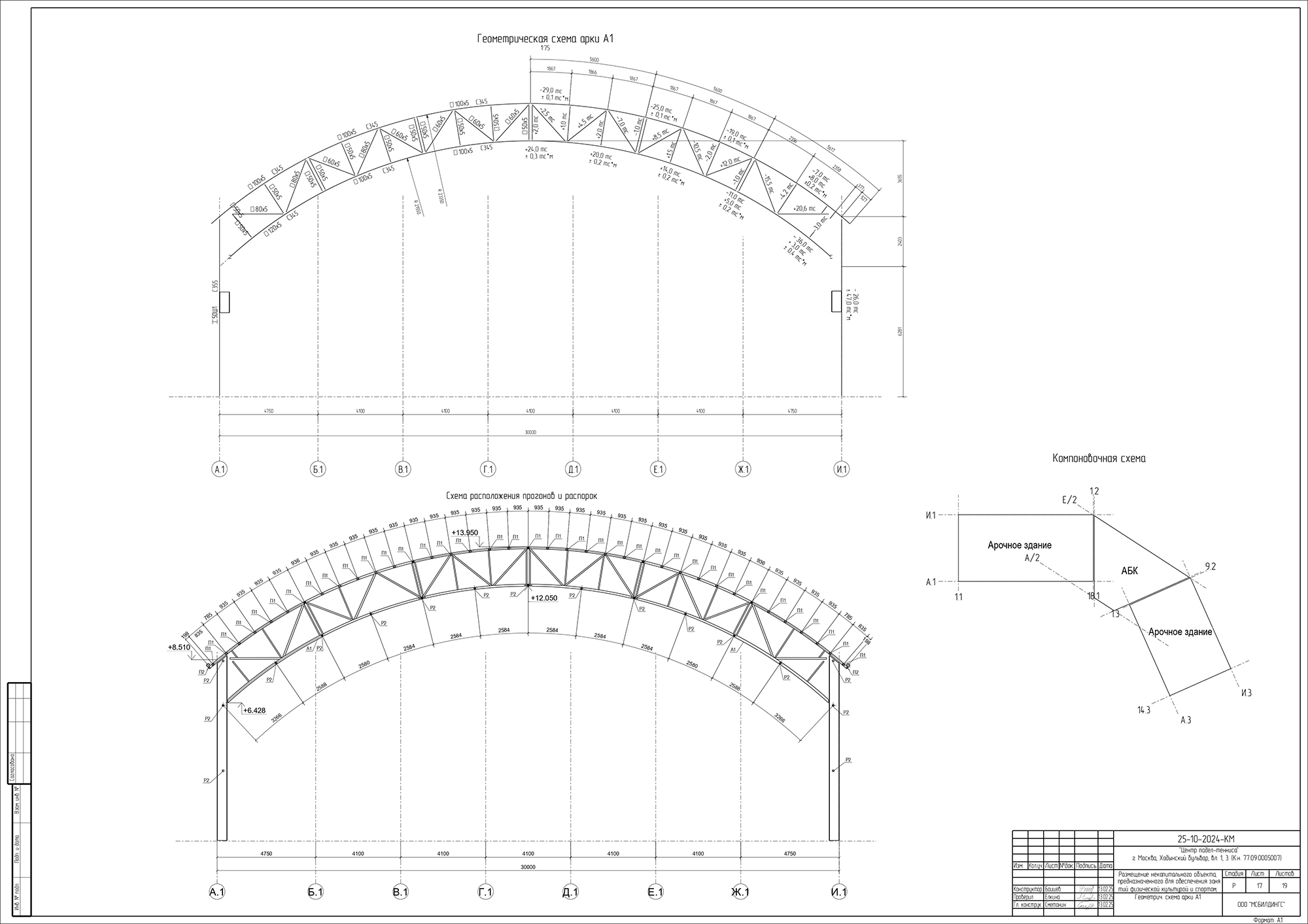

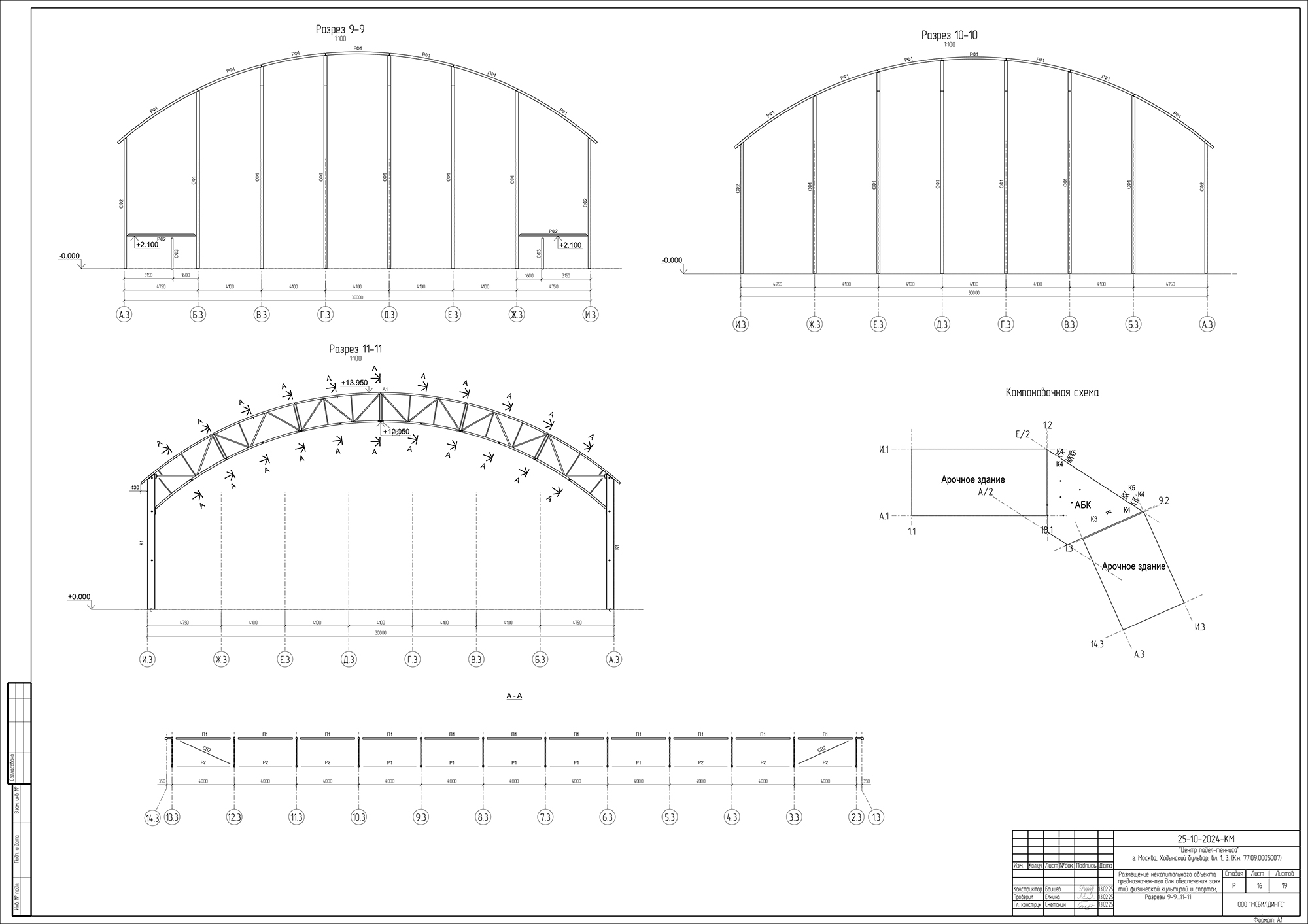

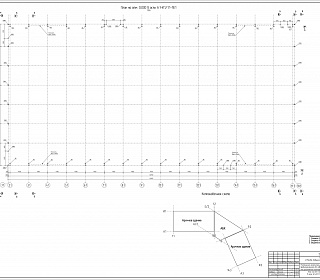

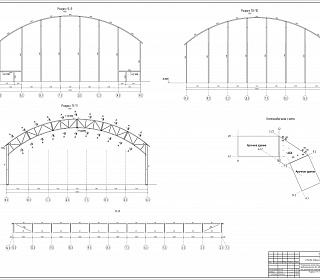

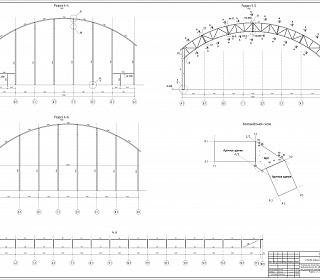

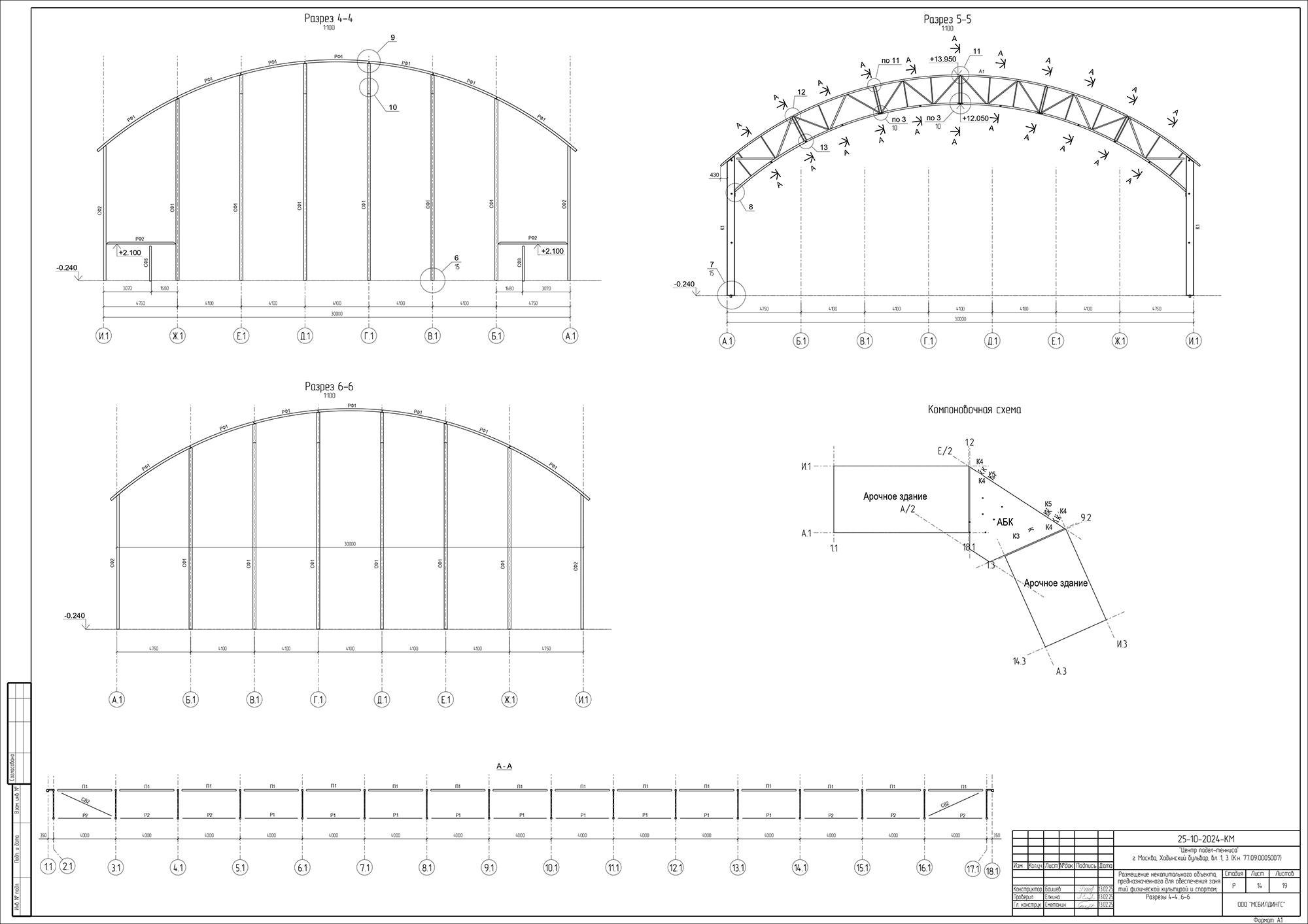

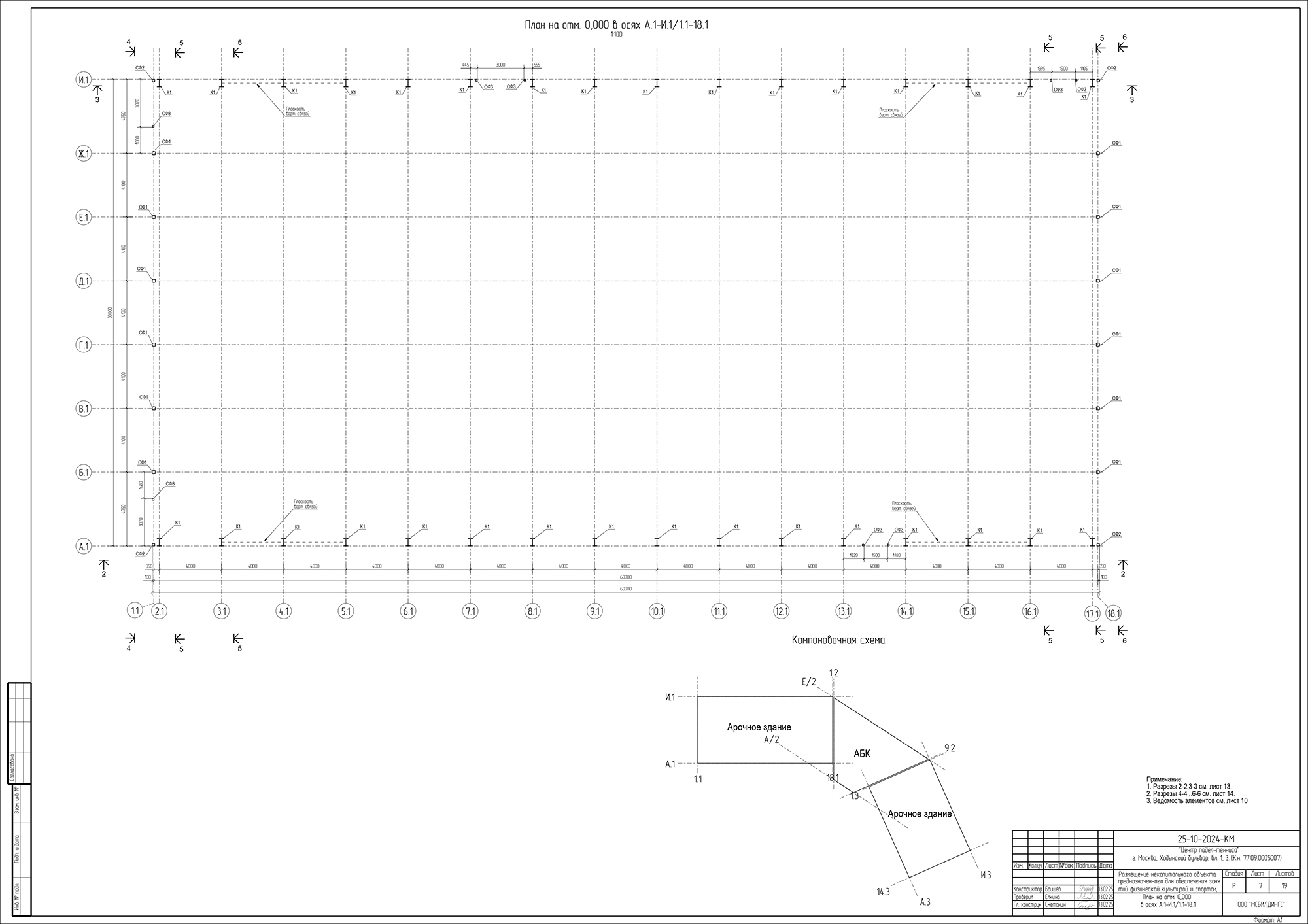

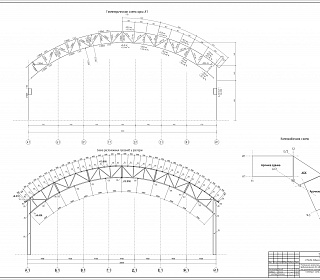

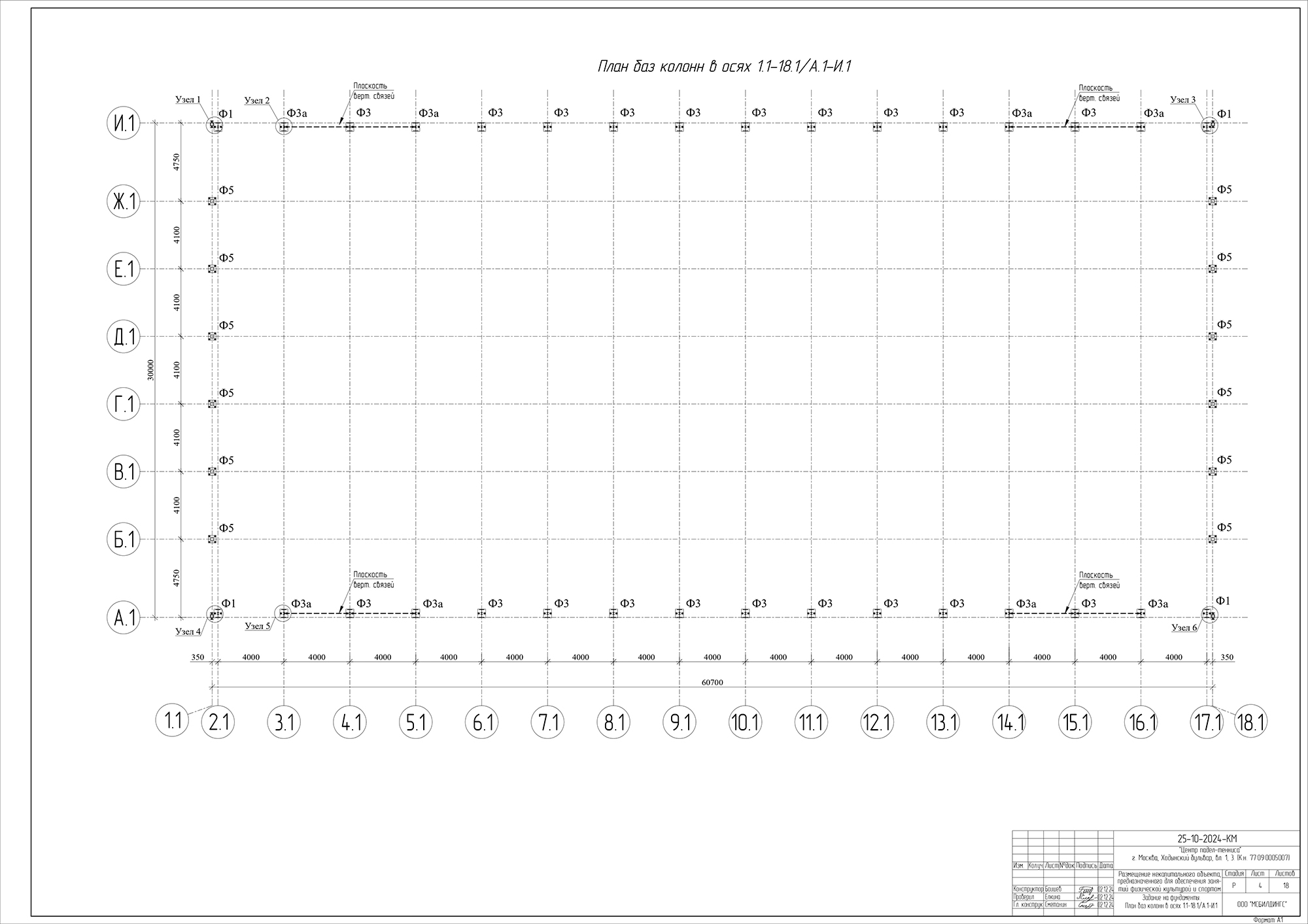

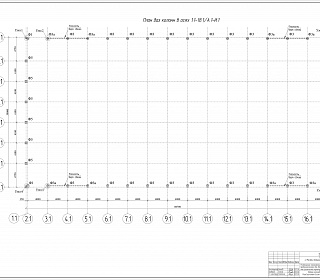

1. Сборно-разборное арочное здание в осях 1.1- 18.1/ А.1 - И.1. Размеры по крайним осям 60,7м х 30м Отметка верха покрытия +14,0 м. Поперечные рамы однопролетные, шаг расположения 4,0 м, пролет 30 м. Колонны запроектированы из стального двутавра. Опирание колонн на фундамент - шарнирное, арок на колонны - жесткое. Сопряжение элементов конструкции между собой выполняется из листовой стали. Схема покрытия прогонная. Прогоны разрезные, шарнирно опирающиеся на арки. В поперечном направлении общая устойчивость конструкции обеспечивается за счет жесткого сопряжения арок и колонн. Устойчивость арок из плоскости по верхнему поясу обеспечивается прогонами, связями между прогонами и связями между верхними и нижними поясами. Устойчивость арок по нижним поясам обеспечивается системой вертикальных, горизонтальных связей и распорок.

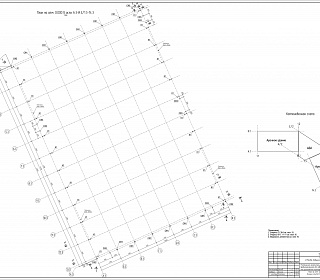

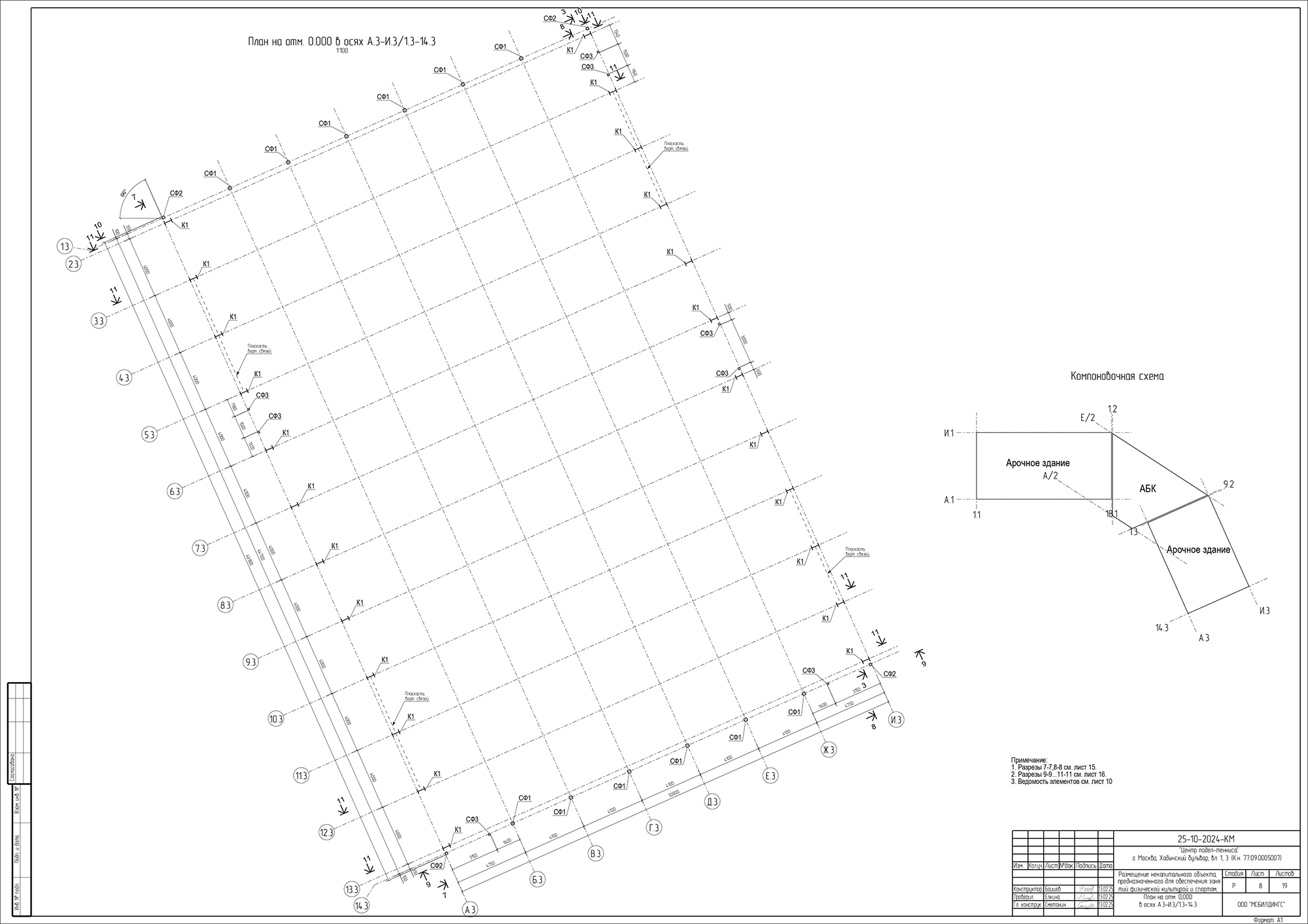

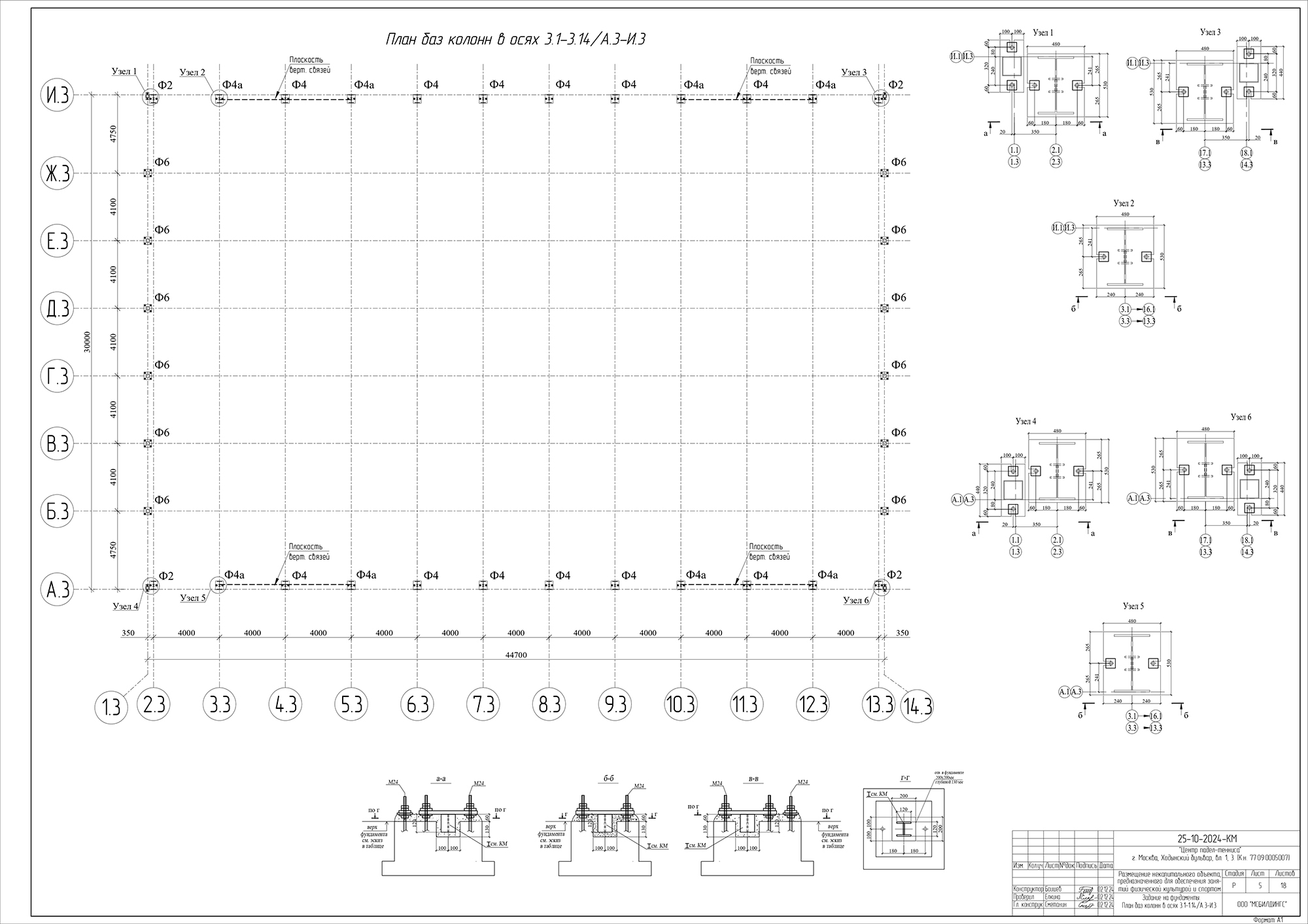

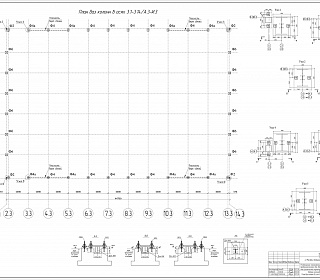

2. Сборно-разборное арочное здание в осях 1.3- 14.3/ А.3 - И.3. Размеры по крайним осям 44,6 м х 30м Отметка верха покрытия +14,0 м. Поперечные рамы однопролетные, шаг расположения 4,0 м, пролет 30 м. Колонны запроектированы из стального двутавра. Опирание колонн на фундамент - шарнирное, арок на колонны - жесткое. Сопряжение элементов конструкции между собой выполняется из листовой стали. Схема покрытия прогонная. Прогоны разрезные, шарнирно опирающиеся на арки. В поперечном направлении общая устойчивость конструкции обеспечивается за счет жесткого сопряжения арок и колонн. Устойчивость арок из плоскости по верхнему поясу обеспечивается прогонами, связями между прогонами и связями между верхними и нижними поясами. Устойчивость арок по нижним поясам обеспечивается системой вертикальных, горизонтальных связей и распорок.
3. Административное двухэтажное здание в осях 1/2 - 9/2 /А/2 - Е/2. Здание АБК имеет размеры по крайним осям 31,0 м х 51,0 м. Отметка верха покрытия 11,5 м. Отметка верха перекрытия - 4,6 м. Колонны зданий запроектированы из стального гнутого замкнутого профиля квадратного сечения и круглого сечения, на которые шарнирно опираются балки, выполненные из двутавра. Сопряжение колонн с фундаментом - жесткое. Устойчивость и геометрическая неизменяемость обеспечивается жестким защемлением колонн в фундамент и системой вертикальных и горизонтальных связей. Типоразмеры применяемых конструкций сведены к необходимому минимуму, что позволяет ускорить монтажные работы. Оптимальное решение, учитывающее одновременно стоимость металла, изготовление и монтаж, дает типизация конструкций.
Компания MS Buildings занимается проектированием и строительством тентовых конструкций, включая центры падел-тенниса.
Особенности проектирования наших зданий для центров падел-тенниса:
1. Большие пролеты без опор
o Теннисные корты требуют высоких потолков (от 8–10 м) и свободного пространства.
o MS Buildings использует арочные или рамные конструкции из стали, обеспечивающие пролеты до 15–80м без внутренних опор.
2. Надежность при ветровых и снеговых нагрузках
o Расчет КМ (металлокаркаса) выполняется с учетом региональных норм (СП 20.13330).
3. Быстровозводимость
o Сроки монтажа – от 2 недель (зависит от размера).
o Минимальные затраты на фундамент (по сравнению с капитальными зданиями).
4. Типовые и индивидуальные проекты
o MS Buildings предлагает готовые решения под разные размеры кортов.
o Возможна адаптация под дополнительные помещения (раздевалки, кафе, трибуны).
