Завершена разработка проекта КМ футбольного манежа 55х92м

Компания МС Билдингс завершила разработку рабочей документации стадии «КМ» будущего футбольного манежа пролетом 55м.

Объект будет расположен в Самарской области.

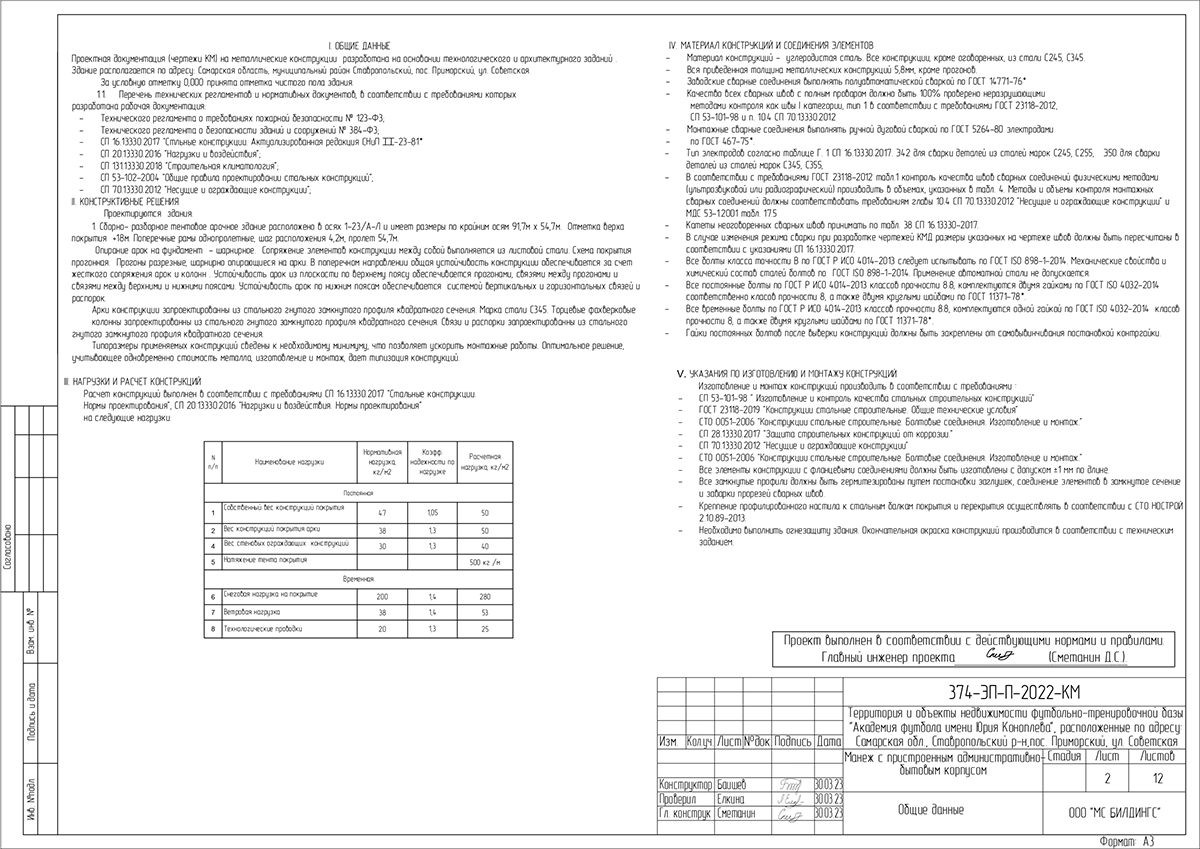

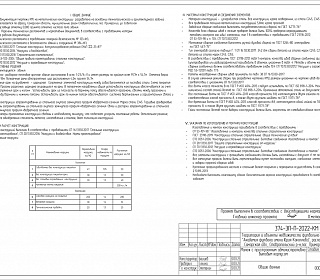

Нашей компанией в части разработки проектной документации стадии КМ, был подготовлен полный комплект для прохождения экспертизы.

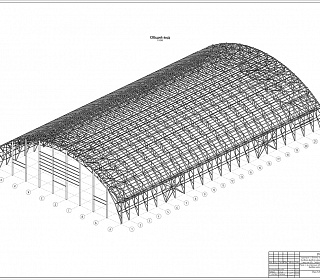

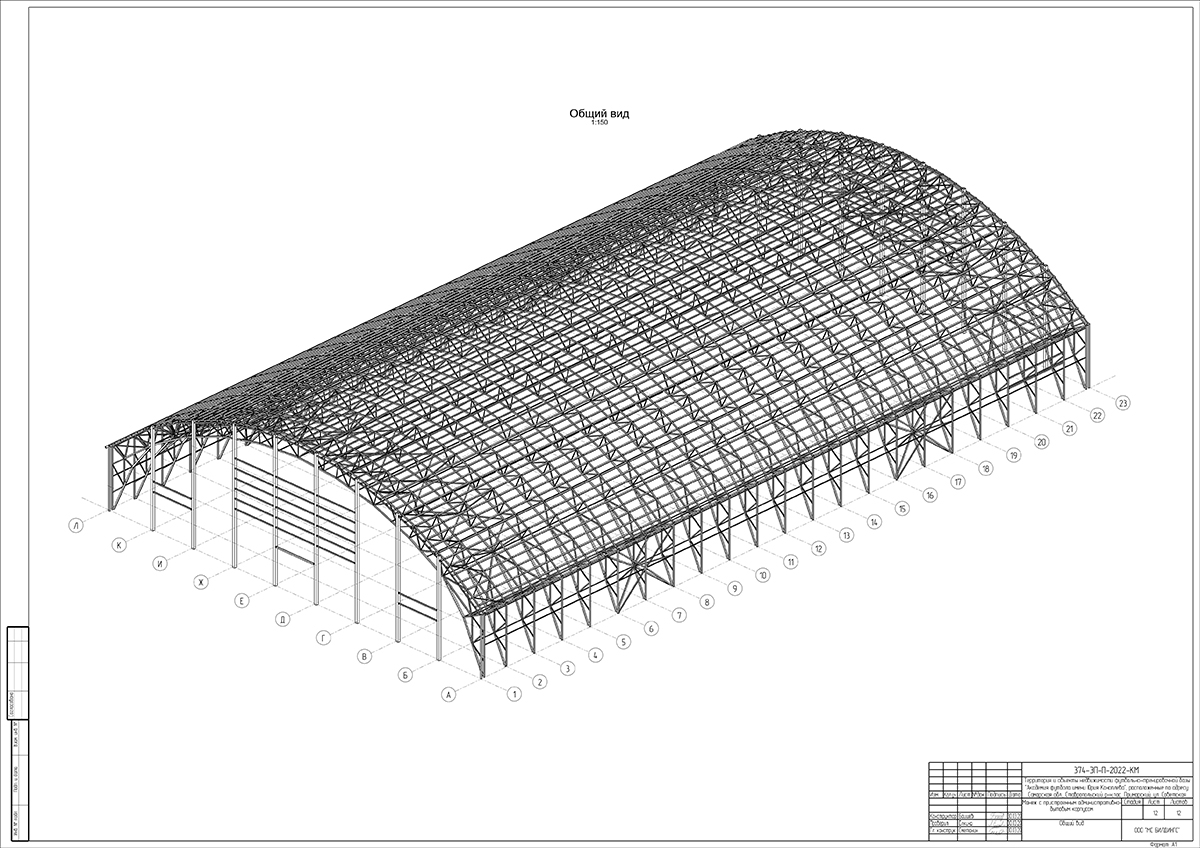

Сборно-разборное тентовое арочное здание расположено в осях 1-23/А-Л и имеет размеры по крайним осям 91,7 х 54,7 м.

Отметка верха покрытия 18,0 м.

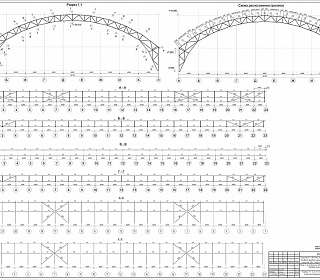

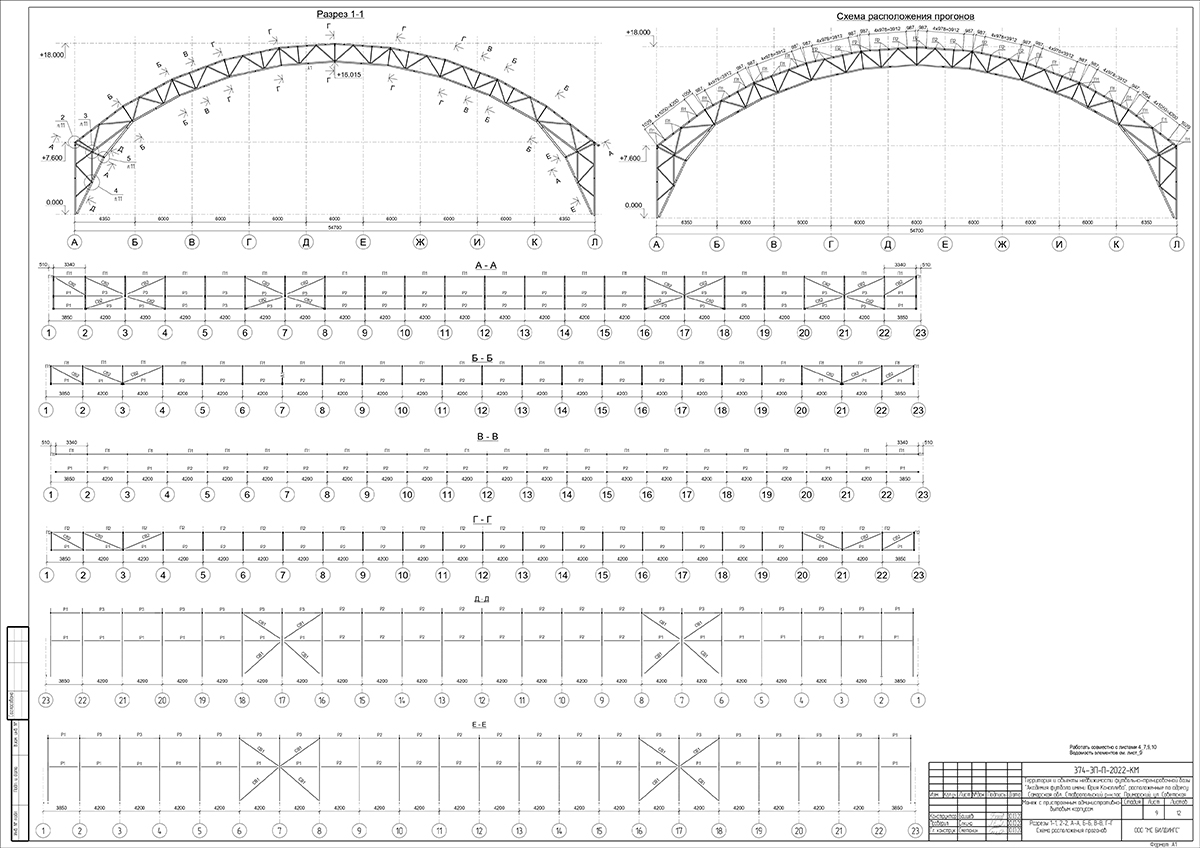

Поперечные рамы однопролетные, шаг расположения 4,2 м, пролет 54,7 м.

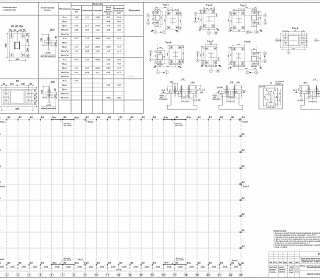

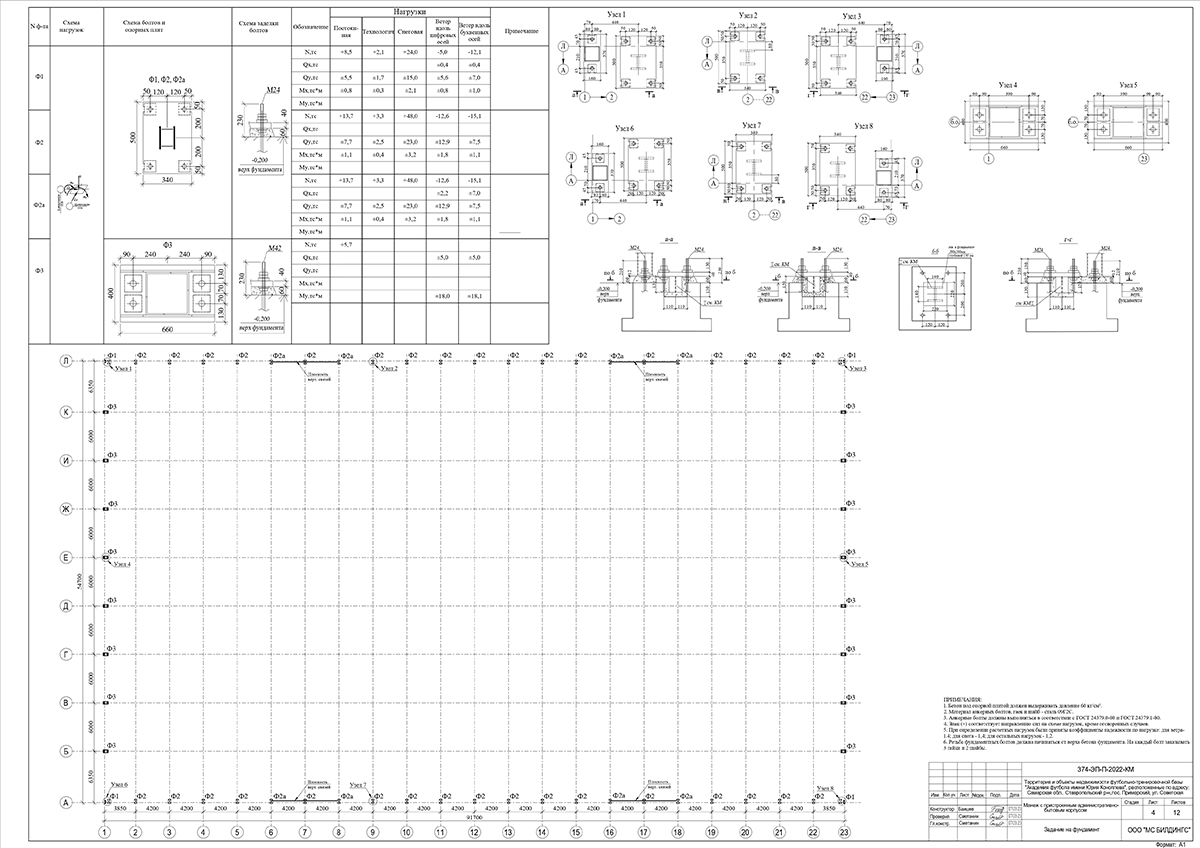

Опирание арок на фундамент – шарнирное. Сопряжение элементов конструкции между собой выполняется из листовой стали. Схема покрытия – прогонная.

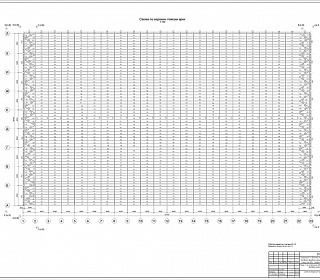

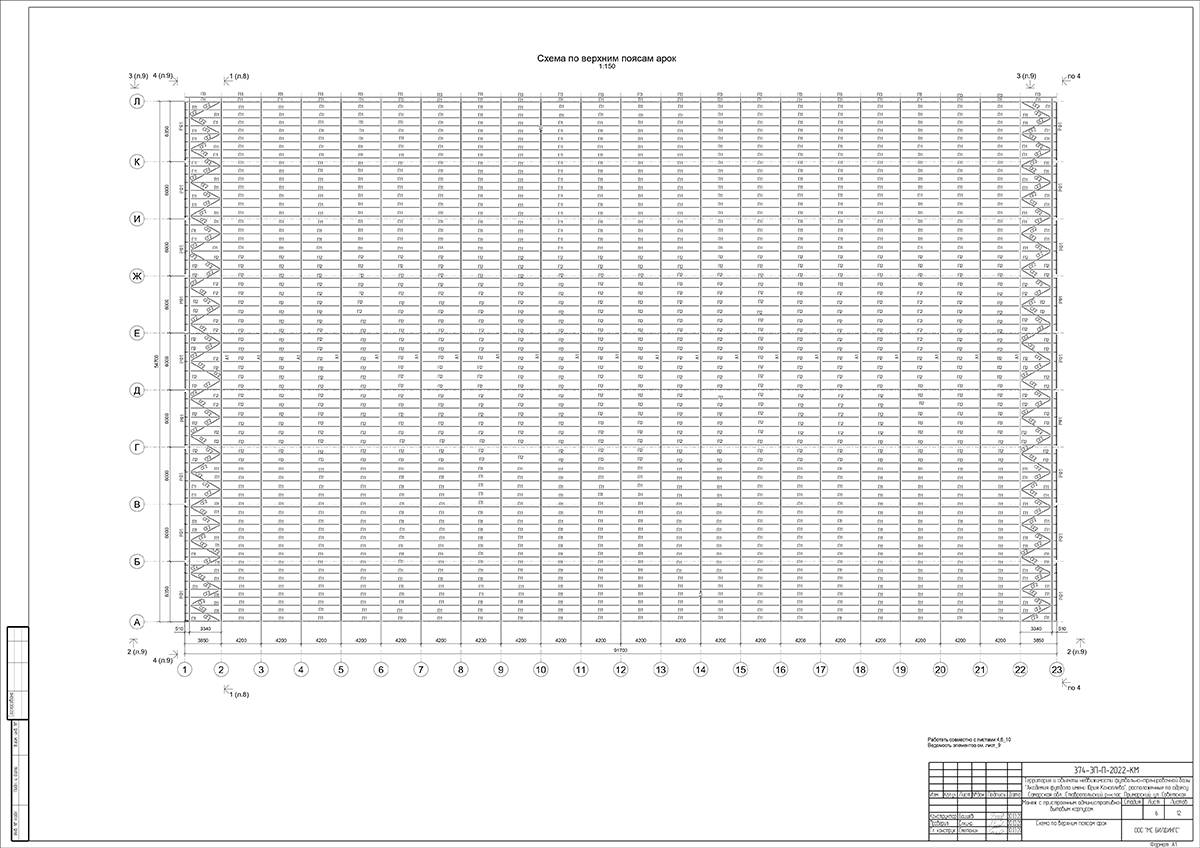

Прогоны разрезные, шарнирно опирающиеся на арки. В поперечном направлении общая устойчивость конструкции обеспечивается за счет жесткого сопряжения арок и колонн. Устойчивость арок из плоскости по верхнему поясу обеспечивается прогонами, связями между прогонами и связями между верхними и нижними поясами. Устойчивость из плоскости по нижнему поясу обеспечивается системой связей и распорок.

Ограждающие конструкции кровли тентового здания - «Панели тентовые трехслойные с базальтовым утеплителем» (сертификат соответствия №04ИДЮ 13.RU.C00470) которые изготавливаются согласно ТУ 23.99.19-002-45384498-2021.

Наша компания сможет в кротчайшие сроки, и с высоким качеством разработать документацию КМ на любые виды металлических конструкций, начиная от мелких конструкций, например, кронштейнов для наружного освещения фасадов, или платформ для технологического оборудования, кончая сложными конструкциями каркасов зданий, рам переменного сечения, каких-либо большепролетных ферм, сложных платформ и этажерок под технологическое оборудование.

При заказе проекта КМ (конструкции металлические) в нашей организации, мы тщательно прорабатываем техническое задание на проектирование, тем самым избавляя Заказчика от дополнительных затрат в процессе проектирования, т.к. именно на стадии формирования технического задания создается начальный эскиз и необходимая картина здания. Так же при составлении Технического задания уже можно ориентировочно определить металлоемкость здания, или вес конструкций, на которые необходимо разработать документацию КМ.

При разработке проекта КМ на любые металлические конструкции наша компания руководствуется проектными нормами Российской Федерации, а именно актуальными действующими СП (сводами правил - актуализированные версии СНиПов), действующими ГОСТами на металлопрокат, болты, гайки, шайбы и др.
