Завершены работы по разработке проектной документации КМ и КЖ склада металлопроката

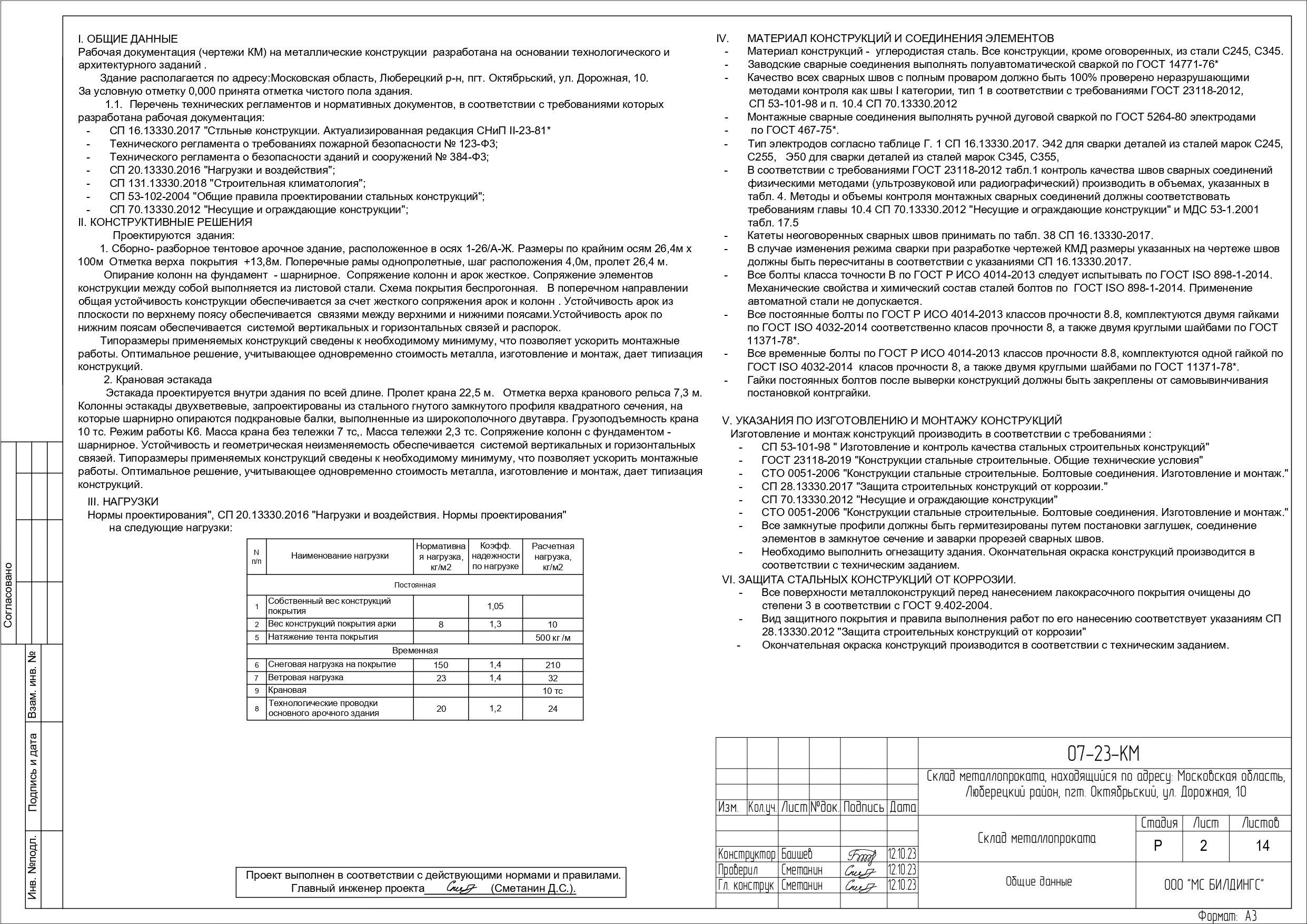

Компания МС Билдингс завершила разработку рабочей документации разделов «КМ» и «КЖ» будущего склада металлопроката в Московской области.

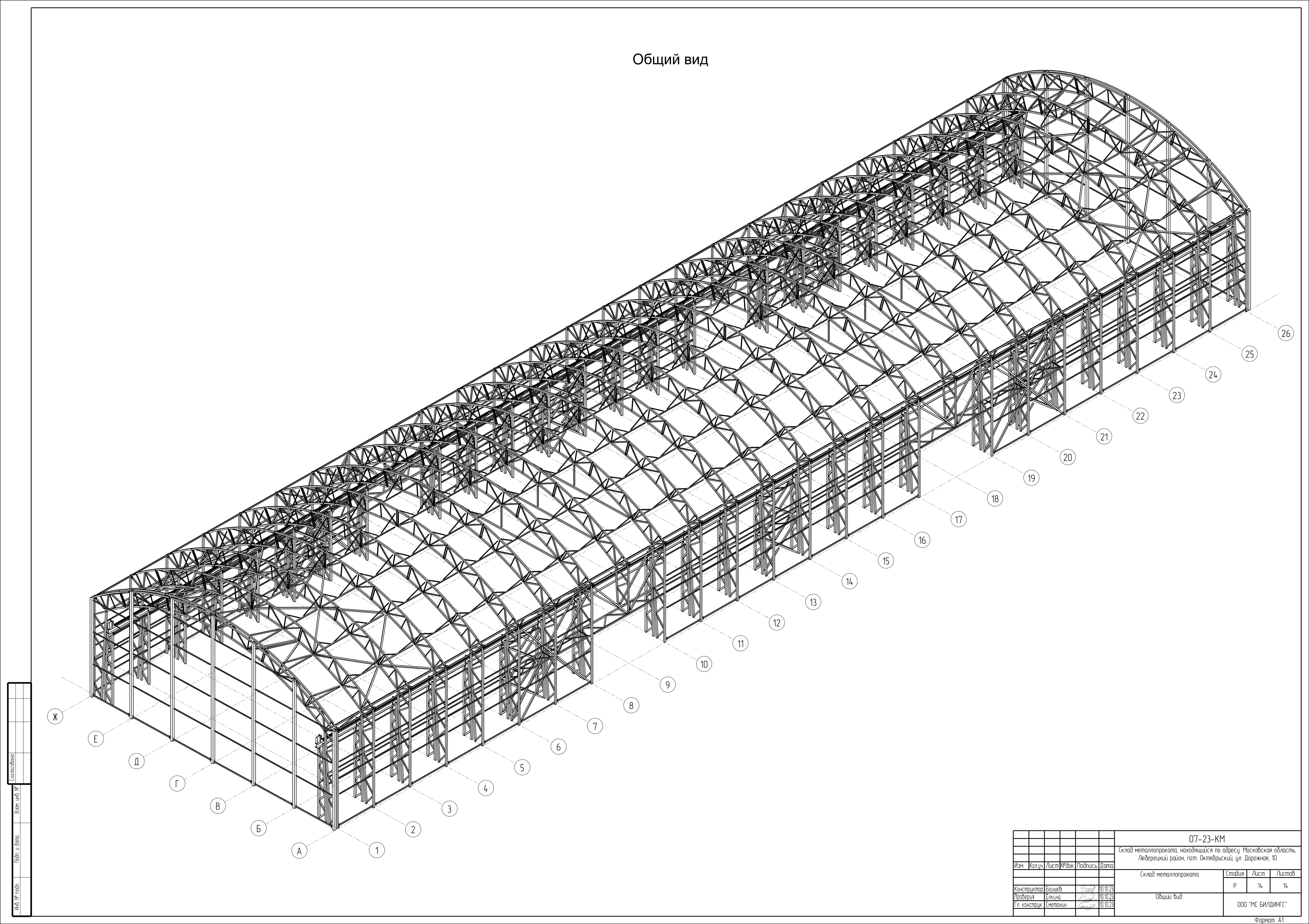

Спроектированное тентовое здание состоит из двух частей:

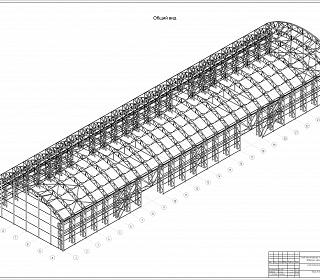

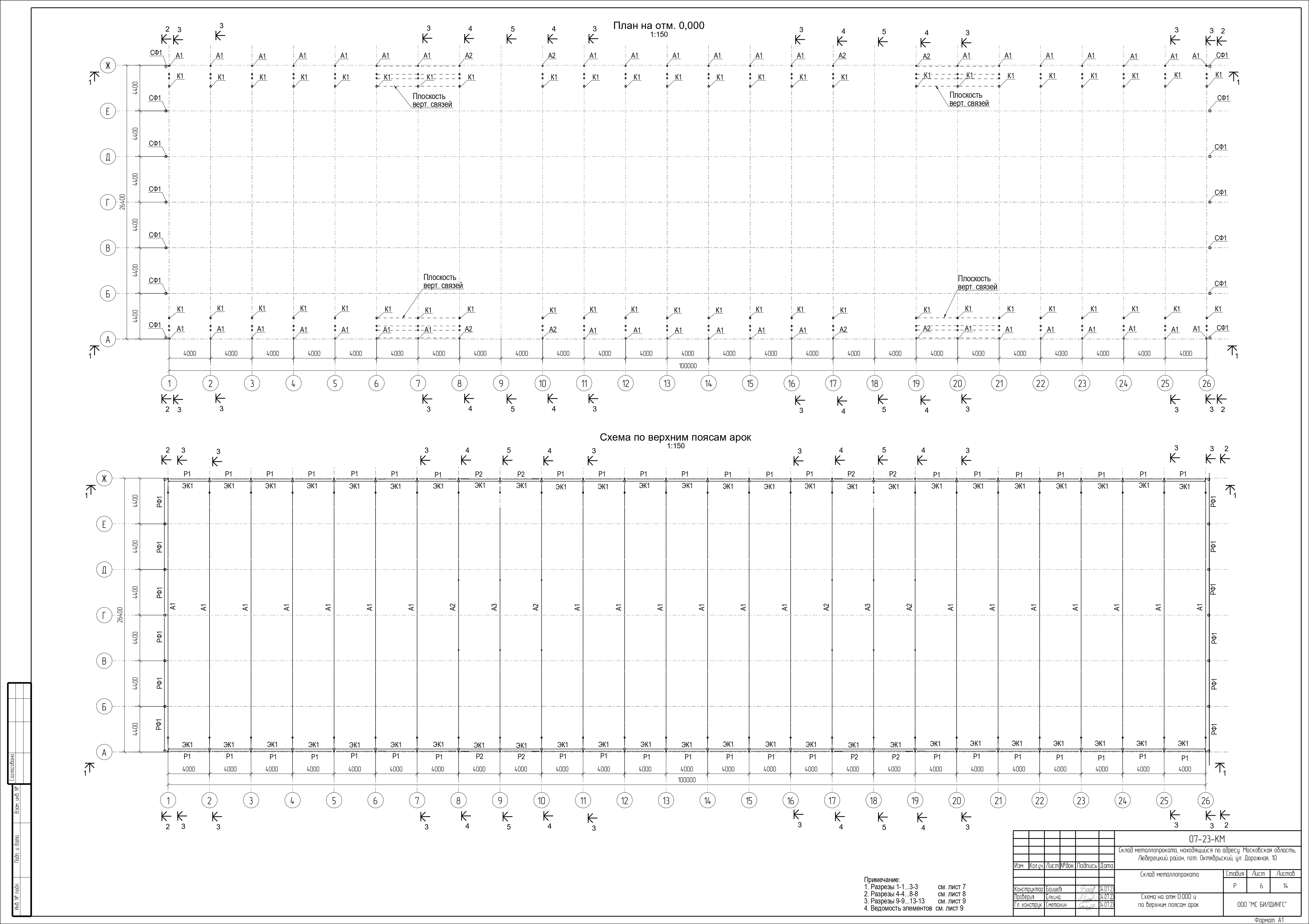

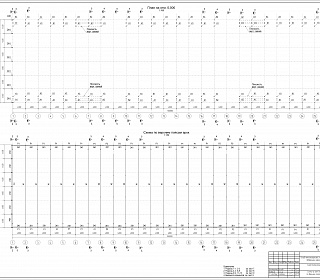

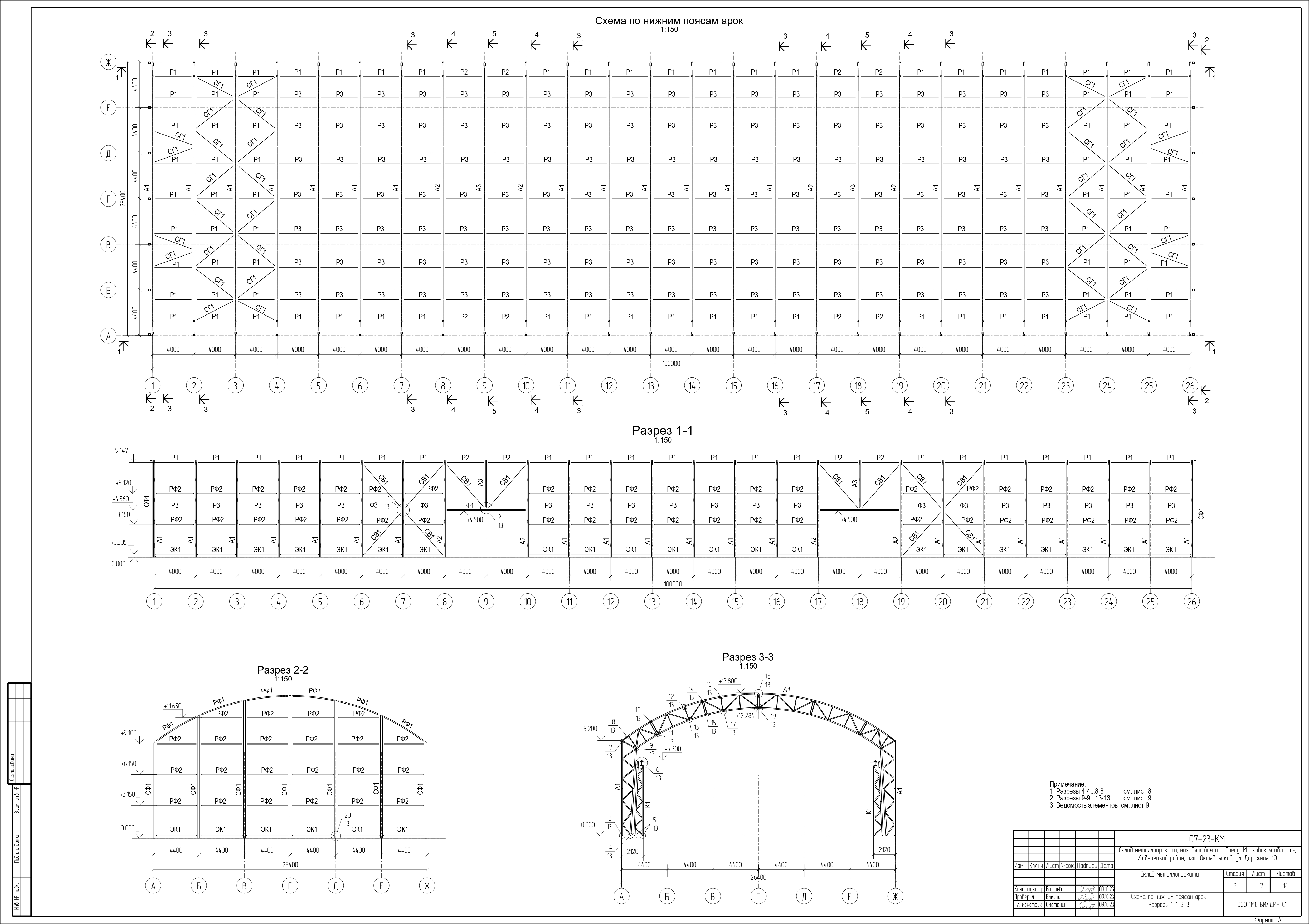

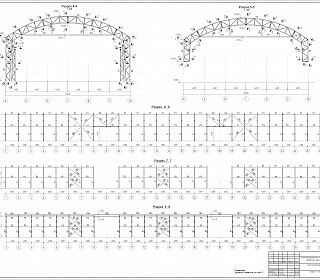

1. Сборно- разборное тентовое арочное здание, расположенное в осях 1-26/А-Ж. Размеры по крайним осям 26,4м х 100м Отметка верха покрытия +13,8м. Поперечные рамы однопролетные, шаг расположения 4,0м, пролет 26,4 м.

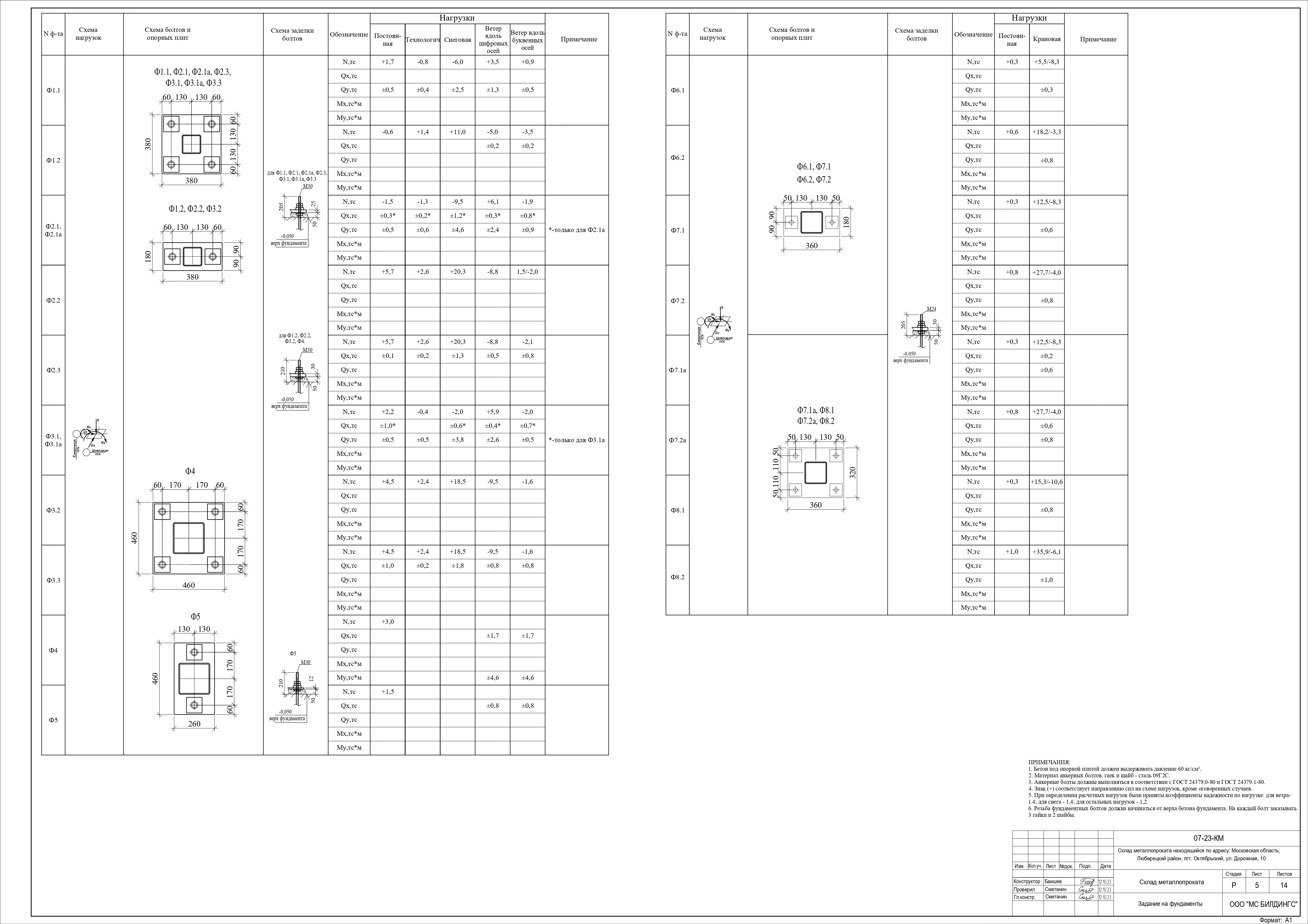

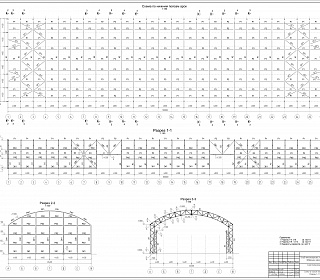

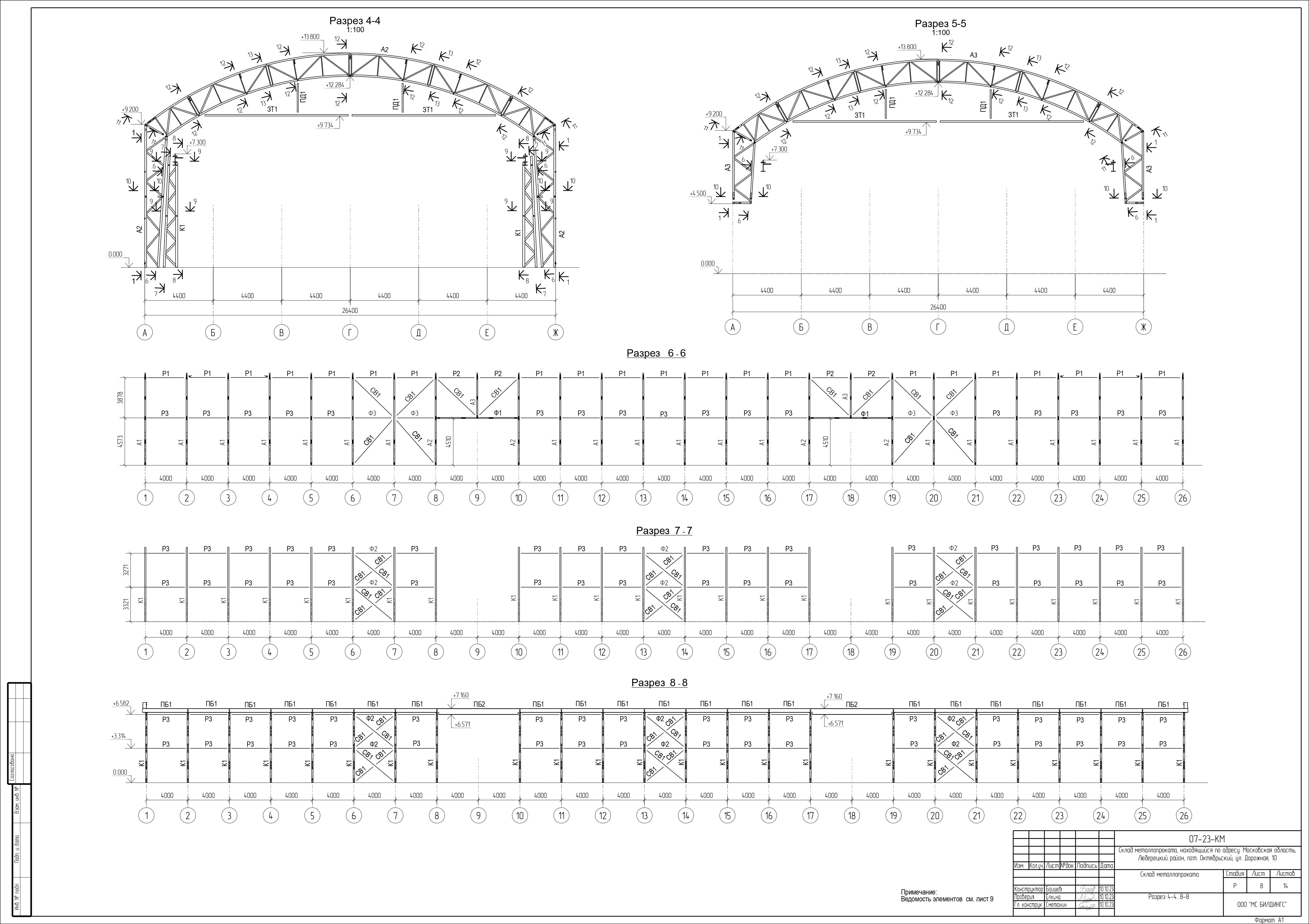

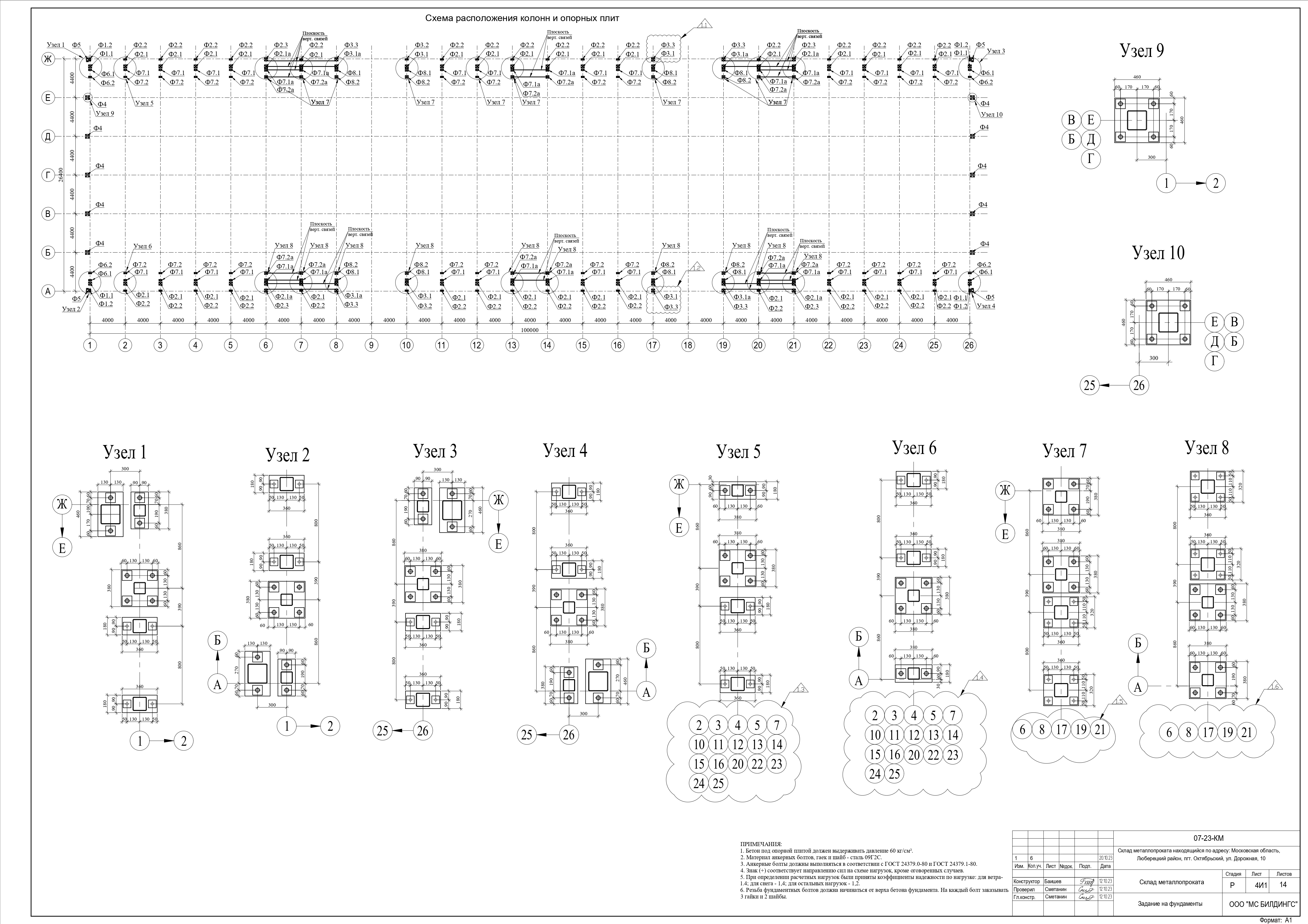

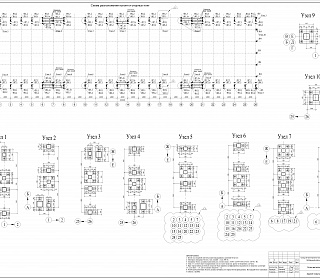

Опирание колонн на фундамент - шарнирное. Сопряжение колонн и арок жесткое. Сопряжение элементов конструкции между собой выполняется из листовой стали. Схема покрытия беспрогонная. В поперечном направлении общая устойчивость конструкции обеспечивается за счет жесткого сопряжения арок и колонн. Устойчивость арок из плоскости по верхнему поясу обеспечивается связями между верхними и нижними поясами. Устойчивость арок по нижним поясам обеспечивается системой вертикальных и горизонтальных связей и распорок.

2. Крановая эстакада

Эстакада проектируется внутри здания по всей длине. Пролет крана 22,5 м. Отметка верха кранового рельса 7,3 м. Колонны эстакады двухветвевые, запроектированы из стального гнутого замкнутого профиля квадратного сечения, на которые шарнирно опираются подкрановые балки, выполненные из широкополочного двутавра. Грузоподъемность крана 10 тс. Режим работы К6. Масса крана без тележки 7 тс,. Масса тележки 2,3 тс. Сопряжение колонн с фундаментом - шарнирное. Устойчивость и геометрическая неизменяемость обеспечивается системой вертикальных и горизонтальных связей. Типоразмеры применяемых конструкций сведены к необходимому минимуму, что позволяет ускорить монтажные работы.

Общий вес запроектированных металлоконструкций 1 склада– 160тн.

Компания МС Билдингс специализируется на разработке проектов металлических конструкций (“раздел КМ” в проектной документации). Мы предлагаем комплексные услуги по проектированию, изготовлению и монтажу металлоконструкций для различных объектов.

Наши проекты включают в себя общую информацию об объекте, представленную в виде чертежей и схем, а также расчеты предельных состояний и деформаций всех конструктивных элементов. Мы также предоставляем подробную информацию о используемых металлах, узлах каркаса и других конструктивных характеристиках объекта.

Мы разрабатываем проекты на основе технического задания, в котором указаны схемы соединений металлических компонентов. Наши чертежи содержат все необходимые разделы для строительства, начиная с архитектурных решений и заканчивая благоустройством территории.

В рамках раздела КМ мы собираем и рассчитываем нагрузки, учитываем конструктивные особенности и климатические условия, подбираем сечения металлопроката и определяем необходимое количество стройматериалов. На основе этих данных мы разрабатываем проект металлоконструкций и составляем смету.

Если вам нужна срочная разработка проекта КМ, мы готовы предложить свои услуги. Наши специалисты обладают высокой квалификацией и опытом, что гарантирует качество и своевременность выполнения работ.
